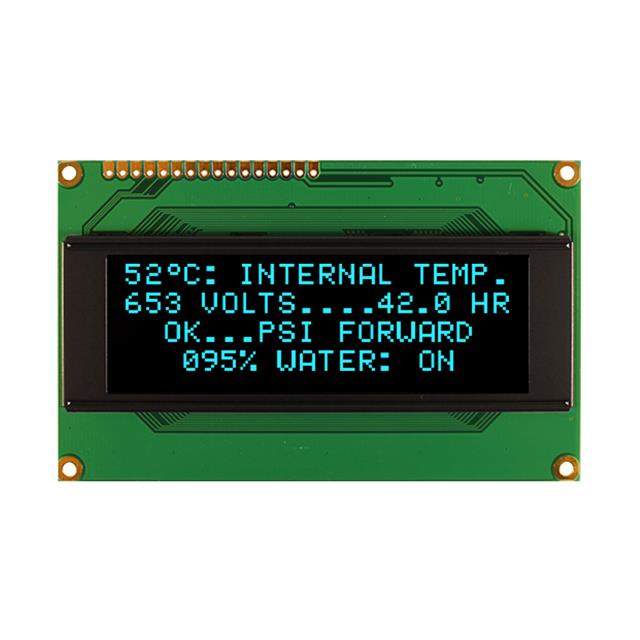

NHD-0420DZW-AB5

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: NEWHAVEN DISPLAY INTERNATIONAL OLED屏幕, NHD系列, 串行/并行接口
供应商型号: SG-NHD-0420DZW-AB5
供应商: 国内现货
标准整包数: 1
NEWHAVEN DISPLAY LED显示器件 NHD-0420DZW-AB5

NHD-0420DZW-AB5概述

    # NHD-0420DZW-AB5 Character OLED Display Module

    产品简介


    NHD-0420DZW-AB5 是一款由 Newhaven Display International, Inc. 生产的字符型 OLED 显示模块。该显示模块具有4行每行20个字符的显示能力,内置LCD兼容控制器,支持并行或串行接口(默认为6800 MPU并行接口)。它采用+5V电源供电,尺寸与NHD-0420DZ系列字符液晶显示器兼容,且符合RoHS标准。

    技术参数


    工作环境
    - 操作温度范围:-40°C 至 +80°C
    - 存储温度范围:-40°C 至 +80°C
    电气特性
    - 供电电压:4.8V 至 5.3V
    - 供电电流:在5V时,最大电流为72mA
    - 输入电平:“H”输入电压:0.8VDD 至 VDD
    - 输出电平:“H”输出电压:0.8VDD 至 VDD
    - “L”输出电压:0至0.2VDD
    光学特性
    - 最佳视角:±80°
    - 对比度:2000:1
    - 响应时间:上升时间 ≤10μs,下降时间 ≤10μs
    - 亮度:50cd/m² 至 60cd/m²(50%棋盘模式下)
    - 寿命:40,000小时至50,000小时

    产品特点和优势


    - 高亮度和对比度,确保在各种光照条件下都能清晰显示
    - 宽广的工作温度范围(-40°C 至 +80°C),适应多种恶劣环境
    - 支持并行和串行接口,提供更高的灵活性和便利性
    - 内置字库支持多语言显示,满足国际化需求

    应用案例和使用建议


    应用案例
    NHD-0420DZW-AB5 可广泛应用于工业控制面板、家用电器、医疗设备等场合,提供直观、清晰的信息展示。例如,在一个家用电器的控制面板上,用户可以通过该显示模块查看当前状态和设置选项。
    使用建议
    - 确保供电电压稳定在4.8V 至 5.3V 范围内,避免电压波动导致显示不稳定
    - 在高亮度和长时间使用的情况下,建议定期使用屏幕保护程序以延长使用寿命
    - 保持良好的散热环境,尤其是在高温环境下使用时

    兼容性和支持


    NHD-0420DZW-AB5 支持6800 MPU并行接口和8080 MPU并行接口,同时也支持串行接口,具有很好的兼容性。厂商提供了详细的资料和技术支持,用户可通过访问官网获取更多信息和支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 显示不全 | 检查接口连接是否正确,确保供电电压稳定在规定范围内 |
    | 显示闪烁 | 检查是否有静电干扰,可使用防静电措施进行处理 |
    | 显示颜色异常 | 检查供电电压是否正常,确认是否需要重新校准色彩 |

    总结和推荐


    综上所述,NHD-0420DZW-AB5 是一款高性能的字符型OLED显示模块,具备宽广的工作温度范围、高对比度和寿命,适用于多种复杂的应用环境。对于需要高可靠性显示模块的项目,强烈推荐选用该产品。

NHD-0420DZW-AB5参数

参数
分辨率(pixels) -
显示模式 消极的
显示尺寸 -
显示类型 OLED
背光颜色 Without 背光,黑色
接口方式 串联,并联
触碰模式 电容式
显示高度 77mm
字符高度 4.75mm
发光强度 -
视角 80°
显示颜色 蓝色
控制器类型 -
显示宽度 25.2mm
字符宽度 2.9mm
长*宽*高 98mm*60mm*10mm
应用等级 工业级
零件状态 在售
包装方式 散装

NHD-0420DZW-AB5厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-0420DZW-AB5数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-0420DZW-AB5 NHD-0420DZW-AB5数据手册

NHD-0420DZW-AB5封装设计

查看详情并下载
Symbol
Footprint
3D Model
