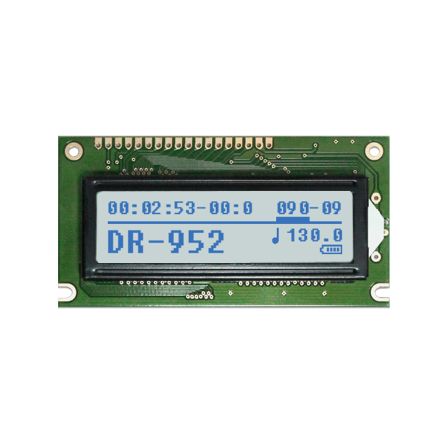

NHD-12232AZ-FSW-GBW

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 122 x 32 并联 STN - Super-Twisted Nematic 透射式 蓝色 64mm 17.9mm SBN1661G_M02 LED - 白色 44mm(宽度)*10mm(高度)
供应商型号: SG-NHD-12232AZ-FSW-GBW
供应商: 国内现货
标准整包数: 1
NEWHAVEN DISPLAY LED显示器件 NHD-12232AZ-FSW-GBW

NHD-12232AZ-FSW-GBW概述

    NHD-12232AZ-FSW-GBW Graphic Liquid Crystal Display Module

    1. 产品简介


    NHD-12232AZ-FSW-GBW 是一款由 Newhaven Display 生产的图形液晶显示模块(Graphic Liquid Crystal Display Module)。它具备 122 x 32 像素分辨率,适用于多种嵌入式系统及工业应用。此模块采用 transflective 技术,支持正灰度显示,并配备了白色侧光 LED 背光,使其在光线充足的环境中也能提供清晰的显示效果。此外,该模块符合 RoHS 规范,环保且安全可靠。
    主要特点:
    - 显示区域:122 x 32 像素
    - 操作电压:+5.0V
    - 偏置设置:1/32 duty,1/6 bias
    - 显示模式:STN 正向灰度,转反射型
    应用领域:
    - 工业控制面板
    - 医疗设备
    - 测量仪器
    - 网络通信设备

    2. 技术参数


    以下为 NHD-12232AZ-FSW-GBW 的关键技术参数表:
    | 参数名称 | 技术规格 |

    | 分辨率 | 122 x 32 像素 |
    | 控制器 | 内置 SBN1661GM18 |
    | 工作电压 | +5.0V |
    | 偏置设置 | 1/32 duty;1/6 bias |
    | 背光类型 | 白色侧光 LED |
    | 显示模式 | STN 正向灰度,转反射型 |
    | 最佳视角 | 6:00 |
    | 操作温度范围 | -20℃ 至 +70℃ |
    | 存储温度范围 | -30℃ 至 +80℃ |
    | 背光电流(最大) | 20 mA |
    | 供电电流(典型值) | 1.0 mA |

    3. 产品特点和优势


    NHD-12232AZ-FSW-GBW 模块的主要优势如下:
    - 多功能性:内置 SBN1661GM18 控制器,支持多种操作模式,可适应不同应用场景。
    - 宽温区支持:支持-20℃ 至 +70℃的操作温度范围,确保在极端环境下的稳定运行。
    - 高效能背光:白光 LED 背光设计,适合需要明亮显示的应用场合。
    - RoHS 符合性:环保材料的使用,满足现代电子产品的要求。
    这些特点使得该模块在工业和消费电子领域具有较强的竞争力。

    4. 应用案例和使用建议


    应用案例:
    - 医疗监测仪:实时显示患者生命体征数据。
    - 工业控制界面:用于操作员控制面板,直观显示工艺流程信息。
    使用建议:
    - 在极端温度环境下使用时,需对模块进行额外的散热或加热处理以保证性能。
    - 配置合适的电源滤波器以减少电磁干扰。
    - 若需多点控制,可通过并联多个模块实现。

    5. 兼容性和支持


    NHD-12232AZ-FSW-GBW 与多种微控制器和接口标准兼容,如 8080 和 6800 接口。Newhaven Display 提供详尽的技术文档和样品代码,便于开发人员快速上手。同时,官方技术支持团队能够为用户提供全面的技术支持和售后服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 显示内容不完整 | 检查模块供电电压是否正确,调整对比度设置。 |
    | 背光不亮 | 检查背光电路连接是否正常,确认背光驱动电流是否达标。 |
    | 模块初始化失败 | 检查复位信号是否有效,尝试重新运行初始化程序。 |

    7. 总结和推荐


    NHD-12232AZ-FSW-GBW 图形液晶显示模块凭借其高分辨率、宽温度范围和支持多种接口的特点,在工业和消费电子领域具有显著的优势。其高效的背光设计和良好的稳定性使其成为许多应用场景的理想选择。
    推荐指数:⭐⭐⭐⭐⭐
    综上所述,NHD-12232AZ-FSW-GBW 是一款值得信赖的产品,尤其适合需要高性能和可靠性的项目。无论是新手开发者还是资深工程师,都能从中受益。
