首页  >  产品百科  >  NHD-0216SZ-FSW-FBW

NHD-0216SZ-FSW-FBW

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 并联 FSTN - Film Super-Twisted Nematic 透射式 黑色 24mm 99mm SPLC780D OR ST7066U 5.2mm 9.55mm LED - 白色,白色 122mm*44mm*13.5mm
供应商型号: NHD-0216SZ-FSW-FBW
供应商: Master
标准整包数: 1

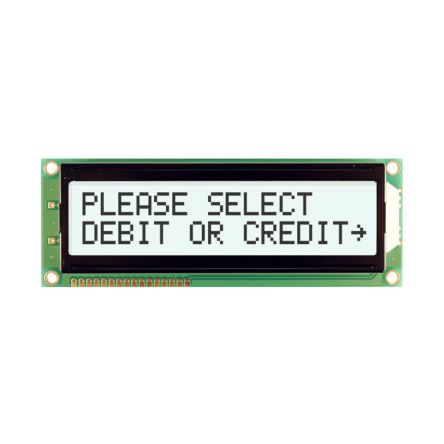

NEWHAVEN DISPLAY LED显示器件 NHD-0216SZ-FSW-FBW

NHD-0216SZ-FSW-FBW概述

    # NHD-0216SZ-FSW-FBW 2x16字符液晶显示模块

    产品简介


    NHD-0216SZ-FSW-FBW 是由 Newhaven Display International, Inc. 生产的一款字符型液晶显示模块(LCD)。它具有 2 行 x 16 字符的显示能力,采用了内置控制器 ST7066U,并支持 +5.0V 电源供电。该模块适用于需要基本文本显示的应用场合,如家电、工业设备和消费电子产品等。

    技术参数


    主要技术规格
    - 型号: NHD-0216SZ-FSW-FBW
    - 显示方式: FSTN Positive / Transflective
    - 视角: 6:00
    - 背光: 侧边白光 LED
    - 工作电压: 4.7V 至 5.3V
    - 工作电流: 1.0mA 至 3.0mA
    - 存储温度范围: -30°C 至 +80°C
    - 操作温度范围: -20°C 至 +70°C
    - 背光电压: 4.7V 至 5.3V
    - 背光电流: 20mA 至 40mA
    - 对比度调节: 通过外部电位器调节
    电气特性
    - 输入高电平: ≥ 0.7 VDD
    - 输入低电平: ≤ VSS + 0.6V
    - 输出高电平: ≥ 3.9V
    - 输出低电平: ≤ VSS + 0.4V

    产品特点和优势


    NHD-0216SZ-FSW-FBW 模块具备以下显著优势:
    - 宽温特性: 工作温度范围从 -20°C 到 +70°C,存储温度范围从 -30°C 到 +80°C。
    - 节能设计: 仅需 1.0mA 至 3.0mA 的工作电流,适合电池供电设备。
    - 内置控制器: 配备 ST7066U 控制器,简化了电路设计和编程难度。
    - 可调节对比度: 用户可通过外部电位器轻松调整屏幕对比度,以适应不同光照条件。
    - 宽视角: 在多个方向上均有良好的可视角度,确保用户体验一致。

    应用案例和使用建议


    应用场景
    该模块广泛应用于各种设备中,如工业控制系统、家用电器、医疗设备及仪器仪表等。例如,在工业控制面板中,可以显示设备运行状态、参数设置等信息;在家电中,可用于显示时间、温度等基本信息。
    使用建议
    - 初始化程序: 根据需求选择 8 位或 4 位初始化程序进行初始化。8 位程序适用于高速通信,而 4 位程序则更适合于降低功耗的应用。
    - 背光管理: 合理控制背光的工作时长,以延长设备的使用寿命。例如,可以通过定时器控制背光开启的时间段,避免长时间连续点亮导致的亮度下降。
    - 环境适应性: 在极端环境下(如低温或高温)使用时,建议提前对设备进行预热或冷却处理,确保显示屏正常工作。

    兼容性和支持


    NHD-0216SZ-FSW-FBW 可与多种微处理器(如 Arduino、Raspberry Pi 等)进行连接,通过简单的接口即可实现控制。此外,Newhaven Display 官网提供了详尽的技术文档和支持服务,用户可通过访问官网获取更多的使用指导和技术支持。

    常见问题与解决方案


    常见问题及解决方法
    1. 问题: 显示屏无法正常显示文字。
    - 原因: 接线错误或电源电压不正确。
    - 解决方法: 检查接线是否正确,并确认电源电压符合要求。
    2. 问题: 背光亮度过高或过低。
    - 原因: 对比度调节不当。
    - 解决方法: 适当调整外部电位器,确保背光亮度适中。
    3. 问题: 显示内容乱码。
    - 原因: 初始化程序错误或通信问题。
    - 解决方法: 重新检查并正确执行初始化程序,确保通信无误。

    总结和推荐


    NHD-0216SZ-FSW-FBW 是一款具备宽温特性、节能高效且易于使用的字符型液晶显示模块。其独特的宽视角设计和高可靠性使其成为许多应用的理想选择。无论是家庭自动化还是工业控制领域,这款显示模块都表现出色。因此,我们强烈推荐这款产品给寻求高质量字符型显示解决方案的用户。

NHD-0216SZ-FSW-FBW参数

参数
发光强度 -
字符高度 9.55mm
字符宽度 5.2mm
接口方式 并联
分辨率(pixels) -
显示尺寸 -
显示类型 FSTN - Film Super-Twisted Nematic
显示模式 透射式
显示颜色 黑色
视角 -
触碰模式 -
显示宽度 24mm
控制器类型 SPLC780D OR ST7066U
显示高度 99mm
背光颜色 LED - 白色,白色
长*宽*高 122mm*44mm*13.5mm
应用等级 工业级
零件状态 在售
包装方式 盒装

NHD-0216SZ-FSW-FBW厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-0216SZ-FSW-FBW数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-0216SZ-FSW-FBW NHD-0216SZ-FSW-FBW数据手册
