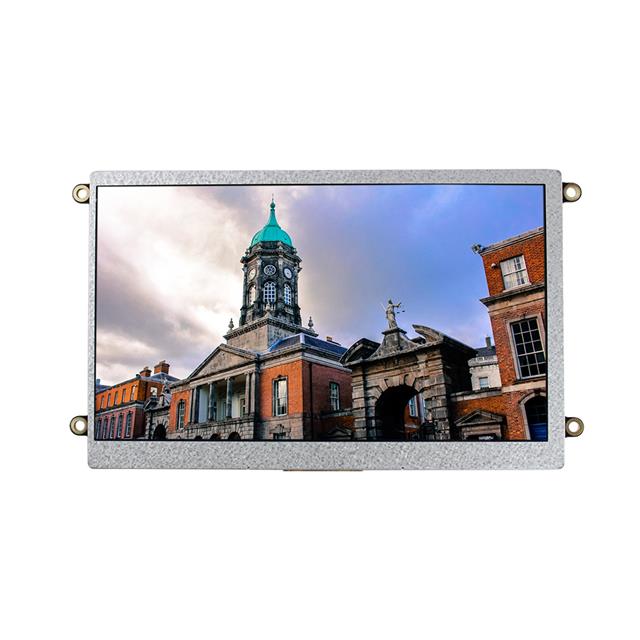

NHD-7.0-HDMI-N-RSXN

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 非触控式 800 x 480 HDMI TFT - Color 7in 透射式 红,红色,绿,绿色,蓝,蓝色 156.7mm 89.1mm TFP401A LED - 白色 104mm(宽度)
供应商型号: NHD-7.0-HDMI-N-RSXN-ND
供应商: Digi-Key
标准整包数: 1
NEWHAVEN DISPLAY LED显示器件 NHD-7.0-HDMI-N-RSXN

NHD-7.0-HDMI-N-RSXN概述

    新汉显示器国际公司7.0英寸HDMI TFT模块产品指南

    产品简介


    Newhaven Display International推出的7.0英寸HDMI TFT模块是一种集成了高分辨率显示屏与定制电路板的显示器,适用于多种嵌入式系统。该模块支持HDMI接口,能够与各种操作系统无缝对接,如Windows、Linux等。产品系列提供标准型(RTXL)、高端MVA型(RSXV)以及阳光下可读型(RSXN),满足不同应用场景的需求。其内置的触摸屏功能使其成为各种交互式应用的理想选择。

    技术参数


    - 型号编号: NHD-7.0-HDMI-N-RTXL, NHD-7.0-HDMI-N-RSXV, NHD-7.0-HDMI-N-RSXN等
    - 屏幕尺寸: 7.0英寸
    - 分辨率: 800x480(WVGA)
    - 显示类型: 标准型、高端MVA型、阳光下可读型
    - 亮度: 标准型280cd/m²,MVA型800cd/m²,阳光下可读型1000cd/m²
    - 视角: 12:00(标准型、阳光下可读型),75°所有角度(MVA型)
    - 触摸屏: 可选电容式(CTU)或电阻式(RTU)
    - 输入电压: 5V - 7.5V
    - 电流消耗:
    - 标准型: 5V时为550mA - 580mA,7.5V时为360mA - 390mA
    - 高端MVA/阳光下可读型: 5V时为750mA - 790mA,7.5V时为560mA - 590mA
    - 存储温度范围: -30°C 至 +80°C
    - 工作温度范围: -20°C 至 +70°C

    产品特点和优势


    这款7.0英寸HDMI TFT模块的主要特点如下:
    1. 高兼容性: 支持PC、Windows/Windows Embedded、Linux系统,包括如Raspberry Pi、BeagleBone等开发板。
    2. 高性能: 采用Texas Instruments TFP401A HDMI/DVI接收器,具备出色的视频处理能力。
    3. 触摸屏选项: 提供电容式和电阻式触摸屏,简化用户界面交互。
    4. 多功能LED指示灯: 方便监控设备状态,包括电源、视频信号及触摸操作。
    5. 开放式硬件设计: 支持自定义修改和扩展,适用范围广。

    应用案例和使用建议


    该模块广泛应用于教育、医疗、工业控制等领域。例如,在一个自动化生产线控制系统中,可以将该模块作为人机界面,提供清晰的视觉反馈。为了获得最佳效果,建议在使用前仔细阅读产品文档,确保正确配置系统设置。

    兼容性和支持


    产品兼容各种标准电源和USB接口,便于与其他设备连接。Newhaven Display International提供了详尽的技术支持文档和技术资源,包括2D图纸、3D模型和电气特性说明,以帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 无法检测到触摸屏信号 | 检查触摸屏电缆连接,更新驱动程序 |
    | 视频输出不稳定 | 确保电源电压稳定,适当调整PWM频率 |
    | 系统启动时屏幕无响应 | 检查DC电源供应是否符合要求,重启系统 |

    总结和推荐


    新汉显示器国际公司的7.0英寸HDMI TFT模块是一款高度集成且功能强大的显示屏产品。它凭借其高分辨率、触摸屏支持和广泛的兼容性,成为嵌入式系统的理想选择。无论是初学者还是专业工程师,都能从中受益匪浅。强烈推荐在需要高性价比、高性能显示解决方案的项目中使用该产品。

NHD-7.0-HDMI-N-RSXN参数

参数
发光强度 -
背光颜色 LED - 白色
显示模式 透射式
显示宽度 156.7mm
显示类型 TFT - Color
接口方式 HDMI
显示颜色 红,红色,绿,绿色,蓝,蓝色
字符宽度 -
显示高度 89.1mm
显示尺寸 7in
视角 -
控制器类型 TFP401A
触碰模式 非触控式
分辨率(pixels) 800 x 480
字符高度 -
长*宽*高 104mm(宽度)
应用等级 工业级
零件状态 在售
包装方式 散装

NHD-7.0-HDMI-N-RSXN厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-7.0-HDMI-N-RSXN数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-7.0-HDMI-N-RSXN NHD-7.0-HDMI-N-RSXN数据手册

NHD-7.0-HDMI-N-RSXN封装设计

查看详情并下载
Symbol
Footprint
3D Model
