首页  >  产品百科  >  NHD-0208BZ-RN-YBW

NHD-0208BZ-RN-YBW

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 并联 STN - Super-Twisted Nematic 反射式 灰色 16mm 38mm SPLC780D OR ST7066U 2.96mm 5.56mm Green,Without 背光 58mm*32mm*9.5mm
供应商型号: SG-NHD-0208BZ-RN-YBW
供应商: 国内现货
标准整包数: 1

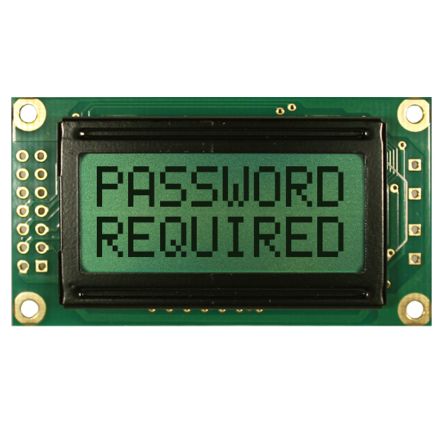

NEWHAVEN DISPLAY LED显示器件 NHD-0208BZ-RN-YBW

NHD-0208BZ-RN-YBW概述


    产品简介


    NHD-0208BZ-RN-YBW 是一款由 Newhaven Display 制造的字符型液晶显示模块(Character Liquid Crystal Display Module)。它是一款反射式(Reflective)单色黄色绿色(Yellow-Green)的液晶显示屏,没有背光灯(No Backlight)。这款显示器具有2行,每行8个字符的显示能力。内置的控制器为 ST7066U,工作电压为 +5.0V,适合各种低功耗应用。它特别适用于工业控制、仪表盘、家用电器等需要显示字符信息的场合。

    技术参数


    | 参数 | 值 |

    | 显示模式 | STN Positive, Yellow-Green |
    | 驱动方式 | 1/16 Duty, 1/5 Bias |
    | 工作电压 | 5.0V |
    | 输入电压范围 | 4.2V ~ 4.6V |
    | 工作电流 | 0.5mA ~ 2.5mA |
    | 操作温度范围 | -20°C ~ +70°C |
    | 存储温度范围 | -30°C ~ +80°C |
    | 字符显示容量 | 2 行 x 8 字符 |
    | 接口类型 | 8位/4位并行接口 |

    产品特点和优势


    NHD-0208BZ-RN-YBW 的独特之处在于其高对比度、宽温操作能力和无背光设计。这些特点使其能够在多种环境下稳定工作,适用于工业控制和消费电子产品。内置的 ST7066U 控制器提供了丰富的指令集,可以灵活地进行字符显示设置,如光标移动、显示开/关等,非常方便。此外,该产品符合 RoHS 规范,环保且易于集成到现有系统中。

    应用案例和使用建议


    应用案例
    - 工业控制系统:用于监控和显示生产过程中的关键参数。
    - 家用电器:显示微波炉、空调等家电的状态信息。
    - 医疗设备:提供清晰的诊断结果显示。
    使用建议
    - 初始化设置:使用示例程序确保显示屏正确初始化,避免错误显示。
    - 温度管理:由于该产品在极端温度下也能正常工作,但在实际使用中,尽量保持在中间温度范围内,以延长使用寿命。
    - 供电稳定性:确保电源稳定,特别是在高负载情况下,以防止电压波动导致显示异常。

    兼容性和支持


    该产品采用标准的 2.54mm 间距针脚连接器,与大多数微处理器和控制器兼容。Newhaven Display 提供详细的技术文档和良好的客户支持,有助于用户快速解决问题。

    常见问题与解决方案


    1. Q:如何正确初始化屏幕?
    - A:参照示例程序进行初始化,确保供电稳定并遵循延迟时间要求。
    2. Q:如何调整对比度?
    - A:通过调节 V0 引脚上的电压来调整对比度,通常在 0.6V 左右。
    3. Q:如何读取忙标志?
    - A:通过读取忙标志位 BF 来判断当前是否处于内部操作状态。

    总结和推荐


    总体来说,NHD-0208BZ-RN-YBW 是一款可靠且多功能的字符型液晶显示屏模块。其内置控制器、宽温度范围和良好的兼容性使其成为众多应用场景的理想选择。强烈推荐在需要低成本、高性能显示解决方案的项目中使用此产品。

NHD-0208BZ-RN-YBW参数

参数
显示高度 38mm
发光强度 -
显示颜色 灰色
显示类型 STN - Super-Twisted Nematic
视角 -
控制器类型 SPLC780D OR ST7066U
分辨率(pixels) -
背光颜色 Green,Without 背光
显示宽度 16mm
字符宽度 2.96mm
显示模式 反射式
触碰模式 -
接口方式 并联
字符高度 5.56mm
显示尺寸 -
长*宽*高 58mm*32mm*9.5mm
应用等级 工业级
零件状态 在售
包装方式 盒装

NHD-0208BZ-RN-YBW厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-0208BZ-RN-YBW数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-0208BZ-RN-YBW NHD-0208BZ-RN-YBW数据手册

NHD-0208BZ-RN-YBW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 10.8 ¥ 90.18
库存: 10000
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 9018
直接购买
加入购物车
