NHD-0420DZ-FL-YBW

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 并联 STN - Super-Twisted Nematic 透射式 灰色 25.2mm 77mm SPLC780D OR ST7066U 2.95mm 4.75mm Green,LED - Yellow/Green 98mm*60mm*13.6mm
供应商型号: SG-NHD-0420DZ-FL-YBW
供应商: 国内现货
标准整包数: 1
NEWHAVEN DISPLAY LED显示器件 NHD-0420DZ-FL-YBW

NHD-0420DZ-FL-YBW概述

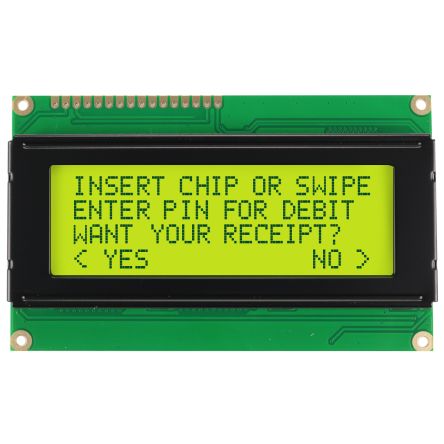

    NHD-0420DZ-FL-YBW 4x20 Character LCD Module

    产品简介


    NHD-0420DZ-FL-YBW 是一款字符型液晶显示模块,由 Newhaven Display 生产。这款模块的特点是它支持 4 行 x 20 字符的显示,非常适合用于需要显示较多信息的小型设备或控制系统。NHD-0420DZ-FL-YBW 模块具备内置控制器(ST7066U),具有宽温范围和 RoHS 合规性,确保了其在各种环境下的可靠性和环保标准的符合性。其主要应用领域包括工业控制面板、家用电器、医疗设备、仪表板以及其他需要清晰显示信息的场合。

    技术参数


    | 参数 | 值 |

    | 电源电压 | +5.0V |
    | 工作温度范围 | -20°C 至 +70°C |
    | 存储温度范围 | -30°C 至 +80°C |
    | 工作电流 | 1.0mA 至 1.5mA |
    | 对比度电压 | 4.4V 至 4.6V |
    | 背光电流 | 252mA 至 336mA |
    | 视角 | ±20°(上)、±40°(下) |
    | 响应时间 | 上升:150ms 至 200ms
    下降:150ms 至 200ms |

    产品特点和优势


    NHD-0420DZ-FL-YBW 液晶显示模块的主要特点包括:
    - 内置控制器:内置的 ST7066U 控制器提供了稳定且可靠的性能。
    - 宽温设计:能够适应极端环境,适用于多种应用场景。
    - 高对比度和响应速度:Y 型黄色/绿色液晶显示屏保证了良好的可视效果。
    - 背光系统:采用 L 型 LED 背光,亮度均匀,视角宽广。
    - 环保标准:符合 RoHS 标准,无铅无害。
    这些特点使其在市场上具备较高的竞争力,特别是在工业控制和智能家居等领域具有广泛的应用前景。

    应用案例和使用建议


    NHD-0420DZ-FL-YBW 可以应用于多种场景,例如工厂控制面板、医疗设备和家庭自动化系统。对于这些应用,可以考虑将模块放置在便于观察的位置,同时要注意保护其免受物理冲击和电磁干扰。此外,根据不同的应用场景,可以通过编写相应的初始化程序来优化显示效果。例如,使用 8 位或 4 位模式进行初始化设置,可以根据实际需求选择合适的数据传输方式。

    兼容性和支持


    NHD-0420DZ-FL-YBW 与多种 MCU 和其他电子元件兼容,能够方便地集成到现有系统中。Newhaven Display 提供详尽的技术文档和支持服务,用户可以通过官方网站获得最新资料和技术支持。

    常见问题与解决方案


    1. 问题:显示异常或无法正常工作
    - 解决方法:检查电源连接是否正确,确认供电电压是否为 +5.0V,确保连接线没有损坏。
    2. 问题:背光不亮
    - 解决方法:检查背光连接是否正确,确保背光供电电压在 4.9V 至 5.1V 范围内。
    3. 问题:字符显示模糊
    - 解决方法:调整对比度电压(V0)至适当的水平,一般建议为 4.5V。

    总结和推荐


    NHD-0420DZ-FL-YBW 4x20 字符液晶显示模块凭借其优良的设计、稳定的性能和广泛的兼容性,成为众多应用场景的理想选择。它的高性能、可靠性以及合理的价格使得它在工业控制和消费电子市场上具备很强的竞争优势。强烈推荐此款产品给需要高性能显示模块的开发者和制造商。

NHD-0420DZ-FL-YBW参数

参数
显示颜色 灰色
触碰模式 -
字符高度 4.75mm
显示模式 透射式
显示尺寸 -
显示类型 STN - Super-Twisted Nematic
控制器类型 SPLC780D OR ST7066U
分辨率(pixels) -
显示高度 77mm
背光颜色 Green,LED - Yellow/Green
字符宽度 2.95mm
接口方式 并联
显示宽度 25.2mm
发光强度 -
视角 -
长*宽*高 98mm*60mm*13.6mm
应用等级 工业级
零件状态 在售
包装方式 盒装

NHD-0420DZ-FL-YBW厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-0420DZ-FL-YBW数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-0420DZ-FL-YBW NHD-0420DZ-FL-YBW数据手册

NHD-0420DZ-FL-YBW封装设计

查看详情并下载
Symbol
Footprint
3D Model
