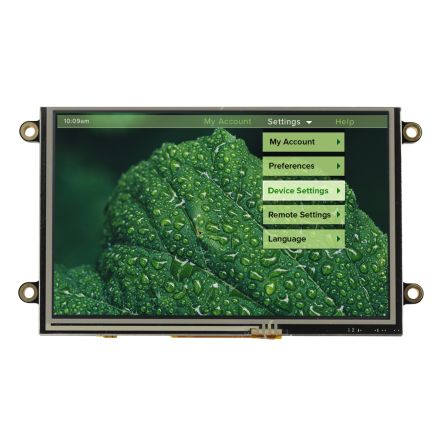

NHD-5.0-HDMI-N-RTXL-RTU

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 电阻式式 800 x 480 HDMI,USB TFT - Color 5in 透射式 红,红色,绿,绿色,蓝,蓝色 110.08mm 67.6mm TFP401A LED - 白色 75.8mm(宽度)
供应商型号: SG-NHD-5.0-HDMI-N-RTXL-RTU
供应商: 国内现货
标准整包数: 1
NEWHAVEN DISPLAY LED显示器件 NHD-5.0-HDMI-N-RTXL-RTU

NHD-5.0-HDMI-N-RTXL-RTU概述


    产品简介


    Newhaven Display International推出的NHD-5.0-HDMI TFT模块是一款具有HDMI接口的5.0英寸彩色显示屏。它提供了标准型(无触摸)和带触摸屏版本(电容式或电阻式),适用于各种嵌入式系统。这些模块通过HDMI接口连接到视频源,无需任何额外的驱动程序即可实现即插即用功能。主要应用于Raspberry Pi、BeagleBone Black、Windows PC、Linux等系统的显示器。

    技术参数


    - 屏幕尺寸:5.0英寸
    - 分辨率:800x480(WVGA)
    - 亮度:
    - 无触摸版本:500 cd/m²
    - 电容触摸版本:415 cd/m²
    - 电阻触摸版本:400 cd/m²
    - 视角:75°(所有方向)
    - 触控选项:电容式(USB-HID)或电阻式(USB-HID)
    - 电源电压:5.0 - 9.0 V
    - 供电电流:
    - 5V时:560-590 mA
    - 9V时:420-450 mA
    - PWM频率范围:5 kHz - 100 kHz
    - 操作温度范围:-20°C 至 +70°C
    - 存储温度范围:-30°C 至 +80°C

    产品特点和优势


    - HDMI接口:易于连接各种HDMI视频源,无需安装额外驱动程序。
    - 即插即用:无需配置即可在Windows和Linux系统上直接使用。
    - 宽视角:无论从哪个角度观看,都能保持良好的显示效果。
    - 多种触控选择:提供电容式和电阻式两种触控方式,适用于不同需求。
    - 高品质材料:采用高可靠性材料制造,保证长时间使用下的稳定性能。


    应用案例和使用建议


    应用案例:
    - 在Raspberry Pi或BeagleBone Black项目中作为显示屏。
    - 作为Windows/Windows Embedded PC的显示器。
    - 用于需要触摸功能的Linux或其他嵌入式系统。
    使用建议:
    - 使用5V至9V的直流电源,并确保输出电流在1A以上。
    - 在Linux系统中,通过修改配置文件(config.txt)来设置正确的显示模式。
    - 定期清洁屏幕以保持最佳显示效果。

    兼容性和支持


    - 兼容性:支持PC(Windows/Linux)和Linux平台的单板计算机(如Raspberry Pi、BeagleBone等)。
    - 支持服务:用户可联系技术支持获取进一步的帮助,例如配置指南、常见问题解答等。

    常见问题与解决方案


    1. 问:屏幕不亮怎么办?
    - 答:请检查电源线连接是否正确,并确保使用符合要求的电源适配器。
    2. 问:触摸功能不起作用怎么办?
    - 答:请确认已正确安装并启用相应的驱动程序。如果问题依旧,请检查USB连接线是否有损坏。
    3. 问:为什么安装后看不到图像?
    - 答:检查HDMI线缆是否完好,并且HDMI源设备设置为正确的分辨率(800x480)。

    总结和推荐


    NHD-5.0-HDMI TFT模块凭借其丰富的功能和可靠的性能,在嵌入式显示市场上具备较高的竞争力。其即插即用的特性使得安装过程变得简单便捷,适合于各类需要集成显示功能的应用场合。同时,多样化的产品选择也能够满足不同用户的个性化需求。因此,强烈推荐这款产品给那些正在寻找高效、便捷且高性能显示解决方案的用户。

NHD-5.0-HDMI-N-RTXL-RTU参数

参数
字符高度 -
分辨率(pixels) 800 x 480
视角 -
显示模式 透射式
显示类型 TFT - Color
触碰模式 电阻式式
显示尺寸 5in
接口方式 HDMI,USB
背光颜色 LED - 白色
控制器类型 TFP401A
发光强度 -
显示颜色 红,红色,绿,绿色,蓝,蓝色
显示高度 67.6mm
显示宽度 110.08mm
字符宽度 -
长*宽*高 75.8mm(宽度)
零件状态 在售
包装方式 散装

NHD-5.0-HDMI-N-RTXL-RTU厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-5.0-HDMI-N-RTXL-RTU数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-5.0-HDMI-N-RTXL-RTU NHD-5.0-HDMI-N-RTXL-RTU数据手册

NHD-5.0-HDMI-N-RTXL-RTU封装设计

查看详情并下载
Symbol
Footprint
3D Model
