NHD-0416BZ-FL-GBW

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 并联 STN - Super-Twisted Nematic 透射式 蓝色 25.2mm 61.8mm SPLC780D OR ST7066U 2.95mm 4.75mm Green,LED - Yellow/Green 87mm*60mm*14.5mm
供应商型号: SG-NHD-0416BZ-FL-GBW
供应商: 国内现货
标准整包数: 1
NEWHAVEN DISPLAY LED显示器件 NHD-0416BZ-FL-GBW

NHD-0416BZ-FL-GBW概述

    # 电子元器件产品技术手册:NHD-0416BZ-FL-GBW

    产品简介

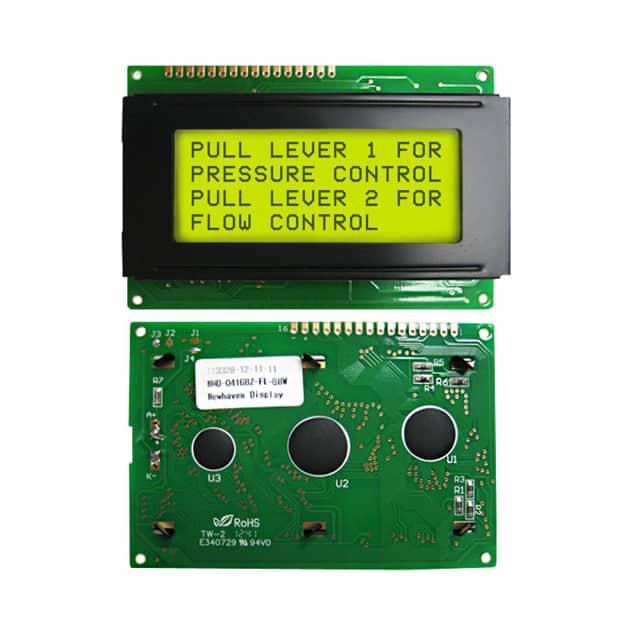

    NHD-0416BZ-FL-GBW 是由 Newhaven Display 制造的字符型液晶显示器模块。这款模块提供了4行每行16个字符的显示能力,内置控制器(ST7066U),支持宽温度范围操作,可广泛应用于工业控制、家用电器、仪器仪表等多个领域。

    技术参数


    - 显示尺寸:4 行 x 16 字符
    - 控制器:内置 ST7066U 控制器
    - 供电电压:+5.0V
    - 工作频率:1/16 duty, 1/5 bias
    - 背光类型:黄色/绿色 LED
    - 显示模式:STN 正相,灰度
    - 视角:最佳视角 6:00
    - 工作温度范围:-20℃ 至 +70℃
    - 存储温度范围:-30℃ 至 +80℃
    - 接口:8位/4位微处理器接口
    - 电气特性:
    - 供电电压 (VDD): 4.7V - 5.3V
    - 逻辑供电电流 (IDD): 1.0mA - 2.5mA
    - 背光供电电流 (ILED): 120mA - 160mA

    产品特点和优势


    NHD-0416BZ-FL-GBW 的特点是内置控制器 ST7066U 和广泛的温度适应能力,使其能够在严苛的环境下稳定工作。此外,其高对比度和快速响应时间确保了优异的显示效果,尤其适合在工业控制和户外应用中使用。其宽温度范围的工作能力使得它可以在不同环境中保持稳定的性能。

    应用案例和使用建议


    应用案例
    NHD-0416BZ-FL-GBW 可以用于各种工业控制面板、空调控制系统、医疗仪器仪表等设备中。例如,在工业控制面板中,它可以显示机器运行状态、警报信息等关键数据;在医疗仪器中,它可以显示测量结果、状态指示等。
    使用建议
    1. 温度管理:确保模块工作在规定的温度范围内,避免过热或过冷导致损坏。
    2. 背光调节:通过调节 V0 引脚上的电压来优化对比度,确保在不同光照条件下都能获得良好的显示效果。
    3. 初始化程序:参考技术手册中的初始化程序,正确配置控制器,以确保显示正常启动。

    兼容性和支持


    NHD-0416BZ-FL-GBW 支持标准的 8 位或 4 位微处理器接口,可以轻松集成到现有的电路设计中。制造商 Newhaven Display 提供详尽的技术支持文档和售后服务,包括在线手册下载和技术咨询等。

    常见问题与解决方案


    1. 屏幕无显示
    - 检查供电电压是否正确,确认电源连接无误。
    2. 对比度过低
    - 调整 V0 引脚上的电压,优化对比度设置。
    3. 显示不稳定
    - 确保接线正确且无松动,检查控制器初始化程序是否有误。

    总结和推荐


    NHD-0416BZ-FL-GBW 是一款适用于多种应用场景的高性能字符液晶显示器模块,具备宽温度范围和高可靠性。如果您需要一个能在严苛环境中稳定工作的显示模块,NHD-0416BZ-FL-GBW 是一个值得考虑的选择。总体而言,这款产品以其优良的特性和强大的兼容性,在市场上具有较高的竞争力。

NHD-0416BZ-FL-GBW参数

参数
显示宽度 25.2mm
显示尺寸 -
显示模式 透射式
视角 -
接口方式 并联
显示颜色 蓝色
显示高度 61.8mm
分辨率(pixels) -
背光颜色 Green,LED - Yellow/Green
字符宽度 2.95mm
控制器类型 SPLC780D OR ST7066U
显示类型 STN - Super-Twisted Nematic
发光强度 -
字符高度 4.75mm
触碰模式 -
长*宽*高 87mm*60mm*14.5mm
应用等级 工业级
零件状态 在售
包装方式 盒装

NHD-0416BZ-FL-GBW厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-0416BZ-FL-GBW数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-0416BZ-FL-GBW NHD-0416BZ-FL-GBW数据手册

NHD-0416BZ-FL-GBW封装设计

查看详情并下载
Symbol
Footprint
3D Model
