NHD-7.0-800480EF-ASXV#-CTP

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: NEWHAVEN DISPLAY INTERNATIONAL 7in LED液晶屏, NHD系列, 电容式触摸屏, 800 x 480pixels, RGB接口
供应商型号: NHD-7.0-800480EF-ASXV#-CTP
供应商: Master
标准整包数: 1
NEWHAVEN DISPLAY LED显示器件 NHD-7.0-800480EF-ASXV#-CTP

NHD-7.0-800480EF-ASXV#-CTP概述

    NHD-7.0-800480EF-ASXV#-CTP TFT Color Liquid Crystal Display Module 技术手册

    1. 产品简介

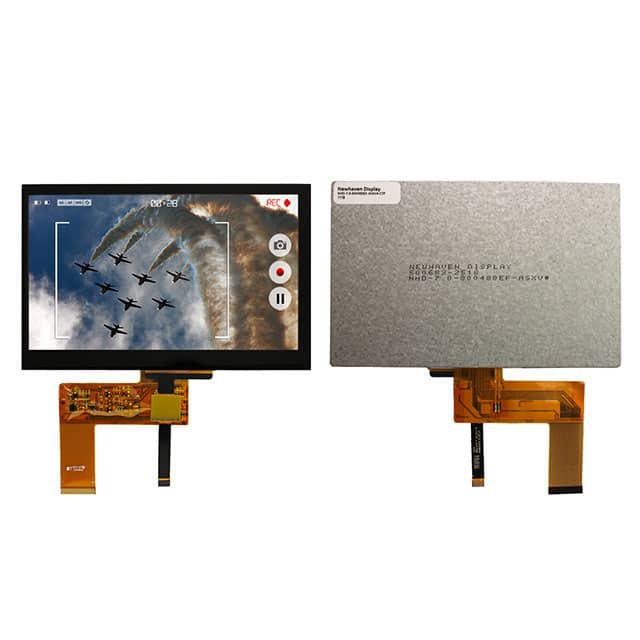

    NHD-7.0-800480EF-ASXV#-CTP 是一款由 Newhaven Display 生产的7英寸TFT(薄膜晶体管)彩色液晶显示模块。它具有高分辨率(800x480像素),内置驱动器,白色LED背光和电容式触摸屏面板(含控制器)。此款显示器广泛应用于工业控制、信息终端、POS系统等领域。

    2. 技术参数


    - 分辨率: 800xRGBx480像素
    - 显示模式: 透射式/正常白色/抗反射
    - 驱动器: 内置HX8264-D02源驱动器和HX8664-B栅极驱动器
    - 电源电压: 3.3V
    - 背光电压: 9.6V
    - 背光电流: 180mA(典型值)
    - 亮度: 660cd/m²(典型值)
    - 对比度: 400:1
    - 响应时间: 25ms(典型值)
    - 工作温度范围: -20°C ~ +70°C
    - 存储温度范围: -30°C ~ +80°C

    3. 产品特点和优势


    - 高分辨率:800x480像素提供清晰细腻的图像显示。
    - 电容式触摸屏:支持多点触控和手势输入,最多可识别10个触摸点。
    - 高亮度背光:白光LED背光,在不同光照条件下均能保持良好的可视性。
    - 宽温度范围:支持-20°C至+70°C的工作温度范围,适合恶劣环境下的应用。
    - RoHS合规:符合欧盟环保标准,安全无毒。

    4. 应用案例和使用建议


    - 工业控制: 可以用于复杂的控制系统界面,例如自动化生产线的监控系统。
    - 信息终端: 适用于银行ATM机、自助服务终端等需要人机交互的场景。
    - POS系统: 在零售业的销售点系统中提供用户友好的交互体验。
    使用建议:
    - 确保触摸屏表面清洁,避免污渍影响触摸感应。
    - 在极端温度下使用时,注意散热,避免过热导致损坏。
    - 在安装过程中尽量减少振动,避免屏幕损坏。

    5. 兼容性和支持


    - 兼容性: 支持通过I2C接口进行通信,兼容多种微处理器。
    - 支持: Newhaven Display提供详细的技术文档、电路图和应用示例,方便用户进行开发和集成。

    6. 常见问题与解决方案


    - Q: 触摸不灵敏
    - A: 检查触摸屏连接是否松动,或者尝试重新校准触摸屏。

    - Q: 屏幕显示异常
    - A: 确认电源电压是否稳定,检查是否需要更新固件。
    - Q: 背光亮度低
    - A: 调整背光电压设置,确保其在合适的范围内。

    7. 总结和推荐


    NHD-7.0-800480EF-ASXV#-CTP是一款高性能、多功能的TFT液晶显示模块。它拥有高分辨率、宽温度范围和电容式触摸屏等特点,适用于各种工业控制和人机交互场景。Newhaven Display 提供全面的技术支持,保证用户能够轻松集成并高效使用该产品。强烈推荐使用这款显示模块。

NHD-7.0-800480EF-ASXV#-CTP参数

参数
显示模式 透射式
分辨率(pixels) 800 x 480 (WVGA)
字符宽度 -
显示颜色 红,红色,绿,绿色,蓝,蓝色
触碰模式 电容式
显示高度 86.85mm
接口方式 RGB,并联
显示宽度 154.9mm
控制器类型 -
视角 -
背光颜色 LED - 白色
发光强度 -
显示尺寸 7in
显示类型 TFT - Color
字符高度 -
长*宽*高 165mm*104mm*4.9mm
应用等级 工业级
零件状态 在售
包装方式 托盘

NHD-7.0-800480EF-ASXV#-CTP厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-7.0-800480EF-ASXV#-CTP数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-7.0-800480EF-ASXV#-CTP NHD-7.0-800480EF-ASXV#-CTP数据手册

NHD-7.0-800480EF-ASXV#-CTP封装设计

查看详情并下载
Symbol
Footprint
3D Model
