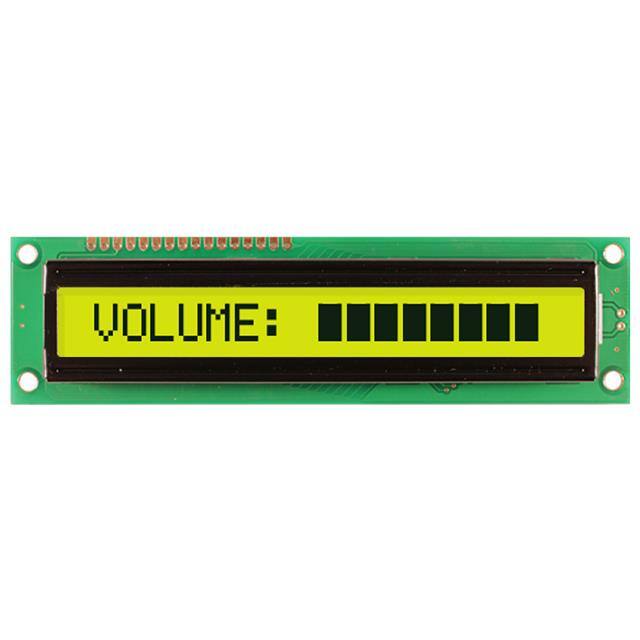

NHD-0116DZ-FL-YBW

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 并联 STN - Super-Twisted Nematic 透射式 灰色 13mm 99mm SPLC780D OR ST7066U 4.84mm 9.66mm Green,LED - Yellow/Green 122mm*33mm*14mm
供应商型号: SG-NHD-0116DZ-FL-YBW
供应商: 国内现货
标准整包数: 1

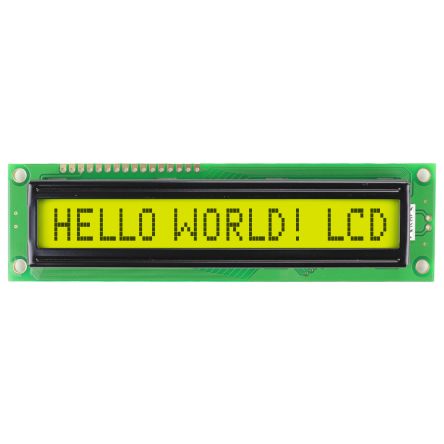

NEWHAVEN DISPLAY LED显示器件 NHD-0116DZ-FL-YBW

NHD-0116DZ-FL-YBW概述

    # 新汉显示屏 NHD-0116DZ-FL-YBW 技术手册

    产品简介


    NHD-0116DZ-FL-YBW 是一款由新汉显示科技有限公司生产的字符型液晶显示器模块(Character Liquid Crystal Display Module)。这款显示器具有单行16个字符的显示能力,内置了控制器ST7066U,采用正黄色/绿色STN液晶,支持反射/透射(Transflective)模式。该产品适用于各种工业控制、仪表盘、家电等多种场合,尤其适合对环境温度有较高要求的应用环境。

    技术参数


    电气特性
    - 供电电压:+5.0V
    - 负载电流:IDD=0.5mA ~ 2.5mA(在VDD=5.0V,TOP=25℃时)
    - LCD供电电压(对比度调节):VLCD=4.3V ~ 4.7V
    - 高电平输入电压(VIH):- 0.7VDD ~ VDD
    - 低电平输入电压(VIL):- VSS ~ 0.6V
    - 高电平输出电压(VOH):- 3.9 ~ VDD
    - 低电平输出电压(VOL):- VSS ~ 0.4V
    - 背光供电电压(VLED):4.7V ~ 5.3V
    - 背光供电电流(ILED):120mA ~ 140mA(在VLED=5.0V时)
    工作环境
    - 操作温度范围:-20°C ~ +70°C
    - 存储温度范围:-30°C ~ +80°C
    - 视角:顶部40°,底部60°,左右60°

    产品特点和优势


    1. 内置控制器:内置ST7066U控制器,简化硬件设计。
    2. 宽温度范围:可在-20°C至+70°C之间稳定工作,适应不同环境。
    3. 高可靠性:通过多项严格测试,包括高温、低温存储和操作、振动测试、静电测试等,确保在恶劣环境中依然可靠。
    4. 易于使用:提供清晰的电气特性和初始化程序示例,方便用户快速上手。

    应用案例和使用建议


    应用案例
    这款显示器广泛应用于工业控制系统、家用电器、仪表板等领域。例如,在一个工业控制系统中,它可以用于显示温度、湿度等关键参数;在家用电器中,可以显示当前状态或设定值。
    使用建议
    1. 初始化设置:建议先进行完整的初始化设置,以确保最佳的显示效果。参照提供的示例程序进行初始化。
    2. 对比度调节:可以通过调整V0(对比度调节引脚)来获得最佳显示效果。
    3. 电源管理:注意保持稳定的电源供应,特别是在背光开启时要确保背光电流在允许范围内。

    兼容性和支持


    兼容性
    NHD-0116DZ-FL-YBW 采用标准的16引脚接口,包括8位数据线和控制信号线,容易与大多数微处理器或微控制器接口兼容。
    支持
    新汉显示科技有限公司提供了详尽的技术文档和支持服务。具体技术支持和服务详情可访问官网 www.newhavendisplay.com 或联系他们的销售和技术支持团队。

    常见问题与解决方案


    常见问题及解决办法
    1. 显示不清晰
    - 解决方案:检查V0(对比度调节引脚)是否正确连接并调整到合适的位置。
    2. 无法正常显示字符
    - 解决方案:检查初始化程序是否正确执行,确认是否有正确的时序和延迟。
    3. 背光闪烁
    - 解决方案:检查背光供电电压是否在规定的范围内,确保没有过载。

    总结和推荐


    综上所述,NHD-0116DZ-FL-YBW 是一款功能强大且可靠的字符型液晶显示器模块,适用于多种环境条件。其内置控制器、宽温度范围和高可靠性使其成为众多应用的理想选择。推荐在需要稳定、可靠显示的环境中使用此产品。

NHD-0116DZ-FL-YBW参数

参数
显示模式 透射式
背光颜色 Green,LED - Yellow/Green
触碰模式 -
字符高度 9.66mm
视角 -
显示颜色 灰色
控制器类型 SPLC780D OR ST7066U
显示尺寸 -
分辨率(pixels) -
显示高度 99mm
字符宽度 4.84mm
显示类型 STN - Super-Twisted Nematic
接口方式 并联
显示宽度 13mm
发光强度 -
长*宽*高 122mm*33mm*14mm
应用等级 工业级
零件状态 在售
包装方式 盒装

NHD-0116DZ-FL-YBW厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-0116DZ-FL-YBW数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-0116DZ-FL-YBW NHD-0116DZ-FL-YBW数据手册

NHD-0116DZ-FL-YBW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 19.2 ¥ 160.32
库存: 10000
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 16032
