NHD-0240AZ-FL-GBW

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 并联 STN - Super-Twisted Nematic 透射式 蓝色 16.5mm 152.5mm SPLC780D OR ST7066U 3.2mm 5.55mm Green,LED - Yellow/Green 182mm*33.5mm*13.5mm
供应商型号: SG-NHD-0240AZ-FL-GBW
供应商: 国内现货
标准整包数: 1

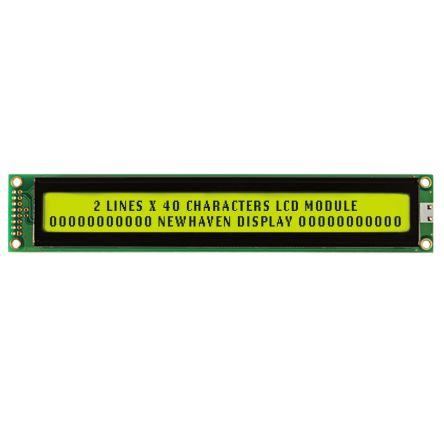

NEWHAVEN DISPLAY LED显示器件 NHD-0240AZ-FL-GBW

NHD-0240AZ-FL-GBW概述

    文章标题:NHD-0240AZ-FL-GBW字符液晶显示模块的技术详解

    1. 产品简介

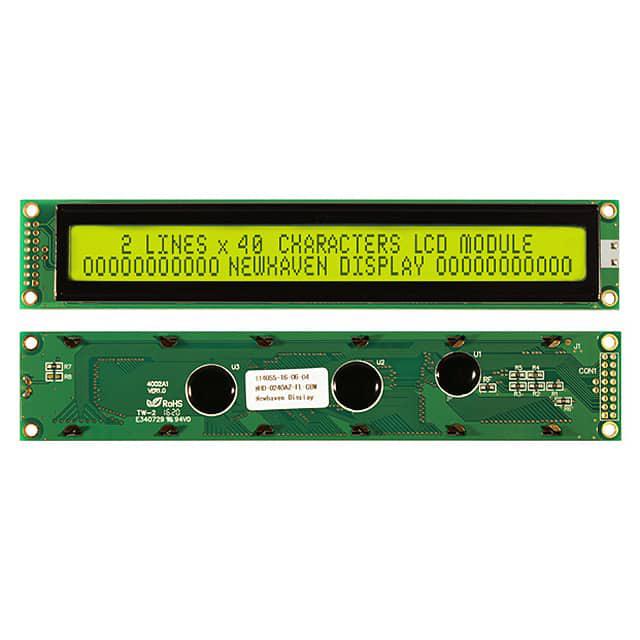

    NHD-0240AZ-FL-GBW 是由Newhaven Display生产的一款字符型液晶显示模块(Character Liquid Crystal Display Module),它具备2行 x 40字符的显示能力。该模块内置ST7066U控制器,支持1/16 Duty、1/5 Bias驱动方式,适用于广泛的工业和消费电子领域。产品采用转反射式(Transflective)设计,支持黄色/绿色背光(Yellow/Green LED Backlight),并符合RoHS标准。此外,其宽温工作范围(Wide Temp.)使它能够在-20°C至+70°C的温度区间内稳定运行。
    主要应用领域包括仪表盘显示、医疗设备、工业控制面板、家电控制面板以及各种嵌入式系统。

    2. 技术参数


    以下是产品的关键技术规格:
    | 参数项 | 值 | 单位 |
    |
    | 工作电压 | +5.0V | V |
    | 显示模式 | STN Positive / Gray / Transflective | — |
    | 视角 | ±60° | ° |
    | 背光电压 | 4.8-5.2 | V |
    | 背光电流 | 120-160 | mA |
    | 控制器型号 | ST7066U | — |
    | 接口方式 | 8-bit/4-bit MPU Interface | — |
    | 存储温度范围 | -30°C 至 +80°C | °C |
    | 工作温度范围 | -20°C 至 +70°C | °C |

    3. 产品特点和优势


    NHD-0240AZ-FL-GBW 的显著特点如下:
    1. 高可靠性:内置控制器,减少了外围电路的需求,简化了设计。
    2. 宽温工作范围:支持极端环境下的应用,特别适合工业控制领域。
    3. 优秀的对比度与视角:得益于STN Positive / Gray / Transflective技术,即使在光线不足或强光环境下也能提供清晰的显示效果。
    4. 简单易用:可通过8位或4位接口与微处理器直接连接,支持多种初始化命令以适应不同需求。
    5. 广泛兼容性:支持标准指令集,便于嵌入到现有系统中。
    这些特性使其在市场上具有较强的竞争力,尤其是在需要高效能和可靠性的应用场景中。

    4. 应用案例和使用建议


    应用案例
    - 医疗仪器显示屏:通过字符显示诊断结果,方便医护人员操作。
    - 家电控制面板:用于空调、冰箱等设备的操作界面,提供直观的数据显示。
    - 工业仪表盘:用于监测温度、压力、流量等重要参数。
    使用建议
    1. 确保供电电压稳定在5.0V范围内,避免因电压波动导致显示异常。
    2. 使用4位模式时,需严格按照初始化程序设置接口,确保通信正常。
    3. 在高湿度或低温环境中使用时,注意防潮和加热处理,防止凝露现象。
    4. 避免长时间将背光点亮,以延长LED寿命。

    5. 兼容性和支持


    NHD-0240AZ-FL-GBW 与其他电子元器件的高度兼容性使得其在各类硬件平台上都能轻松集成。Newhaven Display公司提供了详尽的技术文档和支持服务,包括在线资源(如预编程代码、原理图和用户指南)以及售后服务热线。此外,客户可以通过官网(www.newhavendisplay.com)下载固件更新和技术支持文档。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块无法正常显示 | 检查供电电压是否正确,重新初始化模块。 |
    | 背光闪烁 | 更换背光LED灯或检查连接线路。 |
    | 显示内容偏移 | 调整控制器寄存器中的地址指针设置。 |

    7. 总结和推荐


    总体而言,NHD-0240AZ-FL-GBW 是一款兼具高性能和高可靠性的字符液晶显示模块,非常适合需要精确显示和宽温工作的场景。其易于集成的特点使其成为嵌入式系统开发的理想选择。如果您正在寻找一款兼顾成本效益和性能表现的产品,我们强烈推荐此款模块。
    如需进一步技术支持或采购信息,可联系Newhaven Display官方网站获取更多帮助。
    推荐指数:★★★★★

NHD-0240AZ-FL-GBW参数

参数
显示高度 152.5mm
显示颜色 蓝色
显示宽度 16.5mm
显示尺寸 -
触碰模式 -
显示类型 STN - Super-Twisted Nematic
显示模式 透射式
字符高度 5.55mm
背光颜色 Green,LED - Yellow/Green
字符宽度 3.2mm
控制器类型 SPLC780D OR ST7066U
发光强度 -
接口方式 并联
分辨率(pixels) -
视角 -
长*宽*高 182mm*33.5mm*13.5mm
应用等级 工业级
零件状态 在售
包装方式 盒装

NHD-0240AZ-FL-GBW厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-0240AZ-FL-GBW数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-0240AZ-FL-GBW NHD-0240AZ-FL-GBW数据手册

NHD-0240AZ-FL-GBW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 28.8 ¥ 240.48
库存: 10000
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 24048
