NHD-24064WG-ATGH-VZ#

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 240 x 64 并联 STN - Super-Twisted Nematic 透射式 灰色,蓝色 133mm 39mm T6963C LED - 白色,Gray (Blue - 倒转) 65mm(宽度)*16mm(高度)
供应商型号: SG-NHD-24064WG-ATGH-VZ#
供应商: 国内现货
标准整包数: 1

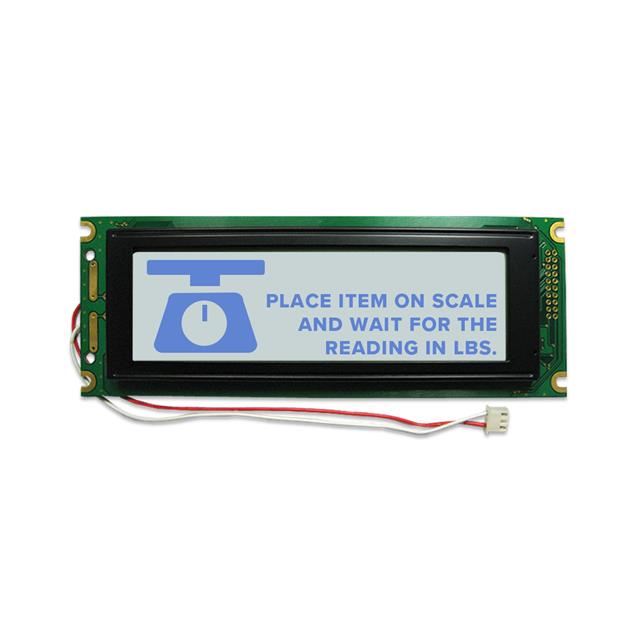

NEWHAVEN DISPLAY LED显示器件 NHD-24064WG-ATGH-VZ#

NHD-24064WG-ATGH-VZ#概述

    NHD-24064WG-ATGH-VZ# Graphic Liquid Crystal Display Module 技术概述

    产品简介


    NHD-24064WG-ATGH-VZ# 是一款由 Newhaven Display 生产的 240x64 像素图形液晶显示模块(LCD Module),主要用于图形界面和文字显示的应用场景。其内置 RA6963 控制器,支持 8 位双向数据总线,提供了多种字体和图形显示能力。此模块特别适合工业控制、仪器仪表、人机界面等领域的需求。
    主要特点包括:
    - 分辨率:240 x 64 像素;
    - 内置控制器:RA6963;
    - 工作电压:+5V;
    - 背光类型:白色 LED;
    - 显示类型:负灰 STN;
    - 视角:宽视角(6:00 方向);
    - 工作温度范围:-20°C 至 +70°C;
    - RoHS 合规。

    技术参数


    以下是 NHD-24064WG-ATGH-VZ# 的关键技术参数:
    | 参数类别 | 具体指标 |

    | 分辨率 | 240 x 64 像素 |
    | 内置控制器 | RA6963 |
    | 供电电压 | +5.0V |
    | 功耗电流 | 16mA(典型值) |
    | 对比度电压 | -7V |
    | 数据接口 | 8-bit 双向数据总线 |
    | 操作温度范围 | -20°C 至 +70°C |
    | 存储温度范围 | -30°C 至 +80°C |
    | 背光供电电压 | +3.5V |
    | 背光电流 | 80-125mA(典型值 100mA) |
    | 背光寿命 | ≥50,000 小时 |
    | 视角范围 | 上方 20°、下方 40°、左 30°、右 30° |

    产品特点和优势


    1. 高分辨率显示:240x64 像素的显示区域非常适合复杂图形和表格展示需求。
    2. 宽温域适应性:-20°C 至 +70°C 的工作温度范围使其适用于严苛环境下的应用。
    3. 内置负电压源:提供内置 -10V 电压输出,可直接驱动 STN 显示屏。
    4. 高对比度和响应时间:对比度高达 3:1,响应时间为 200-300ms(上升和下降时间),确保清晰的画面质量。
    5. 灵活的背光选项:采用白光 LED 背光设计,支持 3.5V 的工作电压,寿命长且能耗低。

    应用案例和使用建议


    该模块广泛应用于以下场景:
    - 工业控制设备:实时监测与数据显示。
    - 医疗设备:图形化显示诊断结果和操作界面。
    - 消费类电子产品:高端仪表盘、导航系统等。
    使用建议:
    - 在高湿度环境下使用时,需要做好密封处理以避免冷凝现象。
    - 确保电源稳定性,尤其是在低电压下运行时可能影响对比度和显示效果。

    兼容性和支持


    NHD-24064WG-ATGH-VZ# 兼容大部分通用 MCU 和外围设备,特别是支持标准 2.54mm 接口连接器。Newhaven Display 提供详尽的技术文档和支持服务,包括控制器手册下载和客户技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 对比度过低 | 调整 V0 电压,提高至适当范围 |
    | 屏幕出现闪烁 | 检查供电电压和接线是否有误 |
    | 显示不稳定 | 确认背光供电电压稳定在 3.5V |

    总结和推荐


    NHD-24064WG-ATGH-VZ# 是一款性能优异、功能丰富的图形液晶模块,特别适合需要高分辨率和宽温域的工业应用。凭借其内置控制器、良好的电气特性和高可靠性,它在同类型产品中具有较强的市场竞争力。对于需要高质量图形显示的产品设计,推荐选择此模块作为核心显示组件。

NHD-24064WG-ATGH-VZ#参数

参数
发光强度 -
字符高度 -
视角 -
显示类型 STN - Super-Twisted Nematic
背光颜色 LED - 白色,Gray (Blue - 倒转)
显示高度 39mm
字符宽度 -
接口方式 并联
显示尺寸 -
控制器类型 T6963C
显示颜色 灰色,蓝色
分辨率(pixels) 240 x 64
显示模式 透射式
触碰模式 -
显示宽度 133mm
长*宽*高 65mm(宽度)*16mm(高度)
零件状态 在售
包装方式 盒装

NHD-24064WG-ATGH-VZ#厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-24064WG-ATGH-VZ#数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-24064WG-ATGH-VZ# NHD-24064WG-ATGH-VZ#数据手册
