NHD-0116GZ-FL-YBW

产品分类: LCD显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 并联 STN - Super-Twisted Nematic 透射式 蓝色 23mm 120mm SPLC780D OR ST7066U 6mm 14.54mm Green,LED - Yellow/Green 151mm*40mm*13mm
供应商型号: SG-NHD-0116GZ-FL-YBW
供应商: 国内现货
标准整包数: 1
NEWHAVEN DISPLAY LCD显示器件 NHD-0116GZ-FL-YBW

NHD-0116GZ-FL-YBW概述

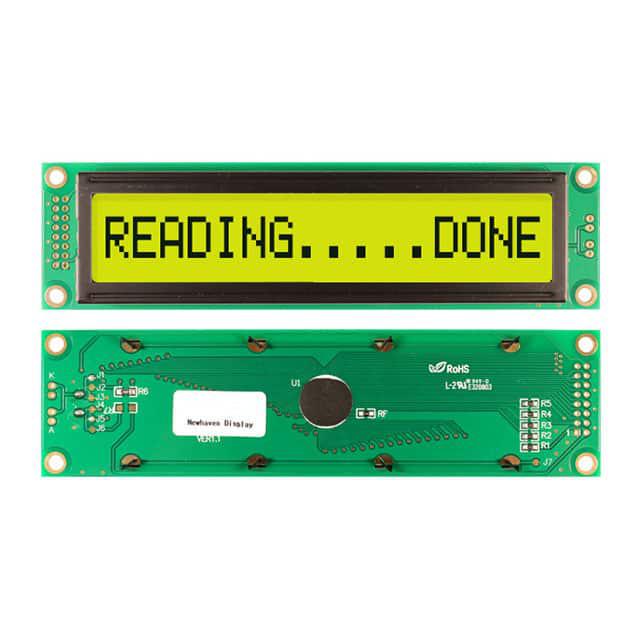

    # Character Liquid Crystal Display Module (NHD-0116GZ-FL-YBW)

    产品简介


    本产品为一款单行16字符的液晶显示器模块(Character Liquid Crystal Display Module)。该模块内置控制器(ST7066U),采用正显黄色绿色液晶屏,透射式显示模式,适用于多种电子设备的显示需求。它的主要功能包括显示文本信息、设置显示模式、调整对比度等,广泛应用于各种消费电子产品、工业控制系统、仪器仪表等领域。

    技术参数


    电气特性
    - 工作温度范围:-20°C 至 +70°C
    - 存储温度范围:-30°C 至 +80°C
    - 供电电压:4.7V 至 5.3V
    - 供电电流:0.5mA 至 2.5mA
    - LCD供电电压:4.2V 至 4.7V
    - 输入高电平:≥ 0.7 VDD
    - 输入低电平:≤ 0.6V
    - 输出高电平:≥ 3.9V
    - 输出低电平:≤ 0.4V
    - 背光供电电压:4.9V 至 5.1V
    - 背光供电电流:80mA 至 240mA
    光学特性
    - 最佳视角角度:上视角 ≤ -40°,下视角 ≤ 60°,左视角 ≤ -60°,右视角 ≤ 60°
    - 对比度:2 至 5
    - 响应时间:上升时间 ≤ 250ms,下降时间 ≤ 300ms

    产品特点和优势


    特点
    - 内置控制器:采用ST7066U控制器,提供丰富的指令集,方便编程操作。
    - 宽工作温度范围:能够适应广泛的环境温度变化,确保稳定运行。
    - 内置字体表:内置字体表,支持自定义字符设置,灵活性高。
    - 多种初始化程序:提供8位和4位初始化代码,易于集成到不同系统中。
    优势
    - 高可靠性:通过多项严苛测试验证,确保在极端环境下仍能正常工作。
    - 高性能:优秀的光学特性及快速的响应时间,使得显示效果清晰流畅。
    - 易于使用:丰富的文档资料和示例代码,便于开发者快速上手并进行二次开发。

    应用案例和使用建议


    应用案例
    - 家用电器:用于显示温度、湿度等信息。
    - 工业控制:显示设备运行状态、报警信息等。
    - 医疗设备:显示测量结果、操作提示等。
    使用建议
    - 初始化时:确保电源稳定后再进行初始化,避免因电压波动导致初始化失败。
    - 调节对比度:通过调节V0端电压来获得最佳显示效果。
    - 背光管理:适当控制背光电流,延长产品使用寿命。

    兼容性和支持


    该产品支持标准2.54mm间距接插件连接,兼容多种微处理器接口。Newhaven Display提供了详细的文档资源和开发支持,包括论坛、GitHub代码库、示例代码等。此外,公司还提供保修服务和技术支持,确保用户在使用过程中得到及时帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 初始化失败 | 检查供电电压是否符合要求;确认初始化程序正确。 |
    | 显示内容不稳定 | 确保背光驱动电路正常工作;检查接口连接是否可靠。 |
    | 对比度过低 | 调整V0电压以达到合适的对比度。 |

    总结和推荐


    综上所述,该款Character Liquid Crystal Display Module(NHD-0116GZ-FL-YBW)凭借其内置控制器、高可靠性和丰富的功能特性,在众多应用领域展现出卓越性能。无论是家庭消费产品还是工业设备,这款显示器模块都是一个理想的选择。我们强烈推荐此产品给所有需要高质量显示解决方案的开发者和制造商。

NHD-0116GZ-FL-YBW参数

参数
显示高度 120mm
显示颜色 蓝色
视角 -
字符宽度 6mm
背光颜色 Green,LED - Yellow/Green
显示尺寸 -
显示类型 STN - Super-Twisted Nematic
显示模式 透射式
接口方式 并联
显示宽度 23mm
控制器类型 SPLC780D OR ST7066U
触碰模式 -
分辨率(pixels) -
字符高度 14.54mm
长*宽*高 151mm*40mm*13mm
应用等级 工业级
零件状态 在售
包装方式 盒装

NHD-0116GZ-FL-YBW厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-0116GZ-FL-YBW数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LCD显示器件 NEWHAVEN DISPLAY NHD-0116GZ-FL-YBW NHD-0116GZ-FL-YBW数据手册

NHD-0116GZ-FL-YBW封装设计

查看详情并下载
Symbol
Footprint
3D Model
