NHD-0220FZ-FSW-GBW-P

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 并联 STN - Super-Twisted Nematic 透射式 灰色 10mm 48mm SPLC780D OR ST7066U 1.85mm 3.23mm LED - 白色,白色 65mm*20mm*8mm
供应商型号: NHD-0220FZ-FSW-GBW-P
供应商: Master
标准整包数: 5
NEWHAVEN DISPLAY LED显示器件 NHD-0220FZ-FSW-GBW-P

NHD-0220FZ-FSW-GBW-P概述


    产品简介

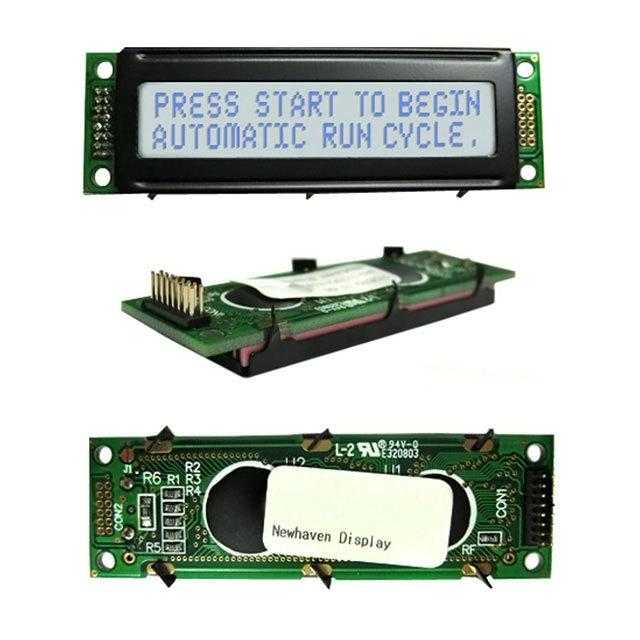

    NHD-0220FZ-FSW-GBW-P是一款字符液晶显示模块(Character Liquid Crystal Display Module),由Newhaven Display制造。该模块提供2行x20字符的显示能力,并具有内置控制器(ST7066U)。它的主要功能包括正极灰度透射显示、宽温度范围操作、侧边白光LED背光和6:00方向的最佳视图。这款模块广泛应用于各种需要文本显示的应用场景,如工业控制面板、医疗设备、智能家居设备等。

    技术参数


    - 工作温度范围:-20°C 至 +70°C
    - 存储温度范围:-30°C 至 +80°C
    - 供电电压:4.7V 至 5.3V
    - 工作电流:1.0mA 至 2.5mA
    - 液晶电压:4.3V 至 4.7V
    - 高电平输入电压:0.7 VDD 至 VDD
    - 低电平输入电压:GND 至 0.6V
    - 高电平输出电压:3.9V 至 VDD
    - 低电平输出电压:GND 至 0.4V
    - 背光电压:4.7V 至 5.3V
    - 背光电流:15mA 至 35mA

    产品特点和优势


    - 内置控制器:内置ST7066U控制器,简化了系统设计。
    - 宽温度范围:能够在-20°C至+70°C的环境下正常工作,适用于各种恶劣环境。
    - 高对比度:STN正极灰度透射显示,保证在不同光照条件下都能清晰显示。
    - 兼容性强:可支持多种通信协议,易于集成到各种系统中。
    - 耐用性:通过多种严苛条件下的耐久测试,确保长期稳定运行。

    应用案例和使用建议


    应用案例
    - 工业控制面板:用于显示实时监控数据,如温度、湿度等。
    - 医疗设备:用于显示病人生命体征数据。
    - 智能家居设备:用于显示设备状态和设置信息。
    使用建议
    - 安装位置:尽量避免直射阳光,以减少反光和眩光。
    - 散热设计:对于长时间连续工作的应用,建议增加适当的散热措施。
    - 初始化程序:参考手册中的初始化程序进行正确配置,确保模块能正常工作。

    兼容性和支持


    - 兼容性:模块采用标准的接口引脚设计,兼容市面上大多数微处理器和控制器。
    - 支持和服务:Newhaven Display提供详尽的技术文档和支持服务,包括在线资料下载和客户服务热线。

    常见问题与解决方案


    1. 问题:显示不全或乱码。
    - 解决方法:检查供电电压是否符合要求,初始化程序是否正确配置。
    2. 问题:背光亮度不足。
    - 解决方法:确认背光电源电压是否正常,调整外部电阻值。
    3. 问题:响应时间慢。
    - 解决方法:检查时序配置是否正确,适当降低操作频率。

    总结和推荐


    NHD-0220FZ-FSW-GBW-P是一款性能优异的字符液晶显示模块,具备广泛的适用性和高度的可靠性。其宽温度范围、高对比度和坚固的设计使其成为众多应用的理想选择。我们强烈推荐这款产品给那些寻求高品质、可靠且易集成的液晶显示器模块的用户。

NHD-0220FZ-FSW-GBW-P参数

参数
分辨率(pixels) -
发光强度 -
显示颜色 灰色
显示宽度 10mm
显示高度 48mm
触碰模式 -
字符高度 3.23mm
控制器类型 SPLC780D OR ST7066U
显示尺寸 -
接口方式 并联
显示类型 STN - Super-Twisted Nematic
显示模式 透射式
视角 -
背光颜色 LED - 白色,白色
字符宽度 1.85mm
长*宽*高 65mm*20mm*8mm
应用等级 工业级
零件状态 在售
包装方式 散装

NHD-0220FZ-FSW-GBW-P厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-0220FZ-FSW-GBW-P数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-0220FZ-FSW-GBW-P NHD-0220FZ-FSW-GBW-P数据手册

NHD-0220FZ-FSW-GBW-P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 11.9355 ¥ 99.2388
25+ $ 11.227 ¥ 93.3479
50+ $ 10.682 ¥ 86.3262
100+ $ 9.964 ¥ 81.2104
250+ $ 9.5372 ¥ 78.1002
500+ $ 9.495 ¥ 77.7546
1000+ $ 9.495 ¥ 77.7546
库存: 177
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 496.19
