NHD-2.7-12864WDW3-M

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 128 x 64 SPI,并联 OLED - Passive Matrix 2.7in 白色 63.41mm 32.69mm SSD1322
供应商型号: SG-NHD-2.7-12864WDW3-M
供应商: 国内现货
标准整包数: 1

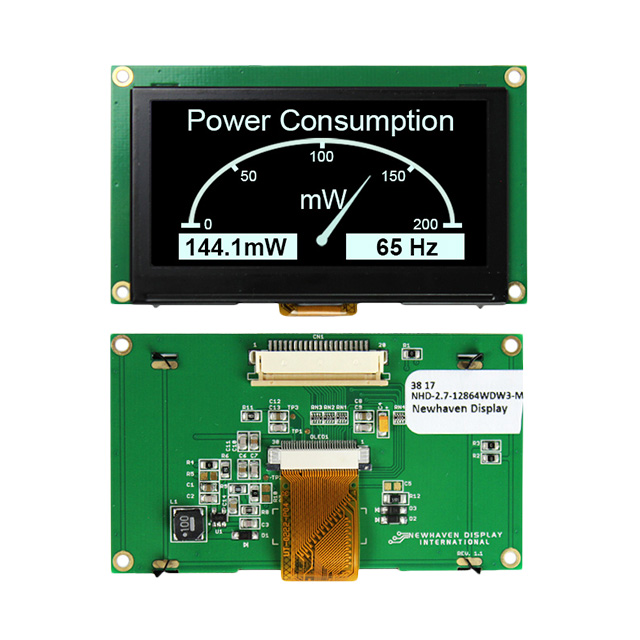

NEWHAVEN DISPLAY LED显示器件 NHD-2.7-12864WDW3-M

NHD-2.7-12864WDW3-M概述

    #

    产品简介


    新品简述:2.7英寸128x64图形OLED显示屏
    本文将详细介绍一款名为NHD-2.7-12864WDW3-M2的2.7英寸128x64图形OLED显示屏,适用于各种嵌入式系统、工业自动化、仪器仪表、消费电子产品等领域。这款显示屏采用SSD1322驱动芯片,具备8位并行接口(6800/8080模式)和3/4线串行接口(SPI),提供全面的数据传输选项。

    技术参数


    主要电气特性
    - 供应电压:3.3V OLED
    - 工作温度范围:-40°C至+85°C
    - 存储温度范围:-40°C至+85°C
    - 默认设置跳线配置:
    - 供应电压(VDD):3.0V至3.5V
    - 模块供应电流(IDD):345mA至375mA
    - 独立供电电压(跳线选项#1):
    - 供应电压(VDD):3.0V至3.5V
    - 模块供应电流(IDD):190μA至305μA
    - 供应电压(BCVDD):3.0V至5.0V/12V
    - 供应电流(IDDBC):200mA至215mA/80mA至90mA
    - 外部供电电压(跳线选项#2):
    - 供应电压(VDD):2.8V至3.5V
    - 模块供应电流(IDD):180μA至300μA
    - 供应电压(VCC):14.5V至15.5V
    - 模块供应电流(ICC):60mA至70mA
    视觉特征
    - 最优视角:
    - 上方角度:±85°
    - 下方角度:±85°
    - 左右角度:±85°
    - 对比度:>10,000:1
    - 响应时间:上升沿时间10μs,下降沿时间10μs
    - 亮度:60cd/m²至80cd/m²
    - 寿命:
    - 在25°C下,亮度为80cd/m²时为30,000小时
    - 在25°C下,亮度为60cd/m²时为50,000小时
    控制器信息
    SSD1322控制器提供了全面的显示命令控制,可以通过软件轻松配置以满足不同的应用需求。

    产品特点和优势


    独特功能
    - 高对比度:该OLED显示屏具有超过10,000:1的高对比度,即使在不同视角下也能保持清晰的画面质量。
    - 低功耗设计:通过内置的电源管理和低功耗模式,使得显示屏能够在多种应用场景中实现长续航。
    - 高灵活性:支持多种数据传输接口,包括8位并行接口和3/4线串行接口,能够灵活适配不同的应用需求。
    - 优良的温度适应性:能够在-40°C到+85°C的极端环境下正常工作,适用于严苛的工业环境。
    市场竞争力
    - 高性能:凭借高对比度、快速响应时间和宽广的视角范围,确保了极佳的视觉效果。
    - 高度可定制化:通过丰富的控制命令,用户可以自定义显示内容和外观,使其适用于不同的应用场景。
    - 可靠性强:通过多项严格的质量测试,保证了长期稳定运行的能力。

    应用案例和使用建议


    应用案例
    这款显示屏广泛应用于工业自动化设备、医疗设备、智能家居、消费电子产品等领域。例如,在医疗设备中,它可以用于显示病人数据和诊断结果;在智能家居设备中,它可以用于显示温度、湿度等环境数据。
    使用建议
    - 初始化代码:
    ```cpp
    void NHD12864WDY3Init(void){
    digitalWrite(RES, LOW); //拉低/RES(引脚#16)
    delayUS(200); //保持拉低状态至少200微秒
    digitalWrite(RES, HIGH); //拉高/RES
    delayUS(200); //等待至少200微秒后再发送指令
    writeCommand(0xAE); //关闭显示
    writeCommand(0xB3); //设置时钟分频和振荡频率
    writeData(0x91);
    writeCommand(0xCA); //设置MUX比率
    writeData(0x3F);
    writeCommand(0xA2); //设置偏移量
    writeData(0x00);
    writeCommand(0xAB); //功能选择
    writeData(0x01);
    writeCommand(0xA0); //设置重新映射
    writeData(0x16);
    writeData(0x11);
    writeCommand(0xC7); //主对比度电流设置
    writeData(0x0F);
    writeCommand(0xC1); //设置对比度电流
    writeData(0x9F);
    writeCommand(0xB1); //设置相位长度
    writeData(0xF2);
    writeCommand(0xBB); //设置预充电电压
    writeData(0x1F);
    writeCommand(0xB4); //设置VSL
    writeData(0xA0);
    writeData(0xFD);
    writeCommand(0xBE); //设置VCOMH电压
    writeData(0x04);
    writeCommand(0xA6); //设置显示模式
    writeCommand(0xAF); //开启显示
    }
    ```
    - 降低功耗:在不使用显示屏时,可以通过启用睡眠模式来节省电能。
    - 调整对比度:可以通过修改对比度控制寄存器的值来调整显示内容的对比度,从而延长显示屏的使用寿命。

    兼容性和支持


    兼容性
    - 该显示屏可与其他标准8位并行接口和3/4线串行接口的微处理器轻松连接,兼容多种MCU平台。
    支持和维护
    - 官方资源:
    - 支持论坛:https://support.newhavendisplay.com/hc/en-us/community/topics
    - GitHub仓库:https://github.com/newhavendisplay
    - 示例代码库:https://support.newhavendisplay.com/hc/en-us/categories/4409527834135-Example-Code/
    - 知识中心:https://www.newhavendisplay.com/knowledgecenter.html
    - 质量中心:https://www.newhavendisplay.com/qualitycenter.html
    - LCD/LCM使用注意事项:https://www.newhavendisplay.com/specs/precautions.pdf
    - 保修条款:https://www.newhavendisplay.com/terms.html

    常见问题与解决方案


    问题及解决方案
    1. 屏幕无法点亮:
    - 解决方法:检查电源连接是否正确,确认电压和电流参数符合要求。
    2. 显示内容不完整:
    - 解决方法:重新检查并设置正确的列地址和行地址。
    3. 出现条纹或闪烁现象:
    - 解决方法:调整预充电电压和VCOMH电压,提高显示屏的稳定性和视觉质量。

    总结和推荐


    综上所述,这款NHD-2.7-12864WDW3-M2显示屏凭借其高对比度、快速响应时间、宽广的视角范围、低功耗设计以及丰富的控制命令等特点,在各种嵌入式系统和工业设备中展现出卓越的应用潜力。推荐给需要高性能、高可靠性显示屏的项目团队。

NHD-2.7-12864WDW3-M参数

参数
接口方式 SPI,并联
显示类型 OLED - Passive Matrix
视角 -
字符宽度 -
发光强度 -
显示模式 -
显示尺寸 2.7in
控制器类型 SSD1322
字符高度 -
显示宽度 63.41mm
背光颜色 -
显示颜色 白色
显示高度 32.69mm
分辨率(pixels) 128 x 64
触碰模式 -
零件状态 在售
包装方式 托盘

NHD-2.7-12864WDW3-M厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-2.7-12864WDW3-M数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-2.7-12864WDW3-M NHD-2.7-12864WDW3-M数据手册

NHD-2.7-12864WDW3-M封装设计

查看详情并下载
Symbol
Footprint
3D Model
