首页  >  产品百科  >  NHD-C12864WO-B1TMI#-M

NHD-C12864WO-B1TMI#-M

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 128 x 64 串联,并联 STN - Super-Twisted Nematic 89.7 mm x 49.8 mm x 6 mm 透射式 白色,蓝色 69mm 36.5mm ST7565P-G Blue (白色 - 倒转),LED - 白色 49.8mm(宽度)*6mm(高度)
供应商型号: SG-NHD-C12864WO-B1TMI#-M
供应商: 国内现货
标准整包数: 1

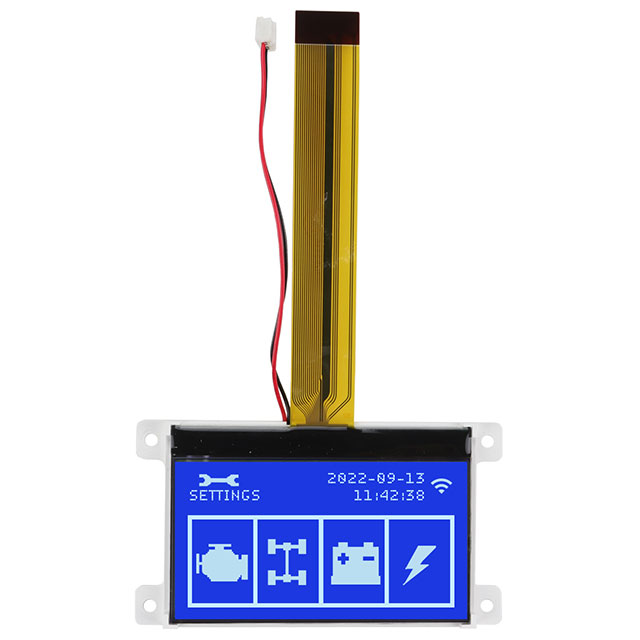

NEWHAVEN DISPLAY LED显示器件 NHD-C12864WO-B1TMI#-M

NHD-C12864WO-B1TMI#-M概述

    NHD-C12864WO-B1TMI#-M1 技术手册概述

    产品简介


    NHD-C12864WO-B1TMI#-M1 是一款128x64分辨率的图形液晶显示器(LCD),由Newhaven Display International, Inc.设计和生产。该产品采用ST7567驱动IC,具有1/65占空比和1/9偏压的驱动模式。它支持两种接口:8位并行接口(遵循6800和8080协议)以及4线串行SPI接口。这款LCD具备蓝色STN(-)显示屏,带有白色背光灯,适合需要高对比度显示的应用场景。主要应用场景包括工业控制面板、家用电器、医疗设备及便携式电子产品等。

    技术参数


    | 参数类别 | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 工作温度范围 | 操作温度范围 | -20 | +70 °C |
    | 存储温度范围 | 存储温度范围 | -30 +80 | °C |
    | 供电电压 | VDD 3.0 | 3.2 | V |
    | LCD对比电压 | VDD-V0 9.5 V |
    | LED背光电压 | VLED 3.5 V |
    | LED背光电流 | ILED 64 | 80 | mA |
    | 响应时间(上升) | Tr 200 | 300 | ms |
    | 响应时间(下降) | Tf 250 | 350 | ms |

    产品特点和优势


    1. 高分辨率显示:128x64像素提供清晰的文字和图形显示能力。
    2. 多接口支持:兼容6800/8080并行和SPI接口,适应多种硬件平台需求。
    3. 宽温操作:支持从-20°C到+70°C的工作温度范围,适用于恶劣环境。
    4. 低功耗设计:低静态电流(典型值为1mA),适合电池供电设备。
    5. 高质量背光:白色背光灯确保在任何光线条件下均能清楚阅读。

    应用案例和使用建议


    该LCD模块广泛应用于工业控制、测量仪器和消费类电子产品等领域。例如,在一个家庭自动化系统中,它可以用来显示状态信息和设置参数。为了优化显示效果,建议使用适当的对比度调节电位器,并确保电路设计符合电磁兼容性要求。此外,在极端温度环境下运行时,应考虑增加额外的散热措施。

    兼容性和支持


    NHD-C12864WO-B1TMI#-M1 支持标准的FFC连接器(如Molex 52892-3095),方便集成到现有系统中。Newhaven公司提供了丰富的资源支持,包括GitHub代码库、用户论坛和技术文档下载链接,便于开发者快速上手使用。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 显示画面不清晰 | 调整V0引脚上的电位器以改善对比度 |
    | 屏幕闪烁或不稳定 | 确保电源稳定且接地良好 |
    | 背光无法点亮 | 检查LED回路电流是否正确设置 |

    总结和推荐


    综上所述,NHD-C12864WO-B1TMI#-M1是一款功能强大且易于使用的液晶显示模块。凭借其稳定的性能、广泛的适用性以及良好的技术支持,非常值得推荐给需要高性能显示屏的应用场合。无论是作为原型开发还是大规模生产,这款产品都能满足大多数用户的需求。因此,强烈建议将其纳入项目考量之中。

NHD-C12864WO-B1TMI#-M参数

参数
显示尺寸 89.7 mm x 49.8 mm x 6 mm
字符高度 -
触碰模式 -
分辨率(pixels) 128 x 64
显示模式 透射式
字符宽度 -
显示颜色 白色,蓝色
显示类型 STN - Super-Twisted Nematic
显示高度 36.5mm
控制器类型 ST7565P-G
显示宽度 69mm
背光颜色 Blue (白色 - 倒转),LED - 白色
视角 -
发光强度 -
接口方式 串联,并联
长*宽*高 49.8mm(宽度)*6mm(高度)
零件状态 在售
包装方式 盒装

NHD-C12864WO-B1TMI#-M厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-C12864WO-B1TMI#-M数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-C12864WO-B1TMI#-M NHD-C12864WO-B1TMI#-M数据手册

NHD-C12864WO-B1TMI#-M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 30 ¥ 250.5
库存: 10000
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 25050
