首页  >  产品百科  >  NHD-14432WG-ATFH-V#T

NHD-14432WG-ATFH-V#T

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 非触控式 144 x 32 并联 FSTN - Film Super-Twisted Nematic 透射式 白色,黑色 66mm 16mm ST7920 白色 (黑色 - 倒转),LED - 白色 36mm(宽度)*13.2mm(高度)
供应商型号: SG-NHD-14432WG-ATFH-V#T
供应商: 国内现货
标准整包数: 1

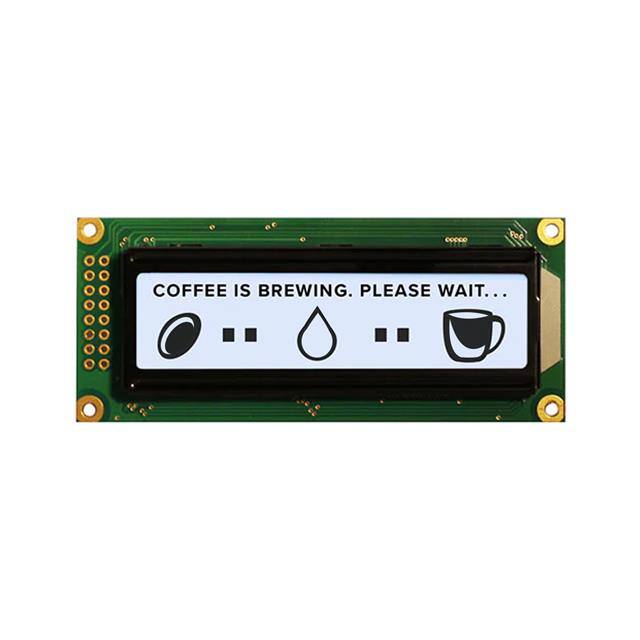

NEWHAVEN DISPLAY LED显示器件 NHD-14432WG-ATFH-V#T

NHD-14432WG-ATFH-V#T概述

    NHD-14432WG-ATFH-V#T Graphic Liquid Crystal Display Module

    1. 产品简介


    NHD-14432WG-ATFH-V#T 是一款由Newhaven Display制造的图形液晶显示器模块。该模块拥有144x32像素,能够提供清晰、准确的显示效果。它适用于广泛的应用领域,包括工业控制、医疗设备、消费电子产品和信息亭等。其独特的FSTN(薄膜超级扭转向列)正相技术使其在光线条件不同的环境中都有出色的显示效果。

    2. 技术参数


    - 像素分辨率: 144 x 32 像素
    - 内置控制器: ST7920-0C
    - 电源电压: +5.0V
    - 驱动方式: 1/32 duty
    - 工作温度范围: -20°C 到 +70°C
    - 存储温度范围: -30°C 到 +80°C
    - 对比度: 2 到 5
    - 视场角: ±30° (顶部),±60° (底部),±45° (左侧和右侧)
    - 响应时间: 上升时间150到200ms,下降时间150到200ms
    - 背光电压: 3.5 到 3.9V
    - 背光电流: 40 到 80mA

    3. 产品特点和优势


    - 高对比度: 可达5,使得在各种环境下都能呈现清晰的图像。
    - 宽温度范围: 支持-20°C到+70°C的工作温度,适合多种严苛环境。
    - FSTN技术: 提供优异的光学性能和较宽的视角。
    - 1/32 duty驱动: 高效的功耗管理。
    - 白光LED背光: 提供明亮且均匀的背景照明。
    - 内置ST7920-0C控制器: 简化电路设计和系统集成。

    4. 应用案例和使用建议


    NHD-14432WG-ATFH-V#T 在多个应用场景中表现出色。例如,在医疗设备中,它可以用于实时显示病人的生命体征;在工业控制系统中,可以用来显示生产状态和数据。
    使用建议:
    - 确保在安装时避免静电放电,以防止损坏LCD。
    - 定期检查并调整对比度,确保最佳显示效果。
    - 在高湿度环境中使用时,注意防潮措施。

    5. 兼容性和支持


    - 兼容性: NHD-14432WG-ATFH-V#T 使用标准的2.54mm针距连接器,易于与其他电子元器件连接。
    - 技术支持: Newhaven Display提供详细的技术文档和初始化程序示例,方便开发者快速上手。
    - 维修服务: 新产品享受两年的保修期。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 显示内容不清晰 | 调整对比度电压(V0) |
    | 显示无响应 | 检查电源连接及电压是否正确 |
    | 屏幕出现乱码 | 检查数据线连接及信号传输是否正常 |

    7. 总结和推荐


    NHD-14432WG-ATFH-V#T是一款高性能的图形液晶显示器模块,具备高对比度、宽温度范围和出色的光学性能。适用于多种工业和消费级应用。凭借其强大的技术规格和广泛的兼容性,我们强烈推荐这一产品给需要高性能显示器的用户。
    总之,NHD-14432WG-ATFH-V#T在技术规格、性能参数和使用便利性方面表现优异,非常适合那些需要高性能显示器的用户。

NHD-14432WG-ATFH-V#T参数

参数
字符高度 -
显示宽度 66mm
字符宽度 -
接口方式 并联
控制器类型 ST7920
发光强度 -
背光颜色 白色 (黑色 - 倒转),LED - 白色
显示类型 FSTN - Film Super-Twisted Nematic
显示高度 16mm
显示尺寸 -
显示模式 透射式
视角 -
触碰模式 非触控式
分辨率(pixels) 144 x 32
显示颜色 白色,黑色
长*宽*高 36mm(宽度)*13.2mm(高度)
应用等级 工业级
零件状态 在售
包装方式 盒装

NHD-14432WG-ATFH-V#T厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-14432WG-ATFH-V#T数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-14432WG-ATFH-V#T NHD-14432WG-ATFH-V#T数据手册

NHD-14432WG-ATFH-V#T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 19.2 ¥ 160.32
库存: 10000
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 16032
