NHD-0220DZ-FL-YBW

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 并联 STN - Super-Twisted Nematic 透射式 蓝色 18.6mm 85mm SPLC780D OR ST7066U 3.2mm 5.55mm Green,LED - Yellow/Green 116mm*37mm*13.9mm
供应商型号: NHD-0220DZ-FL-YBW
供应商: Master
标准整包数: 1
NEWHAVEN DISPLAY LED显示器件 NHD-0220DZ-FL-YBW

NHD-0220DZ-FL-YBW概述

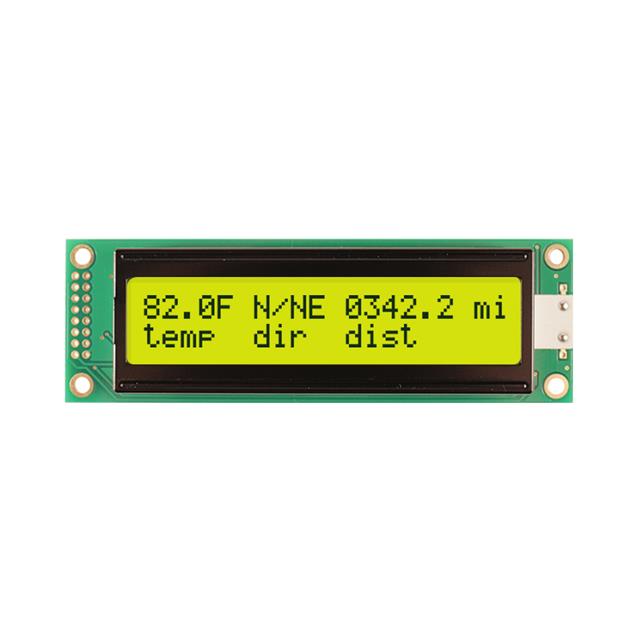

    NHD-0220DZ-FL-YBW Character Liquid Crystal Display Module

    产品简介


    NHD-0220DZ-FL-YBW 是由 Newhaven Display 制造的一款字符型液晶显示模块。该模块提供了 2 行 x 20 字符的显示能力,集成了 ST7066U 控制器,并通过内置的黄色/绿色 LED 背光提供高对比度显示。这款模块广泛应用于工业控制、仪器仪表、智能家居等领域,适合需要文本显示的应用场景。

    技术参数


    - 显示屏类型: STN-Yellow/Green
    - 背光类型: Transflective
    - 供电电压: +5.0V
    - 工作频率: 270 KHz
    - 电源电流: 1.0 mA 至 1.5 mA
    - 存储温度范围: -30°C 至 +80°C
    - 操作温度范围: -20°C 至 +70°C
    - 光学特性:
    - 最佳视角: ±20° (上) 和 ±30° (左/右)
    - 对比度: 3:1
    - 响应时间: 上升时间 150ms 至 200ms,下降时间 150ms 至 200ms
    - 控制器: 内置 ST7066U
    - 引脚描述: 包括电源引脚、数据引脚、读写控制引脚等

    产品特点和优势


    - 高可靠性: 适用于极端环境条件,满足 -20°C 至 +70°C 的工作温度范围。
    - 低功耗: 最大电源电流仅为 1.5 mA。
    - 高对比度: 提供良好的视觉效果,适合室内和室外应用。
    - 内置控制器: 内置 ST7066U 控制器简化了设计和集成过程。
    - 宽视角: 保证在不同角度下仍能清晰显示。

    应用案例和使用建议


    NHD-0220DZ-FL-YBW 在工业自动化系统、仪器仪表和医疗设备中都有广泛应用。例如,在一台工业控制面板中,它可以用于实时显示传感器数据。为了优化显示效果,建议使用适当的背光亮度调节,并在安装时确保没有强光直射屏幕。

    兼容性和支持


    该模块与大多数常见的微处理器兼容,可以通过不同的数据总线接口(如 4 位或 8 位并行接口)进行连接。Newhaven Display 提供详尽的技术支持文档,包括初始化程序示例和常见问题解答,方便用户快速上手。

    常见问题与解决方案


    - 问题: 模块无法正常显示字符。
    - 解决方案: 检查供电电压是否符合要求,确认数据线连接正确,参考初始化程序示例。
    - 问题: 显示内容不清晰。
    - 解决方案: 调整对比度电位器(V0 引脚),确保环境光线适宜。

    总结和推荐


    NHD-0220DZ-FL-YBW 是一款高效、可靠且易于集成的字符型液晶显示模块。其优良的光学特性和广泛的适用温度范围使其成为各种应用的理想选择。如果您正在寻找一款高性能的液晶显示模块,强烈推荐使用 NHD-0220DZ-FL-YBW。

NHD-0220DZ-FL-YBW参数

参数
显示颜色 蓝色
显示宽度 18.6mm
触碰模式 -
背光颜色 Green,LED - Yellow/Green
显示类型 STN - Super-Twisted Nematic
接口方式 并联
控制器类型 SPLC780D OR ST7066U
显示高度 85mm
视角 -
字符高度 5.55mm
显示尺寸 -
字符宽度 3.2mm
发光强度 -
分辨率(pixels) -
显示模式 透射式
长*宽*高 116mm*37mm*13.9mm
应用等级 工业级
零件状态 在售
包装方式 盒装

NHD-0220DZ-FL-YBW厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-0220DZ-FL-YBW数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-0220DZ-FL-YBW NHD-0220DZ-FL-YBW数据手册

NHD-0220DZ-FL-YBW封装设计

查看详情并下载
Symbol
Footprint
3D Model
