NHD-1.8-128160EF-CSXN#-F

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 128 x 160 并联 TFT - Color 1.8in 透射式 红,红色,绿,绿色,蓝,蓝色 28.03mm 35.04mm ILI9163V LED - 白色 46.75mm(宽度)*2.4mm(高度)
供应商型号: SG-NHD-1.8-128160EF-CSXN#-F
供应商: 国内现货
标准整包数: 1
NEWHAVEN DISPLAY LED显示器件 NHD-1.8-128160EF-CSXN#-F

NHD-1.8-128160EF-CSXN#-F概述

    NHD-1.8-128160EF-CSXN#-F TFT LCD Module 技术手册解析

    1. 产品简介

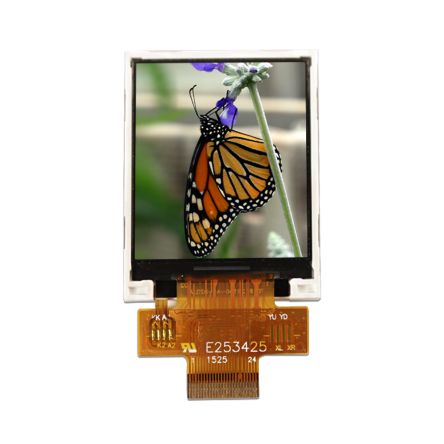

    NHD-1.8-128160EF-CSXN#-F 是由 Newhaven Display 制造的一款1.8英寸 TFT(薄膜晶体管)液晶显示模块。这款显示屏具有128x160像素(纵向模式),内置控制器,并且具备阳光下可读性。产品型号中的 "F" 表示其采用FFC(柔性扁平电缆)ZIF(零插入力)连接方式。适用于多种电子设备和系统,如工业控制面板、医疗设备、家用电器及便携式电子设备等。

    2. 技术参数


    - 尺寸: 1.8英寸对角线
    - 分辨率: 128x160像素(纵向模式)
    - 驱动IC: ILI9163V
    - 供电电压:
    - 逻辑电源电压:2.8V(典型值)
    - 液晶电源电压:2.8V(典型值)
    - 背光供电电压:3.2V(典型值)
    - 供电电流:
    - 逻辑供电电流:1mA 至 3mA(典型值)
    - 液晶供电电流:1mA 至 3mA(典型值)
    - 背光电流: 100mA(典型值)
    - 亮度: 1000cd/m²(典型值)
    - 视角:
    - 上视角:20°
    - 下视角:50°
    - 左视角:45°
    - 右视角:45°
    - 对比度: 500:1(典型值)
    - 响应时间: 30ms(上升加下降,典型值)

    3. 产品特点和优势


    - 高亮度背光: 1000cd/m²的亮度使得在阳光下也清晰可见。
    - 内置控制器: 集成的ILI9163V控制器简化了接口设计。
    - 低功耗: 最大供电电流为5mA,适合电池供电的应用。
    - 宽温度范围: 具备-20°C至+70°C的工作温度范围。
    - 抗震动和温度冲击: 通过严格的测试以确保在恶劣环境下仍能稳定运行。

    4. 应用案例和使用建议


    - 工业控制面板: 这款显示器可以用于显示各种控制参数,因其高亮度和阳光下可读性。
    - 医疗设备: 在医院环境中使用时,这款显示屏具有宽温度范围,可以在低温和高温环境中稳定运行。
    - 便携式电子设备: 小巧轻便的设计使其成为便携设备的理想选择。
    使用建议:
    - 确保供电电压稳定,避免因电压波动导致屏幕闪烁或损坏。
    - 使用过程中尽量避免物理撞击和振动,尤其是在运输和安装阶段。
    - 定期检查并更换背光灯,以保持最佳显示效果。

    5. 兼容性和支持


    - 兼容性: 该模块采用8位并行接口,便于与其他标准电子系统兼容。
    - 技术支持: Newhaven Display 提供详尽的技术文档和支持,包括Datasheet、ILI9163控制器规格书以及命令表。

    6. 常见问题与解决方案


    - Q: 显示屏出现闪烁或颜色失真
    - A: 检查供电电压是否稳定,必要时调整背光电流。
    - Q: 屏幕部分区域不显示
    - A: 检查连接线是否松动,或尝试重新初始化屏幕。
    - Q: 背光寿命缩短
    - A: 尽量减少屏幕持续点亮的时间,定期更换背光灯。

    7. 总结和推荐


    NHD-1.8-128160EF-CSXN#-F 是一款高性能、高可靠性的TFT LCD模块。其高亮度背光、内置控制器、宽温度范围和低功耗使其适用于广泛的工业和消费电子应用。虽然价格稍高,但其出色的功能和性能使它成为许多高端应用的首选。强烈推荐给需要高质量显示效果且要求在苛刻环境下可靠工作的项目。
    本文通过对技术手册的详细解析,全面介绍了该产品的功能特点和技术参数,希望能为工程师和采购人员提供有价值的参考信息。

NHD-1.8-128160EF-CSXN#-F参数

参数
控制器类型 ILI9163V
显示高度 35.04mm
显示模式 透射式
分辨率(pixels) 128 x 160
显示宽度 28.03mm
显示类型 TFT - Color
显示尺寸 1.8in
背光颜色 LED - 白色
视角 -
字符高度 -
字符宽度 -
显示颜色 红,红色,绿,绿色,蓝,蓝色
触碰模式 -
发光强度 -
接口方式 并联
长*宽*高 46.75mm(宽度)*2.4mm(高度)
零件状态 在售
包装方式 散装

NHD-1.8-128160EF-CSXN#-F厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-1.8-128160EF-CSXN#-F数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-1.8-128160EF-CSXN#-F NHD-1.8-128160EF-CSXN#-F数据手册

NHD-1.8-128160EF-CSXN#-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
