NHD-4.3-480272EF-ASXN#

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 120 *140 480 x 272 RGB,并联 TFT - Color 4.3in 透射式 红,红色,绿,绿色,蓝,蓝色 95.04mm 53.86mm HX8257-A LED - 白色 面板安装 67.2mm(宽度)*2.95mm(高度)
供应商型号: SG-NHD-4.3-480272EF-ASXN#
供应商: 国内现货
标准整包数: 1
NEWHAVEN DISPLAY LED显示器件 NHD-4.3-480272EF-ASXN#

NHD-4.3-480272EF-ASXN#概述

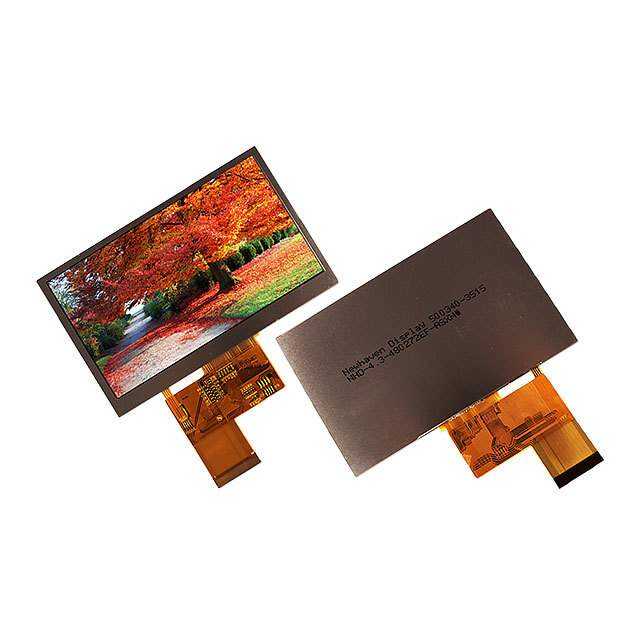

    NHD-4.3-480272EF-ASXN# 4.3英寸TFT彩色液晶显示屏模块

    1. 产品简介


    NHD-4.3-480272EF-ASXN#是一款由Newhaven Display生产的4.3英寸TFT(薄膜晶体管)彩色液晶显示模块。它拥有480xRGBx272像素分辨率,能够显示多达16.7百万种颜色。此款显示屏具有内置驱动器,无需外部控制器,并且是阳光可读型,适合在各种环境下使用。它的工作温度范围宽泛,能在-20°C至+70°C之间稳定运行,广泛应用于工业控制、医疗设备、车载导航系统等领域。

    2. 技术参数


    | 参数 | 规格 |
    | :: | :: |
    | 显示屏大小 | 4.3英寸TFT |
    | 分辨率 | 480xRGBx272像素 |
    | 驱动器IC | ST7282T2 |
    | 供电电压 | 3.3V |
    | 工作电流 | 12mA - 50mA |
    | 工作温度范围 | -20°C - +70°C |
    | 存储温度范围 | -30°C - +80°C |
    | 背光 | 12个白色LED |
    | 背光电流 | 40mA |
    | 背光电压 | 22.4V - 27.2V |
    | 光亮度 | 800cd/m² - 1000cd/m² |

    3. 产品特点和优势


    1. 高分辨率:具备480xRGBx272像素分辨率,支持多达16.7百万种颜色,适用于需要高清晰度显示的应用场景。
    2. 内置驱动器:采用ST7282T2驱动器,简化了电路设计,减少了对外部控制器的需求。
    3. 阳光可读性:配备有专用的阳光可读技术,即使在强光下也能清晰显示内容。
    4. 宽温范围:工作温度范围为-20°C至+70°C,存储温度范围为-30°C至+80°C,适用于各种恶劣环境。
    5. 长寿命背光:背光寿命长达20,000小时至50,000小时,确保长时间稳定运行。
    6. 低功耗:最低供电电流仅为12mA,适用于电池供电设备。
    7. 高对比度:高达500:1的对比度,使得图像更加鲜明。

    4. 应用案例和使用建议


    应用案例:
    - 工业控制面板:用于实时监控和操作各种工业设备。
    - 医疗设备:如心电图仪、超声波成像仪等医疗设备中的显示模块。
    - 车载导航系统:集成在汽车仪表盘中,显示路线指引和其他重要信息。
    使用建议:
    - 确保显示屏工作在推荐的温度范围内,避免极端温度导致性能下降。
    - 在设计电路时,需注意电源电压和电流的稳定性,以保证显示屏正常运行。
    - 适当调整背光亮度,以延长背光寿命并减少功耗。
    - 使用抗静电措施,防止静电对显示屏造成损害。

    5. 兼容性和支持


    - 兼容性:本显示屏采用0.5mm间距的40引脚FFC柔性扁平电缆连接,与多种微处理器兼容。
    - 技术支持:Newhaven Display提供详尽的技术文档和支持服务,包括驱动程序下载、常见问题解答等。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |
    | :: | :: |
    | 显示内容模糊不清 | 检查背光是否正常工作,必要时更换背光模块。 |
    | 屏幕闪烁 | 检查电源电压是否稳定,调整电源滤波电容。 |
    | 屏幕黑屏 | 检查连接线是否有松动,确认供电电压是否符合要求。 |

    7. 总结和推荐


    NHD-4.3-480272EF-ASXN#是一款性能卓越、功能全面的TFT彩色液晶显示屏模块。其高分辨率、宽温范围和阳光可读性使其成为工业控制、医疗设备和车载导航系统的理想选择。强烈推荐此产品给需要高性能、高可靠性显示屏的应用项目。

NHD-4.3-480272EF-ASXN#参数

参数
背光颜色 LED - 白色
接口方式 RGB,并联
发光强度 -
字符高度 -
显示宽度 95.04mm
显示模式 透射式
分辨率(pixels) 480 x 272
显示高度 53.86mm
显示颜色 红,红色,绿,绿色,蓝,蓝色
视角 120 *140
控制器类型 HX8257-A
字符宽度 -
显示尺寸 4.3in
触碰模式 -
显示类型 TFT - Color
长*宽*高 67.2mm(宽度)*2.95mm(高度)
安装方式 面板安装
应用等级 工业级
零件状态 停产
包装方式 散装

NHD-4.3-480272EF-ASXN#厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-4.3-480272EF-ASXN#数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-4.3-480272EF-ASXN# NHD-4.3-480272EF-ASXN#数据手册

NHD-4.3-480272EF-ASXN#封装设计

查看详情并下载
Symbol
Footprint
3D Model
