NHD-0208AZ-RN-YBW-33V

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 并联 STN - Super-Twisted Nematic 反射式 蓝色 13.9mm 30.4mm SPLC780D OR ST7066U 2.95mm 4.75mm Green,Without 背光 40mm*35.4mm*8mm
供应商型号: SG-NHD-0208AZ-RN-YBW-33V
供应商: 国内现货
标准整包数: 1

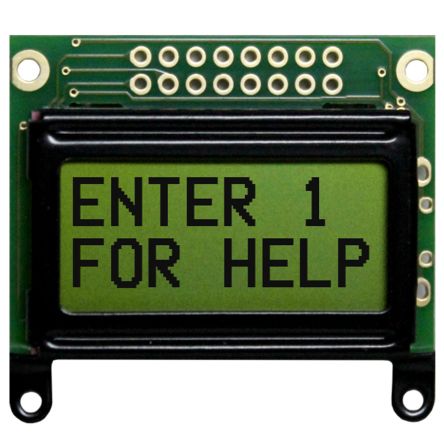

NEWHAVEN DISPLAY LED显示器件 NHD-0208AZ-RN-YBW-33V

NHD-0208AZ-RN-YBW-33V概述

    # NHD-0208AZ-RN-YBW-33V Character Liquid Crystal Display Module

    产品简介


    NHD-0208AZ-RN-YBW-33V 是一款由 Newhaven Display 生产的字符液晶显示模块。这款模块采用 ST7066U 控制器,能够实现 2 行 x 8 字符的显示,非常适合用于工业控制、测量仪器和家用电器等领域。它通过标准的 2x8 排针接口连接,提供简单易用的接口。此外,该模块使用 +3.3V 电源供电,支持 1/16 动态比和 1/5 偏置,符合 RoHS 规范,具有良好的环保性能。

    技术参数


    主要规格
    - 显示类型:STN 正相/黄绿色/反射型
    - 显示分辨率:2 行 x 8 字符
    - 驱动方法:1/16 动态比,1/5 偏置
    - 电源电压:VDD = 3.3V,VLCD = 3.3V
    - 控制器:ST7066U
    性能参数
    - 工作温度范围:-20°C 至 +70°C
    - 存储温度范围:-30°C 至 +80°C
    - 供电电流:IDDD (Ta=25°C, VDD=3.3V):1.5mA 至 2.5mA
    - 逻辑电平输入:VIH > 0.7 VDD, VIL < 0.6V
    - 逻辑电平输出:VOH > 0.75 VDD, VOL < 0.2 VDD
    支持的电气特性
    - 信号线:RS, R/W, E, DB0~DB7
    - 引脚分配:16 个引脚,其中 DB0-DB7 为双向三态数据总线

    产品特点和优势


    NHD-0208AZ-RN-YBW-33V 液晶显示模块具备以下几个显著的特点和优势:
    1. 反射型设计:采用反射型设计,在无需背光的情况下仍然可以提供清晰的显示效果,降低了功耗。
    2. 宽温工作能力:工作温度范围广,能够适应恶劣的环境条件,确保在低温和高温环境中稳定运行。
    3. 高可靠性:经过多项耐久性测试,如高低温存储和操作测试、振动测试和静电测试,保证了产品的可靠性和耐用性。
    4. 易于集成:标准的 2x8 排针接口使得安装和调试非常方便,且内置控制器简化了系统设计。

    应用案例和使用建议


    应用案例
    该模块广泛应用于工业控制面板、测量仪表和家用电器中,例如温度计、恒温器、微波炉显示屏等。这些应用场景对液晶模块的清晰度和稳定性要求较高,NHD-0208AZ-RN-YBW-33V 完全能满足这些需求。
    使用建议
    - 初始化程序:可参考附带的示例初始化程序(8位和4位模式)进行配置。
    - 对比度调整:根据具体应用环境调整 V0 引脚的电压值,以获得最佳的显示效果。
    - 安装注意事项:由于是无背光设计,安装时应避免强烈的环境光直接照射到屏幕表面,以免影响显示效果。

    兼容性和支持


    该模块与其他使用 ST7066U 控制器的同类产品兼容,可以方便地替代其他品牌的产品。厂商 Newhaven Display 提供详细的电气特性和机械图纸文档,并承诺在售前售后提供全面的技术支持。如有任何问题,可通过指定邮箱或电话联系厂家获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 显示不清或部分字符不显示 | 检查 V0 电压是否合适;检查接线是否正确;检查是否有外部干扰 |
    | 初始化后仍无法正常显示 | 重新执行初始化程序,确保每个步骤都正确执行 |

    总结和推荐


    NHD-0208AZ-RN-YBW-33V 是一款集高性能、高可靠性和易于集成于一身的字符液晶显示模块。它不仅适用于各种工业和消费电子设备,还具备优良的抗干扰能力和广泛的温度适应性。无论是从性能指标还是使用体验来看,都是一款值得推荐的产品。如果您正在寻找一款可靠的显示解决方案,NHD-0208AZ-RN-YBW-33V 将是一个不错的选择。

NHD-0208AZ-RN-YBW-33V参数

参数
显示高度 30.4mm
发光强度 -
背光颜色 Green,Without 背光
显示颜色 蓝色
字符高度 4.75mm
显示宽度 13.9mm
字符宽度 2.95mm
分辨率(pixels) -
接口方式 并联
视角 -
控制器类型 SPLC780D OR ST7066U
显示模式 反射式
触碰模式 -
显示类型 STN - Super-Twisted Nematic
显示尺寸 -
长*宽*高 40mm*35.4mm*8mm
应用等级 工业级
零件状态 在售
包装方式 散装

NHD-0208AZ-RN-YBW-33V厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-0208AZ-RN-YBW-33V数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-0208AZ-RN-YBW-33V NHD-0208AZ-RN-YBW-33V数据手册

NHD-0208AZ-RN-YBW-33V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 10.8 ¥ 90.18
库存: 10000
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 9018
