NHD-0220CW-AG3

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 80° I2C,SPI,并联 OLED 消极的 绿色 16.28mm 77.92mm US2066 3.22mm 5.57mm 黑色 92mm*23.3mm*2.5mm
供应商型号: CSJ-ST37854959
供应商: 海外现货
标准整包数: 1
NEWHAVEN DISPLAY LED显示器件 NHD-0220CW-AG3

NHD-0220CW-AG3概述


    产品简介

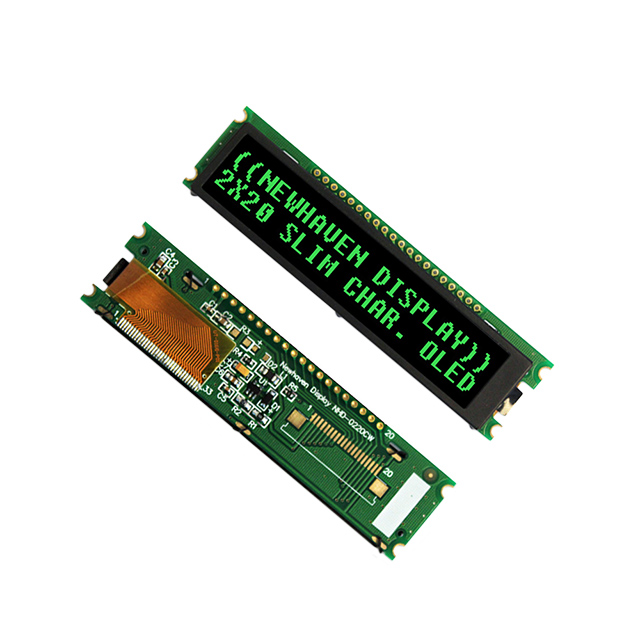

    NHD-0220CW-AG3是一款由Newhaven Display International, Inc.制造的字符型OLED显示模块。这款显示器具有2行×20字符的显示能力,内置可编程的LCD控制器。它支持多种接口方式,包括4/8位并行接口、SPI接口和I²C接口。工作电压范围为2.4V至5.5V,符合RoHS标准,拥有紧凑的设计。

    技术参数


    - 显示格式:2行×20字符
    - 控制器:US2066
    - 接口:4/8位并行、SPI、I²C
    - 工作电压:2.8V或5.0V
    - 供电电压(逻辑):2.4V~5.5V
    - 供电电压(I/O调节器):4.4V~5.5V
    - 工作温度范围:-40℃~85℃
    - 存储温度范围:-40℃~90℃
    - 功耗:工作电流为70mA~135mA,睡眠模式下为2mA~5mA
    - 视角:上下左右均为80°
    - 对比度:10,000:1
    - 响应时间:上升沿10µs,下降沿10µs
    - 亮度:50%检查板情况下为120cd/m²~150cd/m²
    - 使用寿命:25℃环境下为40,000小时

    产品特点和优势


    1. 多功能接口:支持4/8位并行接口、SPI接口和I²C接口,方便与不同类型的微处理器进行连接。
    2. 超薄设计:紧凑的设计使得NHD-0220CW-AG3适合用于空间受限的应用场景。
    3. 宽工作电压范围:2.4V~5.5V的工作电压范围使其适用于多种电源环境。
    4. 高对比度和广视角:对比度高达10,000:1,视角可达80°,确保良好的视觉体验。
    5. 长寿命和耐用性:即使在极端条件下也能保持良好的性能,使用寿命长达40,000小时。

    应用案例和使用建议


    应用案例
    NHD-0220CW-AG3广泛应用于工业控制面板、智能家居设备、仪表盘等领域,其中的一个典型应用是工业自动化设备上的状态显示。例如,在一台工业机器人上,可以通过这个模块来实时显示机器人的运行状态和报警信息。
    使用建议
    - 在安装时应注意散热问题,避免因过热导致寿命缩短。
    - 确保外部电路的电源稳定,避免电压波动对模块造成影响。
    - 配合不同的微处理器使用时,需参考相应的接口时序图进行设置,确保数据传输的准确性。

    兼容性和支持


    - 推荐连接器:推荐使用MOLEX 52271-2079作为柔性扁平电缆连接器。
    - 软件支持:提供详细的初始化代码示例,便于开发者快速集成到项目中。
    - 技术支持:厂商提供完善的售后服务和技术支持,包括但不限于软件更新、故障排查等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 显示屏无法正常显示 | 检查供电电压是否在2.4V~5.5V范围内;检查是否有正确的接口连接 |
    | 数据传输错误 | 检查接口时序是否正确;检查接线是否有短路或断开情况 |
    | 显示内容不完整 | 调整DDRAME地址设置 |

    总结和推荐


    NHD-0220CW-AG3凭借其多接口支持、高对比度和广视角的特点,在各种应用场景中表现出色。其强大的兼容性、稳定的性能和良好的技术支持使得这款产品在市场上具备较强的竞争力。对于需要高性能、多用途显示模块的项目来说,NHD-0220CW-AG3是一个理想的选择。
    因此,我强烈推荐使用NHD-0220CW-AG3作为您的下一个项目的显示解决方案。

NHD-0220CW-AG3参数

参数
接口方式 I2C,SPI,并联
显示模式 消极的
视角 80°
显示颜色 绿色
显示尺寸 -
字符高度 5.57mm
显示高度 77.92mm
字符宽度 3.22mm
发光强度 -
控制器类型 US2066
背光颜色 黑色
显示宽度 16.28mm
触碰模式 -
分辨率(pixels) -
显示类型 OLED
长*宽*高 92mm*23.3mm*2.5mm
应用等级 工业级
零件状态 在售
包装方式 散装

NHD-0220CW-AG3厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-0220CW-AG3数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-0220CW-AG3 NHD-0220CW-AG3数据手册

NHD-0220CW-AG3封装设计

查看详情并下载
Symbol
Footprint
3D Model
