NHD-1.5-128128G

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 80° 128 x 128 串联,并联 OLED 1.5in 反射式,穿透 红,红色,绿,绿色,蓝,蓝色 28.86mm 28.86mm SSD1351 34mm(宽度)*1.6mm(高度)
供应商型号: SG-NHD-1.5-128128G
供应商: 国内现货
标准整包数: 1
NEWHAVEN DISPLAY LED显示器件 NHD-1.5-128128G

NHD-1.5-128128G概述

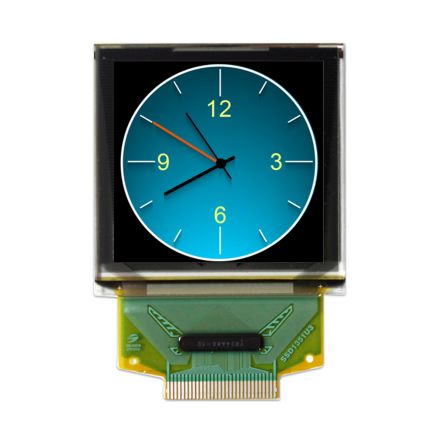

    # NHD-1.5-128128G Graphic Color OLED Display

    产品简介


    NHD-1.5-128128G是一款由Newhaven Display生产的1.5英寸对角线尺寸的彩色有机发光二极管(OLED)显示屏。这款显示屏具有128x128像素的分辨率,内置SSD1351控制器,支持并行或串行微处理器接口。它符合RoHS标准,适用于各种需要高分辨率和良好色彩显示的应用场景,如工业控制、医疗设备和便携式设备等。

    技术参数


    基本信息
    - 显示屏尺寸:1.5英寸
    - 分辨率:128x128像素
    - 接口类型:并行(8位)或串行(SPI)
    - 控制器:SSD1351
    - 供应电压:
    - 逻辑电压(VDD):2.5V
    - 显示电压(VCC):13V
    - I/O引脚电压(VDDIO):1.8V
    - 操作电压(VCI):2.8V
    - 操作温度范围:-40°C 至 +70°C
    - 存储温度范围:-40°C 至 +85°C
    电气特性
    - 逻辑供电电流(VCC=13V,50% ON):23.2mA 至 29.0mA
    - 显示供电电流(VCC=13V,100% ON):33.4mA 至 42.0mA
    - 供电电流(睡眠模式,VCI=2.8V):4μA 至 20μA
    - “高”电平输入电压(VIH):≥ 0.8 VDDIO
    - “低”电平输入电压(VIL):≤ 0.2 VDDIO
    - “高”电平输出电压(VOH):≥ 0.9 VDDIO
    - “低”电平输出电压(VOL):≤ 0.1 VDDIO
    光学特性
    - 最佳观看角度(Top):≥ 80°
    - 最佳观看角度(Bottom):≥ 80°
    - 最佳观看角度(Left):≥ 80°
    - 最佳观看角度(Right):≥ 80°
    - 对比度:> 10,000:1
    - 响应时间(上升):≤ 10us
    - 响应时间(下降):≤ 10us
    - 亮度(50% Checkerboard):70 cd/m² 至 90 cd/m²

    产品特点和优势


    NHD-1.5-128128G的主要优势在于其高分辨率和广泛的温度适应性。内置SSD1351控制器使得操作更加灵活,并且支持多种接口方式。它的宽广的工作温度范围使得其能够在恶劣环境中稳定工作,满足工业控制和医疗设备的需求。此外,其出色的对比度和响应时间确保了图像的清晰度和动态效果。

    应用案例和使用建议


    应用案例
    - 工业控制系统:实时监控和数据分析。
    - 医疗设备:患者监测和诊断。
    - 便携式设备:手持终端和移动设备。
    使用建议
    - 在进行初始化时,务必按照手册中的步骤来设置各项参数,以确保正常工作。
    - 在使用过程中,注意保持供电电压在规定的范围内,避免过压损坏。
    - 对于低温环境下的操作,可以适当延长初始化时间,以确保稳定运行。

    兼容性和支持


    NHD-1.5-128128G 支持8位并行接口和3/4线SPI接口,可以方便地与其他MCU(微控制器)进行连接。厂商提供技术支持,可以通过访问网站获得相关文档和驱动程序。

    常见问题与解决方案


    常见问题
    1. 初始化失败
    - 解决方案:检查所有接线是否正确,确保供电电压在规定范围内。
    2. 图像显示不全
    - 解决方案:确认分辨率和初始化设置是否正确无误,重新初始化。
    3. 功耗异常高
    - 解决方案:检查是否存在短路现象,确认供电电压是否稳定。

    总结和推荐


    综上所述,NHD-1.5-128128G是一款高性能的1.5英寸彩色OLED显示屏,具备高分辨率、宽工作温度范围和优秀的光学特性。其内置的SSD1351控制器使其操作更为灵活,同时支持多种接口方式。尽管价格可能略高于其他同类产品,但其卓越的性能和广泛的应用范围使其成为许多工业和医疗设备的理想选择。我们强烈推荐使用这款显示屏。

NHD-1.5-128128G参数

参数
显示颜色 红,红色,绿,绿色,蓝,蓝色
背光颜色 -
显示尺寸 1.5in
字符高度 -
字符宽度 -
触碰模式 -
显示模式 反射式,穿透
显示高度 28.86mm
分辨率(pixels) 128 x 128
发光强度 -
控制器类型 SSD1351
接口方式 串联,并联
视角 80°
显示类型 OLED
显示宽度 28.86mm
长*宽*高 34mm(宽度)*1.6mm(高度)
应用等级 工业级
零件状态 在售
包装方式 托盘

NHD-1.5-128128G厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-1.5-128128G数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-1.5-128128G NHD-1.5-128128G数据手册
