NHD-0208BZ-FL-YBW

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 并联 STN - 超扭转向列 反射式,穿透 蓝色 16mm 38mm 2.96mm 5.56mm LED - 黄/绿,绿色 58mm*32mm*13mm
供应商型号: SG-NHD-0208BZ-FL-YBW
供应商: 国内现货
标准整包数: 1
NEWHAVEN DISPLAY LED显示器件 NHD-0208BZ-FL-YBW

NHD-0208BZ-FL-YBW概述


    产品简介

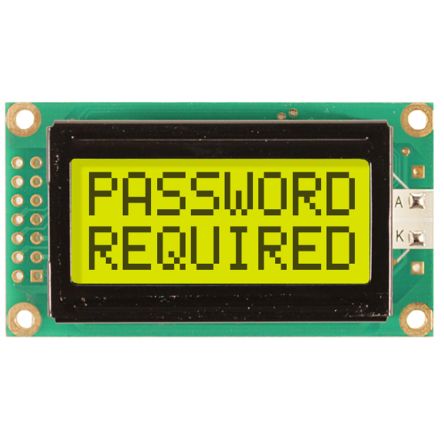

    NHD-0208BZ-FL-YBW 液晶显示屏模块
    这款电子元器件是一款字符型液晶显示模块(LCD),设计用于各种嵌入式系统及便携式设备。该模块具有两行显示,每行可显示8个字符,内置ST7066U控制器,支持正相显示模式(STN),背光为黄色绿色,适合多种应用环境。主要功能包括字符显示、指令控制和动态数据显示等。它广泛应用于工业控制、医疗设备、消费电子产品等领域。

    技术参数


    工作条件
    - 工作温度范围: -20°C 至 +70°C
    - 存储温度范围: -30°C 至 +80°C
    电源要求
    - 逻辑供电电压(VDD): 4.8V 至 5.2V
    - 对比度供电电压(VLCD): 4.2V 至 4.6V
    - 背光电流(ILED): 40mA 至 90mA
    - 背光电压(VLED): 3.8V 至 4.4V
    输入输出电平
    - 高电平输入(VIH): 2.2V 至 VDD
    - 低电平输入(VIL): 0V 至 0.6V
    - 高电平输出(VOH): 2.4V 至 VDD
    - 低电平输出(VOL): 0V 至 0.4V
    其他特性
    - 显示模式:正相/黄色绿色/反射式
    - 视角:上下左右各±60°
    - 对比度比(CR): 2:1 至 5:1
    - 响应时间:上升时间(TR): 150ms至250ms;下降时间(TF): 200ms至300ms

    产品特点和优势


    1. 紧凑设计: 小尺寸设计,适合空间受限的应用场景。
    2. 内置控制器: 内置ST7066U控制器,简化设计,降低开发难度。
    3. 高可靠性: 经过高温、低温、振动和静电测试,确保长期稳定运行。
    4. 灵活配置: 支持8位/4位接口模式,满足不同系统的集成需求。
    5. 易于使用: 提供详细的初始化程序示例,方便快速上手。

    应用案例和使用建议


    应用案例
    - 工业控制面板: 显示实时监控数据。
    - 医疗设备: 显示患者生命体征数据。
    - 家用电器: 作为操作界面显示状态信息。
    使用建议
    - 确保供电电压稳定,避免因电压波动导致显示异常。
    - 针对不同的应用需求,合理调整背光亮度以节省功耗。
    - 在复杂环境中,增加滤波电路以提高抗干扰能力。

    兼容性和支持


    兼容性
    - 接口: 支持8位/4位并行接口,可与多种微处理器无缝连接。
    - 驱动方式: 驱动电流限制在60mA以内,确保长寿命。
    支持资源
    - 论坛支持: 提供在线技术支持平台,帮助用户解决问题。
    - 代码示例: 提供丰富的编程实例,加速开发进程。
    - 文档资料: 包括技术手册、控制器规格书等详细文档。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 显示内容不完整 | 检查初始化设置,确保正确配置地址指针 |
    | 背光亮度不足 | 增加背光供电电压至4.1V |
    | 数据传输不稳定 | 检查连接线路,确保接地良好 |

    总结和推荐


    产品综评
    NHD-0208BZ-FL-YBW 液晶显示屏模块凭借其紧凑的设计、强大的兼容性和高可靠性,在众多应用场景中表现出色。无论是工业还是消费类电子产品,这款模块都具备显著的优势和竞争力。
    推荐结论
    我们强烈推荐这款产品给需要高性能字符显示模块的开发者和制造商。其易用性、稳定性以及丰富的支持资源使其成为一款值得信赖的选择。对于追求高效开发和长期稳定性的项目,NHD-0208BZ-FL-YBW 是理想之选。

NHD-0208BZ-FL-YBW参数

参数
接口方式 并联
字符宽度 2.96mm
背光颜色 LED - 黄/绿,绿色
显示高度 38mm
显示颜色 蓝色
触碰模式 -
控制器类型 -
字符高度 5.56mm
显示尺寸 -
显示类型 STN - 超扭转向列
视角 -
显示模式 反射式,穿透
发光强度 -
显示宽度 16mm
分辨率(pixels) -
长*宽*高 58mm*32mm*13mm
零件状态 在售
包装方式 盒装

NHD-0208BZ-FL-YBW厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-0208BZ-FL-YBW数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-0208BZ-FL-YBW NHD-0208BZ-FL-YBW数据手册

NHD-0208BZ-FL-YBW封装设计

查看详情并下载
Symbol
Footprint
3D Model
