NHD-C0216CU-FSW-GBW-3V3

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 并联 STN - Super-Twisted Nematic 透射式 蓝色 14.3mm 45.7mm ST-7032 2.21mm 4.68mm LED - 白色,白色 56mm*25.3mm*5.5mm
供应商型号: NHD-C0216CU-FSW-GBW-3V3
供应商: Master
标准整包数: 5
NEWHAVEN DISPLAY LED显示器件 NHD-C0216CU-FSW-GBW-3V3

NHD-C0216CU-FSW-GBW-3V3概述

    # 高品质COG液晶显示模块——NHD-C0216CU-FSW-GBW-3V3

    产品简介

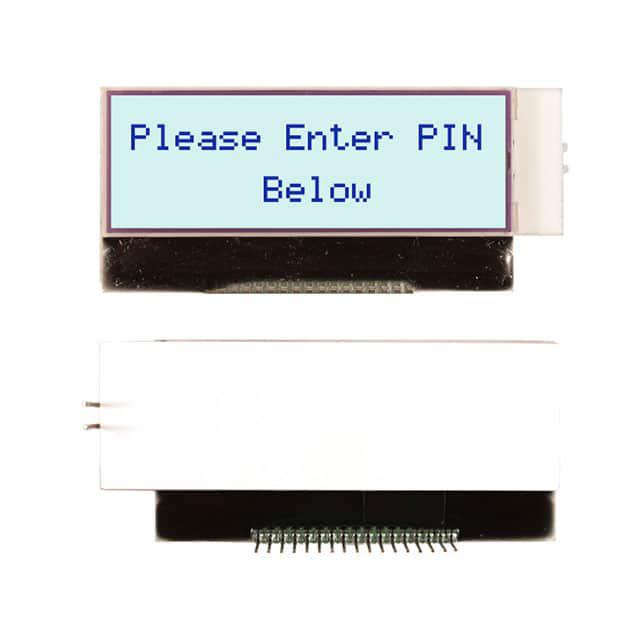

    NHD-C0216CU-FSW-GBW-3V3 是由Newhaven Display公司生产的COG(Chip-on-Glass)液晶显示模块,属于COG、2行x16字符型显示器。这款显示模块采用内置ST7032-0D控制器,可通过8位并行数据输入接口与微处理器(MPU)进行通信。此外,它还具备透反式显示模式,能够在不同的光线条件下表现出色。产品具有宽温度范围支持,适用于各种严苛的工作环境。

    技术参数


    主要规格
    - 显示类型: 2行 x 16字符
    - 驱动器: 1/16 Duty, 1/5 Bias
    - 电压要求: VDD: 3.0V; VLCD: 5.0V
    - 控制器: 内置ST7032-0D控制器
    - 工作温度范围: -20°C 到 +70°C
    - 存储温度范围: -30°C 到 +80°C
    电气特性
    - 供电电压范围: 2.7V 至 3.5V
    - 静态电流: 150µA 至 600µA
    - 对比度控制电压: 4.7V 至 5.3V
    - 输出电压: 0.75VDD 至 VDD
    光学特性
    - 最优视角: 上下±30°,左右±40°
    - 对比度比: 2至5
    - 响应时间: 上升沿 90ms 至 100ms,下降沿 110ms 至 180ms
    背光
    - 驱动电流: 最大20mA
    - 背光电压: 2.8V 至 3.4V

    产品特点和优势


    NHD-C0216CU-FSW-GBW-3V3 液晶显示模块的独特之处在于其透反式设计,使得显示效果不受光线变化的影响,即使在低光照环境中也能清晰显示。该模块具有宽广的工作温度范围,适合于各种恶劣环境下的应用。其内置ST7032控制器提供灵活的控制选项,能够满足不同应用场景的需求。此外,该产品符合RoHS标准,确保环保无害。

    应用案例和使用建议


    应用案例
    这款显示器常用于工业设备、医疗仪器、智能家居等领域。例如,在医疗设备上,它可用于显示病人的实时健康数据;在智能家居中,它可以作为环境传感器的数据展示窗口。
    使用建议
    在使用过程中,需要根据实际应用场景调整驱动电压和电流。为保证最佳显示效果,建议将驱动电流保持在20mA附近,并确保驱动电压稳定在3.0V。

    兼容性和支持


    NHD-C0216CU-FSW-GBW-3V3 可以方便地与其他微处理器和控制板搭配使用。它还提供了详细的机械图纸和电路图,便于集成到现有系统中。厂商提供了全面的技术支持和售后服务,包括在线资源和电话咨询,确保用户能够顺利进行安装和调试。

    常见问题与解决方案


    问题1:显示屏黑屏
    解决方案:检查VDD电压是否稳定在3.0V,并确保RST信号正确复位。
    问题2:屏幕闪烁
    解决方案:调整VLCD电压,确保其在4.7V至5.3V之间,并检查是否有噪声干扰。
    问题3:显示内容错乱
    解决方案:确保RS信号线连接正确,且RS信号在写入指令时为0,写入数据时为1。

    总结和推荐


    综上所述,NHD-C0216CU-FSW-GBW-3V3 是一款高性能的液晶显示模块,具有优良的光学特性、宽泛的工作温度范围以及坚固耐用的设计。无论是工业还是消费类应用,它都是一个可靠的选择。考虑到其优越的功能和稳定性,强烈推荐在需要高质量显示效果的应用中使用该产品。

NHD-C0216CU-FSW-GBW-3V3参数

参数
视角 -
显示模式 透射式
显示宽度 14.3mm
分辨率(pixels) -
显示颜色 蓝色
发光强度 -
背光颜色 LED - 白色,白色
接口方式 并联
触碰模式 -
字符宽度 2.21mm
字符高度 4.68mm
显示尺寸 -
显示类型 STN - Super-Twisted Nematic
显示高度 45.7mm
控制器类型 ST-7032
长*宽*高 56mm*25.3mm*5.5mm
应用等级 工业级
零件状态 在售
包装方式 散装

NHD-C0216CU-FSW-GBW-3V3厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-C0216CU-FSW-GBW-3V3数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-C0216CU-FSW-GBW-3V3 NHD-C0216CU-FSW-GBW-3V3数据手册

NHD-C0216CU-FSW-GBW-3V3封装设计

查看详情并下载
Symbol
Footprint
3D Model
