NHD-7.0CTP-CAPE-V

厂牌: NEWHAVEN DISPLAY
产品描述:
供应商型号: NHD-7.0CTP-CAPE-V-ND
供应商: Digi-Key
标准整包数: 1
NEWHAVEN DISPLAY 评估、开发板开发工具 NHD-7.0CTP-CAPE-V

NHD-7.0CTP-CAPE-V概述

    高质量文章:NHD-7.0CTP-CAPE-V 产品技术手册解读

    一、产品简介

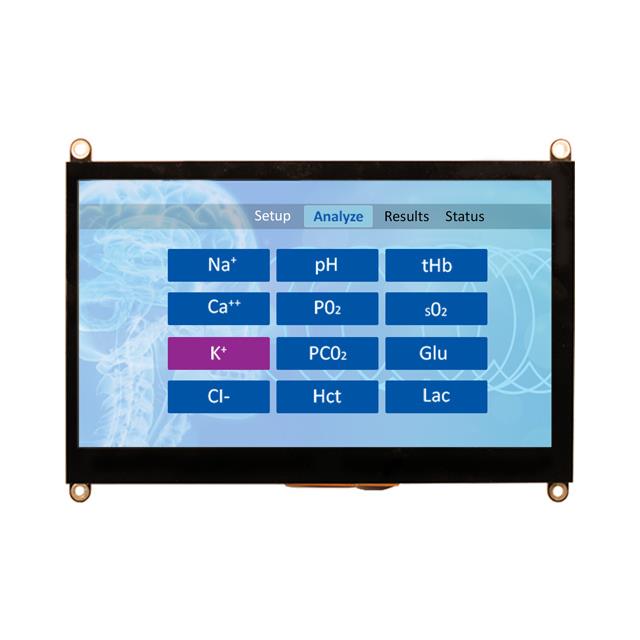

    NHD-7.0CTP-CAPE-V 是由 Newhaven Display 推出的一款集成式显示模块 + BeagleBone Black 扩展板(Cape),其核心硬件为一块 7.0 英寸的彩色 TFT 显示屏,结合了先进的电容触摸面板和高性能控制器。该产品特别适用于需要高分辨率显示、多点触控以及高性能处理能力的应用场景,如工业控制、医疗设备、物联网设备和多媒体终端等。
    主要特性:
    - 显示屏类型:7.0" 超高清 TFT 显示屏,分辨率为 800x480 像素。
    - 触摸面板:电容式多点触摸屏,支持多达五点同时触控及多种手势操作。
    - 显示接口:24 位并行 RGB 接口。
    - 模块兼容性:专为 BeagleBone Black 扩展板设计,方便与 ARM 系统协作。
    - 工作温度范围:宽温范围(-20°C 至 +70°C),支持工业级应用需求。

    二、技术参数


    | 参数类别 | 参数项 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 显示屏参数 | 分辨率 | - | 800x480 | - | 像素 |
    亮度 | 530 | 660 | - | cd/m² |
    对比度 | - | 400 | - | - |
    视角(全方向) | -70° | - | 70° | ° |
    色彩支持 | - | 16.7M | - | 种类 |
    | 电气特性 | 供电电压 | 4.8 | 5.0 | 5.5 | V |
    供电电流 | - | 1.5 | - | A |
    工作温度范围 | -20 | 70 | 70 | °C |
    | 触控面板特性 | 触摸 IC | FT5406EE8 | - | - | - |
    表面硬度 | - | ≥6 H | - | - |
    光线透过率 | 78% | 83% | 88% | % |

    三、产品特点和优势


    1. 高分辨率与色彩表现:NHD-7.0CTP-CAPE-V 拥有 800x480 的分辨率以及支持高达 16.7M 色彩的显示能力,适合高端工业人机界面和多媒体应用。
    2. 宽视角与抗眩光:凭借先进的 MVA 技术,该屏幕从任意角度均可获得清晰且舒适的视觉体验,同时采用抗反射涂层以减少反光干扰。
    3. 多功能触控支持:具备电容式五点触摸屏功能,结合缩放、滑动等高级手势输入,显著提升了用户体验。
    4. 模块化设计:作为 BeagleBone Black 的扩展板,可直接插入开发主板,极大简化了硬件集成流程。
    四、应用案例与使用建议
    应用场景:
    - 工业控制面板:适用于工厂自动化系统,提供实时监控与交互界面。
    - 医疗设备:支持高清触控界面,用于手术室或诊断设备的操作。
    - 物联网终端:作为智能家居或其他智能终端的显示屏,满足多样化用户需求。
    使用建议:
    - 在复杂环境下,建议使用湿度适中的环境,避免因潮湿导致触控灵敏度下降。
    - 确保供电电压稳定,以免影响模块运行稳定性。
    五、兼容性与支持
    该模块支持标准的 BeagleBone Black 接口,便于与 ARM 处理器协同工作。Newhaven Display 提供全面的技术支持服务,涵盖产品选型、应用开发和技术咨询。

    六、常见问题与解决方案


    1. 触摸失灵:检查触控模块连接是否松动,确认驱动程序正确安装。
    2. 屏幕花屏:重新校准显示屏,确保供电电压符合要求。
    3. 背光不亮:检查 PWM 控制设置是否正常。
    七、总结与推荐
    总体而言,NHD-7.0CTP-CAPE-V 是一款集高性能、高稳定性和广泛适用性于一体的电子元器件产品。其强大的触控能力和优异的显示效果使其成为高端人机交互界面的理想选择。推荐在对显示性能和多点触控有较高要求的项目中优先考虑使用。
    评分总结:
    优点:支持 16.7M 色彩显示,多点触控输入,宽温设计。
    缺点:价格偏高,需配合特定主机使用。
    综上所述,我们强烈推荐此款产品,特别是对于需要高精度触控与清晰显示的场景。
    最终评分:⭐⭐⭐⭐(4/5)

NHD-7.0CTP-CAPE-V参数

参数
长*宽*高 165mm*104mm*21mm
应用等级 工业级
零件状态 在售
包装方式 散装

NHD-7.0CTP-CAPE-V厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-7.0CTP-CAPE-V数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY 评估、开发板开发工具 NEWHAVEN DISPLAY NHD-7.0CTP-CAPE-V NHD-7.0CTP-CAPE-V数据手册

NHD-7.0CTP-CAPE-V封装设计

查看详情并下载
Symbol
Footprint
3D Model
