NHD-3.5-320240MF-20

厂牌: NEWHAVEN DISPLAY
产品描述:
供应商型号: SG-NHD-3.5-320240MF-20
供应商: 国内现货
标准整包数: 1
NEWHAVEN DISPLAY 评估、开发板开发工具 NHD-3.5-320240MF-20

NHD-3.5-320240MF-20概述

    NHD-3.5-320240MF-20 TFT 控制器板技术手册解析

    1. 产品简介

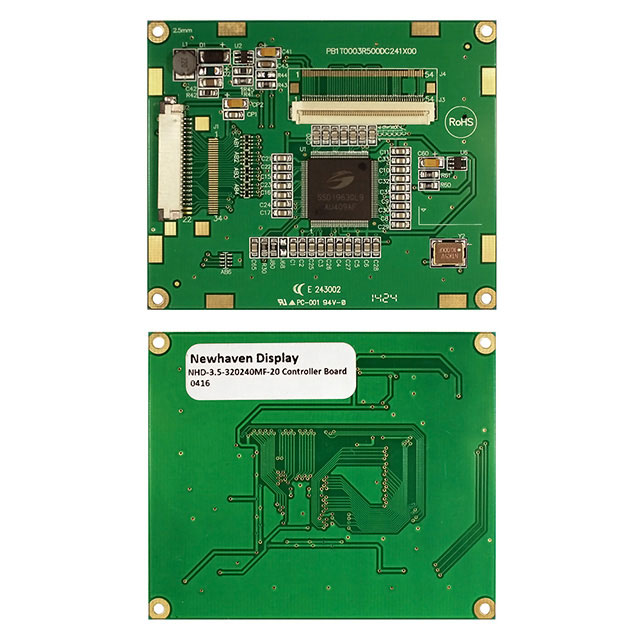

    NHD-3.5-320240MF-20 是一款基于 SSD1963 控制器的 TFT 显示屏控制器板,专为测试、评估及最终生产设计。该产品配备了一块 3.5 英寸对角线显示屏,分辨率为 320xRGBx240 像素,提供 20 针柔性扁平电缆(FFC)接口,便于与其他主控单元(MPU)连接。其主要功能是驱动彩色液晶显示屏,并通过灵活的接口选项支持多种应用场景。
    应用领域:
    - 消费电子产品(如便携式设备)
    - 工业控制设备
    - 医疗设备
    - 数据采集系统

    2. 技术参数


    以下为该产品的核心技术参数和技术规格:
    | 参数类别 | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 工作温度范围 | Operating Temperature | -20 +70 | ℃ |
    | 存储温度范围 | Storage Temperature | -30 +80 | ℃ |
    | 供电电压 | Supply Voltage (VDD) | 3.0 | 3.3 | 3.6 | V |
    | 供电电流 | Supply Current (IDD) 25 mA |
    | 输入高电平电压 | Input High Voltage (VIH)| 0.8VDD VDD | V |
    | 输入低电平电压 | Input Low Voltage (VIL)| VSS 0.2VDD | V |
    | 背光电压 | Backlight Voltage (VLED)| 18 | 19.2 | 20.4 | V |
    | 背光电流 | Backlight Current (ILED) 18 | 20 | mA |
    控制器信息:
    - 内置 SSD1963 控制器
    - 支持 8080 模式的并行接口
    - 接口时序符合工业标准

    3. 产品特点和优势


    NHD-3.5-320240MF-20 的主要特点和优势如下:
    - 高分辨率显示:320x240 像素的分辨率确保了图像清晰细腻。
    - SSD1963 控制器:支持丰富的图形处理功能,提升显示性能。
    - 多功能接口:提供灵活的接口选择(FFC),方便集成到不同平台。
    - 宽温域适应性:-20℃ 至 +70℃ 的工作温度范围使其适用于恶劣环境。
    - 卓越可靠性:通过高温存储、低温存储、振动测试等多项质量验证,确保长期稳定运行。

    4. 应用案例和使用建议


    该控制器板广泛应用于需要高性能显示的场景,例如:
    - 工业人机界面(HMI)
    - 医疗设备监控面板
    - 航空电子系统仪表盘
    使用建议:
    - 确保供电电压稳定在 3.3V ± 10%,避免过压或欠压。
    - 在背光电路中添加限流电阻,防止电流过大损坏 LED。
    - 根据应用需求调整显示屏的对比度和亮度设置。

    5. 兼容性和支持


    NHD-3.5-320240MF-20 支持主流的 MPU 接口(如 ARM、MSP430 等),并通过 FFC 连接实现与外部设备的无缝对接。厂商提供详尽的技术文档和支持服务,包括规格书下载地址(http://www.newhavendisplay.com/appnotes/SSD1963.pdf)及注意事项文档(www.newhavendisplay.com/specs/precautions.pdf)。

    6. 常见问题与解决方案


    以下是用户可能遇到的一些典型问题及其解决方法:
    | 问题描述 | 解决方案 |

    | 显示屏无响应 | 检查供电电压是否正常 |
    | 图像模糊 | 调整对比度和亮度设置 |
    | 屏幕闪烁 | 确认接口信号完整性,重新焊接引脚 |

    7. 总结和推荐


    NHD-3.5-320240MF-20 是一款功能强大且性能可靠的 TFT 显示屏控制器板,尤其适合对分辨率和稳定性要求较高的应用场景。凭借其内置 SSD1963 控制器、宽温域适应性和多种接口选项,该产品在市场上具有很强的竞争力。我们强烈推荐该产品作为高性能显示解决方案的核心组件。
    推荐指数:★★★★★

NHD-3.5-320240MF-20参数

参数
零件状态 在售
包装方式 盒装

NHD-3.5-320240MF-20厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-3.5-320240MF-20数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY 评估、开发板开发工具 NEWHAVEN DISPLAY NHD-3.5-320240MF-20 NHD-3.5-320240MF-20数据手册

NHD-3.5-320240MF-20封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 39.6 ¥ 330.66
库存: 10000
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 33066
