NHD-1.27-BREAKOUT

厂牌: NEWHAVEN DISPLAY
产品描述:
供应商型号: SG-NHD-1.27-BREAKOUT
供应商: 国内现货
标准整包数: 1
NEWHAVEN DISPLAY 评估、开发板开发工具 NHD-1.27-BREAKOUT

NHD-1.27-BREAKOUT概述

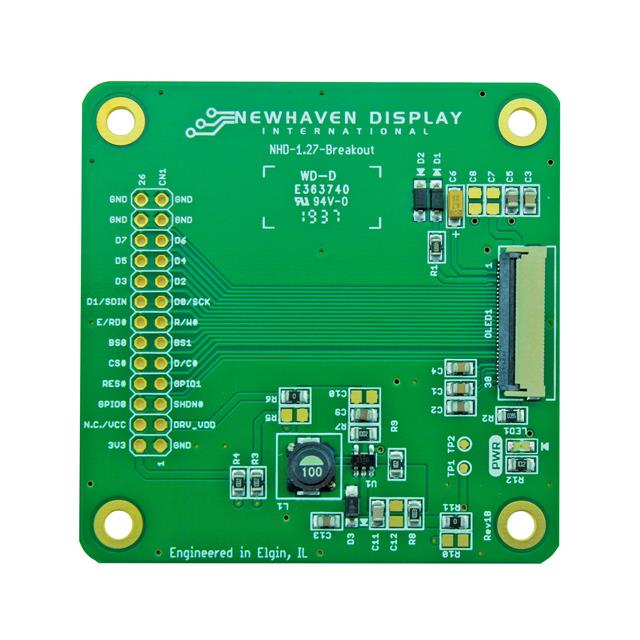

    NHD-1.27-Breakout:1.27" OLED显示屏扩展板技术手册

    1. 产品简介


    NHD-1.27-Breakout是一款专为1.27英寸彩色OLED玻璃设计的扩展板。这款由Newhaven Display International, Inc.生产的扩展板可以方便地连接到1.27英寸OLED显示屏上,适用于各种需要显示应用的场景,如工业仪表盘、智能家居、便携式设备等。

    2. 技术参数


    | 参数项 | 描述 | 值 |
    |
    | 显示屏尺寸 | 1.27英寸对角线大小 | 1.27英寸 |
    | 供电电压(逻辑电路) | 用于OLED逻辑电路的电源电压 | 2.8V ~ 3.5V |
    | 供电电压(BOOST电路) | 用于BOOST电路的电源电压 | 5.0V ~ 5.5V |
    | 供电电压(显示屏) | 用于显示屏的电源电压 | 11.5V ~ 12.5V |
    | 工作温度范围 | 操作温度范围 | -40°C ~ +70°C |
    | 存储温度范围 | 存储温度范围 | -40°C ~ +85°C |

    3. 产品特点和优势


    - BOOST电路支持:内置FAN5331SX BOOST转换器电路,确保OLED显示屏能够获得足够的驱动电压。
    - 灵活性配置:通过跳线选项可以灵活选择内部BOOST电路或外部VCC直接供电,以适应不同应用场景。
    - 广泛的应用场景:兼容多种接口模式(8位并行、SPI等),可满足不同项目需求。

    4. 应用案例和使用建议


    - 工业控制面板:利用8位并行接口模式实现复杂的数据读写操作,适合工业控制面板中使用。
    - 智能家居:通过SPI接口简化连接线路,适用于智能家电的LCD显示界面。
    - 便携式设备:考虑到功耗要求,建议选择使用外部供电模式,减少电路内部电流损耗。

    5. 兼容性和支持


    NHD-1.27-Breakout专为与Newhaven Display的NHD-1.27-12896G OLED玻璃配合使用而设计。公司提供相关技术文档和软件支持,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - Q1: 未接显示屏时对扩展板进行供电是否安全?
    - A1: 不推荐这样做,因为这样可能导致BOOST电路损坏。如果确实需要这样做,务必确保已经连接合适的OLED显示屏。

    - Q2: 如何配置BOOST电路的跳线选项?
    - A2: 默认设置是关闭R11,这意味着BOOST电路被启用。若要选择外部供电模式,则需要关闭R10,同时通过PIN 4输入外部VCC。

    7. 总结和推荐


    综上所述,NHD-1.27-Breakout是一款非常实用且高度可配置的1.27英寸OLED显示屏扩展板。无论是对于初学者还是经验丰富的工程师来说,它都提供了强大的功能和灵活性。建议在需要高分辨率彩色OLED显示应用的场合下考虑使用此产品。

NHD-1.27-BREAKOUT参数

参数
零件状态 在售
包装方式 托盘

NHD-1.27-BREAKOUT厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-1.27-BREAKOUT数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY 评估、开发板开发工具 NEWHAVEN DISPLAY NHD-1.27-BREAKOUT NHD-1.27-BREAKOUT数据手册

NHD-1.27-BREAKOUT封装设计

查看详情并下载
Symbol
Footprint
3D Model
