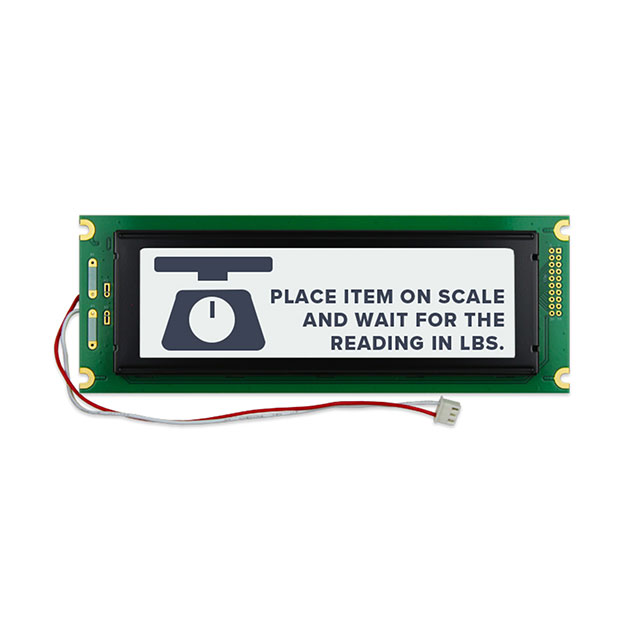

NHD-24064WG-ATFH-VZ#

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 非触控式 240 x 64 并联 FSTN - Film Super-Twisted Nematic 透射式 白色,黑色 133mm 39mm T6963C 白色 (黑色 - 倒转),LED - 白色 65mm(宽度)*16mm(高度)
供应商型号: NHD-24064WG-ATFH-VZ#
供应商: Master
标准整包数: 1
NEWHAVEN DISPLAY LED显示器件 NHD-24064WG-ATFH-VZ#

NHD-24064WG-ATFH-VZ#概述

    NHD-24064WG-ATFH-VZ# Graphic Liquid Crystal Display Module

    1. 产品简介


    产品类型:
    NHD-24064WG-ATFH-VZ# 是一款由Newhaven Display制造的图形液晶显示模块(LCM),具有240x64像素分辨率。
    主要功能:
    该模块内置RA6963控制器,可支持+5.0V电源供电。它采用FSTN正显技术,具有转反射特性,且在6点方向(顺时针)下视觉效果最佳。此外,它还配备了白光LED背光源,使其能在宽温度范围内正常工作。
    应用领域:
    这款模块广泛应用于工业控制面板、医疗器械、仪器仪表、家用电器、以及各种需要高清晰度文字和图形显示的设备。

    2. 技术参数


    - 像素分辨率: 240 x 64
    - 工作电压: +5.0V (VDD)
    - 工作电流: 8 mA 到 33 mA (IDD)
    - LCD驱动电压: 12.1V 到 12.9V (VLCD)
    - 背光电流: 25 mA 到 100 mA (ILED)
    - 背光电压: 3.4V 到 3.6V (VLED)
    - 工作温度范围: -20°C 至 +70°C (TOP)
    - 存储温度范围: -30°C 至 +80°C (TST)

    3. 产品特点和优势


    - 内置RA6963控制器: 这款控制器提供了出色的显示效果和丰富的指令集,简化了编程复杂度。
    - 宽温度范围: 支持在-20°C到+70°C范围内稳定运行,适合多种严苛的环境条件。
    - 高对比度: 采用了FSTN正显技术,确保即使在光照较强的环境下也能获得清晰的显示效果。
    - 转反射特性: 能够通过环境光线进行部分自发光显示,适用于不同亮度的使用环境。
    - 长寿命: 白色LED背光设计,工作寿命超过50,000小时。

    4. 应用案例和使用建议


    应用案例:
    这款模块已被成功应用于医疗设备、智能家居系统和各类工业控制面板中,展示了卓越的可靠性和稳定性。
    使用建议:
    1. 初始化配置: 在首次使用前,确保按照数据手册中的初始化程序对模块进行正确配置。
    2. 背光管理: 控制好背光电流,以延长LED背光的使用寿命。
    3. 温度管理: 在极端温度环境下使用时,确保散热良好,避免过热影响显示效果。
    4. 电源供应: 确保稳定的+5.0V电源供应,避免电压波动导致显示异常。

    5. 兼容性和支持


    - 兼容性: 该模块采用2.54mm间距的连接器,能够与大多数标准接口兼容。
    - 支持与维护: Newhaven Display提供详尽的技术文档和客户支持,确保用户能够顺利使用和维护该产品。

    6. 常见问题与解决方案


    - 问题1:模块显示不清晰
    - 解决方案: 检查电源电压是否稳定,并调整V0引脚的对比度设置。
    - 问题2:模块无法正常工作
    - 解决方案: 重新检查并确认所有接线正确无误,特别是VDD和VSS引脚的连接。
    - 问题3:背光亮度不足
    - 解决方案: 调整背光驱动电流,确保电流在推荐范围内。

    7. 总结和推荐


    总结:
    NHD-24064WG-ATFH-VZ# 作为一款高可靠性、多功能的图形液晶显示模块,拥有广泛的适用范围和良好的用户体验。其内置的RA6963控制器和先进的显示技术使其成为工业和消费电子领域的理想选择。
    推荐:
    我们强烈推荐NHD-24064WG-ATFH-VZ#用于需要高清晰度显示的应用场合。它的高性能、易用性和广泛的温度适应能力使其成为市场上同类产品的佼佼者。

NHD-24064WG-ATFH-VZ#参数

参数
视角 -
显示模式 透射式
显示宽度 133mm
字符宽度 -
控制器类型 T6963C
接口方式 并联
发光强度 -
显示尺寸 -
显示高度 39mm
字符高度 -
触碰模式 非触控式
背光颜色 白色 (黑色 - 倒转),LED - 白色
显示类型 FSTN - Film Super-Twisted Nematic
显示颜色 白色,黑色
分辨率(pixels) 240 x 64
长*宽*高 65mm(宽度)*16mm(高度)
应用等级 工业级
零件状态 在售
包装方式 盒装
