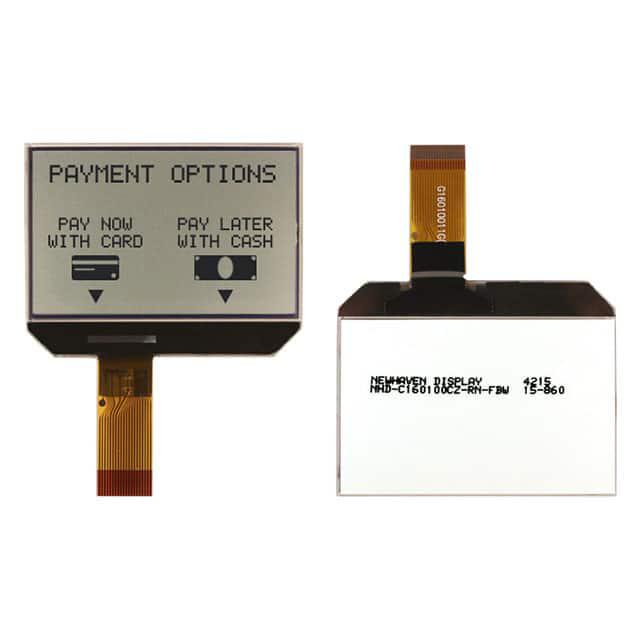

NHD-C160100CZ-RN-FBW

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 非触控式 160 x 100 串联,并联 FSTN - Film Super-Twisted Nematic 反射式 灰色,黑色 43.6mm 27.25mm ST-7528 Gray (黑色 - 倒转),Without 背光 51.5mm*39.7mm*2.1mm
供应商型号: SG-NHD-C160100CZ-RN-FBW
供应商: 国内现货
标准整包数: 1
NEWHAVEN DISPLAY LED显示器件 NHD-C160100CZ-RN-FBW

NHD-C160100CZ-RN-FBW概述

    # NHD-C160100CZ-RN-FBW COG Liquid Crystal Display Module

    产品简介


    NHD-C160100CZ-RN-FBW 是一款由Newhaven Display推出的COG(Chip-On-Glass)液晶显示模块。该产品拥有160x100像素的高分辨率,内置ST7528控制器,适用于需要高质量显示的应用场景。由于其内置的控制器和高分辨率,NHD-C160100CZ-RN-FBW 可以广泛应用于工业仪表、医疗设备、测量仪器和其他需要高精度显示的场合。

    技术参数


    尺寸和功能
    - 分辨率:160x100 像素
    - 控制器:ST7528
    - 接口:并行8080接口
    - 工作电压:+3.0V
    工作环境
    - 操作温度范围:-20°C 至 +70°C
    - 存储温度范围:-30°C 至 +80°C
    - 视角:6:00 最佳视角
    电气特性
    - 电源电压:2.7V至3.3V
    - 驱动电压:VLCD 11.5V ± 0.3V
    - 输入高电平:0.7VDD 至 VDD
    - 输入低电平:VSS 至 0.3VDD
    - 输出高电平:0.7VDD 至 VDD
    - 输出低电平:VSS 至 0.3VDD

    产品特点和优势


    1. 高分辨率:160x100 像素,提供清晰细腻的显示效果。
    2. 内置控制器:内置ST7528控制器,简化电路设计。
    3. 宽温度范围:-20°C 至 +70°C 的操作温度范围,确保在恶劣环境下正常工作。
    4. 反射式显示屏:无需背光,在强光下仍能保持良好可视性。

    应用案例和使用建议


    应用案例
    NHD-C160100CZ-RN-FBW 主要应用于工业仪表、医疗设备等领域。例如,在工业自动化控制面板上,它可显示实时数据和状态信息;在医疗设备中,它可以用于显示患者生命体征数据。
    使用建议
    1. 供电注意事项:确保电源电压稳定,避免电压波动对显示屏造成损害。
    2. 安装位置:尽量将显示屏安装在无强烈阳光直射的地方,以减少眩光对显示效果的影响。
    3. 软件配置:参考初始化程序,正确设置各个寄存器参数,以获得最佳显示效果。

    兼容性和支持


    NHD-C160100CZ-RN-FBW 通过并行8080接口与其他微处理器连接,支持多种嵌入式系统。Newhaven Display提供了详细的技术手册和初始化程序代码,方便用户进行开发和调试。此外,厂商还提供了详尽的质量检测报告和保修政策,确保产品的质量和可靠性。

    常见问题与解决方案


    问题1:如何正确初始化显示屏?
    解决方案:参考技术手册中的初始化程序代码,按步骤依次设置各个寄存器参数。
    问题2:如何处理驱动电压不稳定导致的显示异常?
    解决方案:确保电源稳定,必要时增加滤波电容以平滑电源波动。
    问题3:显示屏无法正常显示数据?
    解决方案:检查数据线连接是否牢固,确保数据传输无误;检查软件配置是否正确。

    总结和推荐


    综合评估
    NHD-C160100CZ-RN-FBW 是一款高性能、多功能的液晶显示模块,适合需要高精度显示的应用场合。其宽温度范围、内置控制器和高分辨率等特点使其在工业和医疗设备中具有广泛应用前景。
    推荐结论
    总体而言,NHD-C160100CZ-RN-FBW 是一款值得推荐的产品。无论是从产品质量、功能性还是技术支持方面考虑,它都是工业和医疗设备开发的理想选择。

NHD-C160100CZ-RN-FBW参数

参数
触碰模式 非触控式
显示尺寸 -
发光强度 -
显示宽度 43.6mm
字符宽度 -
接口方式 串联,并联
控制器类型 ST-7528
分辨率(pixels) 160 x 100
背光颜色 Gray (黑色 - 倒转),Without 背光
显示颜色 灰色,黑色
显示模式 反射式
字符高度 -
显示类型 FSTN - Film Super-Twisted Nematic
显示高度 27.25mm
视角 -
长*宽*高 51.5mm*39.7mm*2.1mm
应用等级 工业级
包装方式 盒装

NHD-C160100CZ-RN-FBW厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-C160100CZ-RN-FBW数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-C160100CZ-RN-FBW NHD-C160100CZ-RN-FBW数据手册

NHD-C160100CZ-RN-FBW封装设计

查看详情并下载
Symbol
Footprint
3D Model
