NHD-0108FZ-FL-YBW-33V3

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 并联 STN - Super-Twisted Nematic 透射式 蓝色 16.4mm 64.5mm SPLC780D OR ST7066U 6.45mm 10.75mm Green,LED - Yellow/Green 84mm*44mm*13.5mm
供应商型号: SG-NHD-0108FZ-FL-YBW-33V3
供应商: 国内现货
标准整包数: 1
NEWHAVEN DISPLAY LED显示器件 NHD-0108FZ-FL-YBW-33V3

NHD-0108FZ-FL-YBW-33V3概述


    产品简介

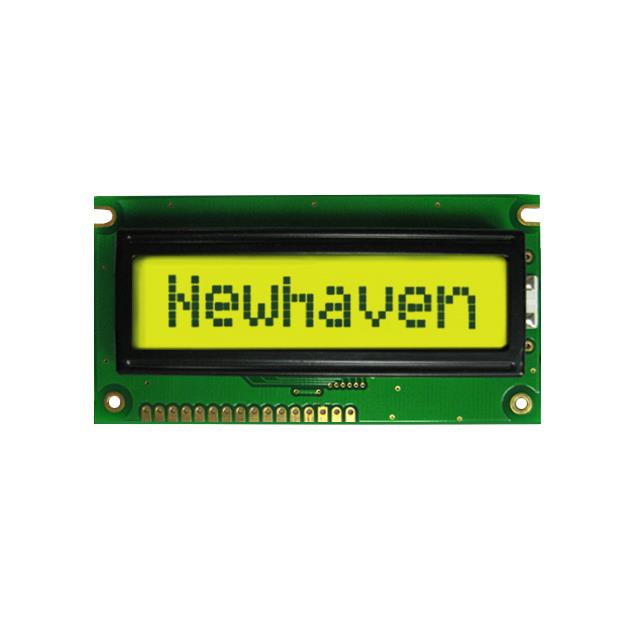

    NHD-0108FZ-FL-YBW-33V3字符液晶显示模块是Newhaven Display推出的一款1行8字符的字符型液晶显示模块。该模块具有内置控制器(ST7066U),采用+3.3V电源供电,适用于各种小型电子设备,如仪表盘、家用电器、测量仪器等。该模块采用透反式黄色/绿色背光,可在宽温范围内正常工作,并且符合RoHS标准,保证了环保和安全。

    技术参数


    工作环境
    - 操作温度范围:-20°C至+70°C
    - 存储温度范围:-30°C至+80°C
    电气特性
    - 供电电压:3.1V 至 3.5V
    - 逻辑供电电压:+3.3V
    - LCD对比度供电电压:2.8V 至 3.2V
    - “H”电平输入:0.7 VDD 至 VDD
    - “L”电平输入:GND 至 0.6V
    - “H”电平输出:0.75 VDD 至 VDD
    - “L”电平输出:GND 至 0.2 VDD
    - 背光电流:130mA 至 160mA
    - 背光供电电压:2.8V 至 3.2V
    光学特性
    - 最佳视角:
    - 上方:-40°
    - 下方:+60°
    - 左侧:-60°
    - 右侧:+60°
    - 对比度:2至5
    - 响应时间:
    - 上升时间:150ms 至 250ms
    - 下降时间:200ms 至 300ms

    产品特点和优势


    - 内置控制器:ST7066U内置控制器简化了硬件设计。
    - 宽温工作范围:-20°C至+70°C的工作温度使其适用于多种恶劣环境。
    - 高可靠性:通过多项环境测试,确保了高稳定性和长寿命。
    - 低功耗:支持3.3V供电,功耗低。
    - 易于集成:采用标准的16针接口,方便与各类微处理器连接。

    应用案例和使用建议


    应用案例
    - 用于汽车仪表盘显示
    - 家用电器显示屏
    - 测量仪器读数显示
    使用建议
    - 在高温环境下使用时,注意散热以避免过热。
    - 为了获得最佳显示效果,建议调节对比度电压至合适的水平。
    - 由于背光电流较大,需保证供电电路有足够的驱动能力。

    兼容性和支持


    - 兼容性:该模块采用标准的16针接口,与市面上大多数微处理器兼容。
    - 支持服务:Newhaven Display提供详细的技术文档、初始化程序代码和相关支持,确保用户能够顺利集成并使用该模块。

    常见问题与解决方案


    常见问题
    1. 显示不清
    2. 对比度过高或过低
    解决方案
    1. 显示不清:检查供电电压是否符合要求,尝试调整背光电流或对比度电压。
    2. 对比度过高或过低:通过调整V0引脚的电压来控制对比度,通常将V0设置在0.3V左右可以获得较好的显示效果。

    总结和推荐


    NHD-0108FZ-FL-YBW-33V3字符液晶显示模块凭借其稳定的性能、广泛的温度适应性和可靠的设计,在各类电子设备中表现出色。它的内置控制器简化了设计,宽温工作范围使得它在各种环境中都能稳定工作。如果你正在寻找一款功能强大、易于集成的显示模块,这款产品将是不错的选择。强烈推荐使用此模块。

NHD-0108FZ-FL-YBW-33V3参数

参数
触碰模式 -
显示宽度 16.4mm
字符宽度 6.45mm
视角 -
发光强度 -
接口方式 并联
显示颜色 蓝色
字符高度 10.75mm
显示模式 透射式
显示高度 64.5mm
分辨率(pixels) -
背光颜色 Green,LED - Yellow/Green
显示类型 STN - Super-Twisted Nematic
控制器类型 SPLC780D OR ST7066U
显示尺寸 -
长*宽*高 84mm*44mm*13.5mm
零件状态 在售
包装方式 散装

NHD-0108FZ-FL-YBW-33V3厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-0108FZ-FL-YBW-33V3数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-0108FZ-FL-YBW-33V3 NHD-0108FZ-FL-YBW-33V3数据手册

NHD-0108FZ-FL-YBW-33V3封装设计

查看详情并下载
Symbol
Footprint
3D Model
