NHD-0220WH-LTGH-JT#

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 并联 STN - Super-Twisted Nematic 透射式 蓝色 23mm 149mm KS0066U 6mm 9.66mm LED - 白色,白色 180mm*40mm*13.9mm
供应商型号: SG-NHD-0220WH-LTGH-JT#
供应商: 国内现货
标准整包数: 1

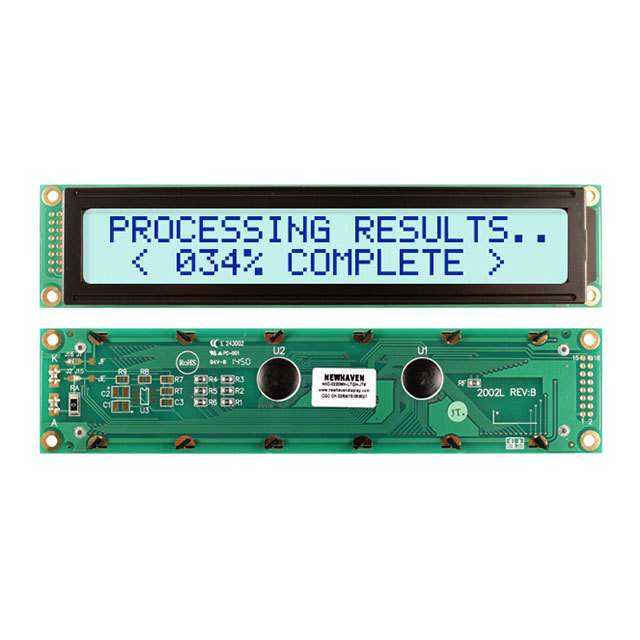

NEWHAVEN DISPLAY LED显示器件 NHD-0220WH-LTGH-JT#

NHD-0220WH-LTGH-JT#概述


    产品简介


    NHD-0220WH-LTGH-JT#
    产品类型:字符液晶显示模块
    主要功能:2行×20字符显示,内置控制器(ST7066U),白光LED背光,具有宽温度范围及6:00最佳视角,可选英语和日语标准字体
    应用领域:广泛应用于各种工业控制、仪器仪表、消费电子产品等领域

    技术参数


    - 供电电压:+5.0V
    - 工作温度范围:-20℃ 至 +70℃
    - 存储温度范围:-30℃ 至 +80℃
    - 供应电流:0.5mA 至 3.5mA
    - 对比度调节电压:4.2V 至 4.5V
    - 输入高电平:≥0.7VDD
    - 输入低电平:≤0.6V
    - 输出高电平:≥3.9V
    - 输出低电平:≤0.4V
    - 背光供电电压:3.4V 至 3.6V
    - 背光供电电流:48mA 至 60mA
    - 背光寿命:50,000小时
    - 光学特性:
    - 最佳视场角:上下各20°,左右各30°
    - 对比度比:≥2:1
    - 响应时间:上升时间<200ms,下降时间<200ms

    产品特点和优势


    1. 高可靠性:宽温度范围设计,确保在极端环境下正常工作
    2. 广视角:6:00最佳视角,满足不同角度观看需求
    3. 内置控制器:内置ST7066U控制器,简化硬件设计
    4. 低功耗:低电流消耗,适合电池供电设备
    5. 多功能:可设置多种显示模式,满足多样化应用需求

    应用案例和使用建议


    应用案例
    该产品适用于多种应用场景,如工业自动化控制系统、医疗设备、消费电子产品等。例如,在一个工业控制系统中,通过设置不同的显示内容,可以实时监测设备状态和运行数据。
    使用建议
    1. 初始化配置:确保在通电后进行适当的初始化配置,以保证模块正常工作。
    2. 电源稳定性:使用稳定的电源,避免电压波动对模块造成影响。
    3. 环境适应性:在选择安装位置时,考虑环境温度和湿度因素,确保产品稳定运行。

    兼容性和支持


    - 兼容性:适用于各种8位和4位微处理器接口
    - 支持:厂商提供技术支持和维护服务,可通过官方网站获取更多帮助文档和软件资源

    常见问题与解决方案


    常见问题
    1. 初始化失败
    2. 显示内容不正确
    3. 背光无法点亮
    解决方案
    1. 初始化失败:检查电源电压是否符合要求,确保所有连接线牢固无误。
    2. 显示内容不正确:确认指令执行是否成功,检查参数设置是否正确。
    3. 背光无法点亮:检查背光电源电压是否在规定范围内,确认连接线是否完好。

    总结和推荐


    综合评估
    NHD-0220WH-LTGH-JT#是一款高性能的字符液晶显示模块,具备宽温度范围、低功耗、高可靠性等特点,非常适合在工业控制、医疗设备等领域应用。
    推荐使用
    强烈推荐使用此款产品,无论是从功能特性还是性价比方面,它都是市场上优秀的选择。通过适当的配置和维护,可以充分发挥其潜力,为各种应用提供高效稳定的显示解决方案。

NHD-0220WH-LTGH-JT#参数

参数
显示宽度 23mm
分辨率(pixels) -
发光强度 -
字符宽度 6mm
触碰模式 -
显示模式 透射式
接口方式 并联
控制器类型 KS0066U
显示类型 STN - Super-Twisted Nematic
字符高度 9.66mm
背光颜色 LED - 白色,白色
显示尺寸 -
显示高度 149mm
视角 -
显示颜色 蓝色
长*宽*高 180mm*40mm*13.9mm
零件状态 在售
包装方式 盒装

NHD-0220WH-LTGH-JT#厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-0220WH-LTGH-JT#数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-0220WH-LTGH-JT# NHD-0220WH-LTGH-JT#数据手册

NHD-0220WH-LTGH-JT#封装设计

查看详情并下载
Symbol
Footprint
3D Model
