NHD-0108BZ-RN-YBW

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 并联 STN - Super-Twisted Nematic 反射式 灰色 12.6mm 35mm SPLC780D OR ST7066U 3.4mm 7.1mm Green,Without 背光 53mm*24.2mm*11mm
供应商型号: SG-NHD-0108BZ-RN-YBW
供应商: 国内现货
标准整包数: 1
NEWHAVEN DISPLAY LED显示器件 NHD-0108BZ-RN-YBW

NHD-0108BZ-RN-YBW概述

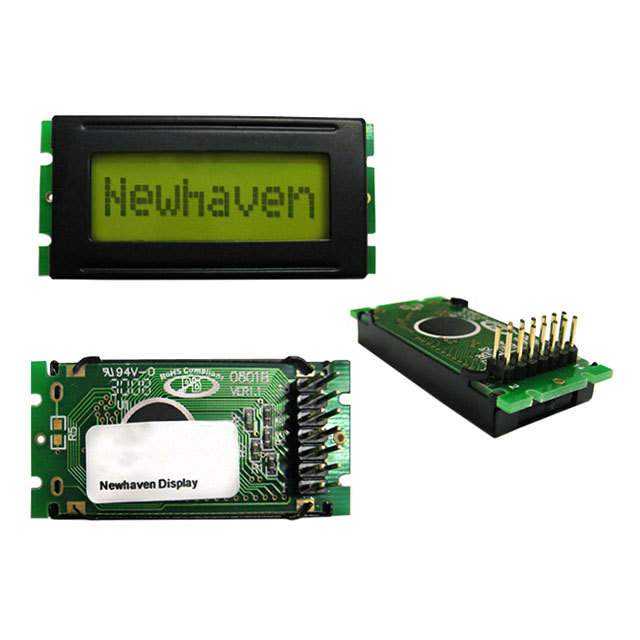

    # NHD-0108BZ-RN-YBW Character Liquid Crystal Display Module

    产品简介


    NHD-0108BZ-RN-YBW是一款由Newhaven Display制造的字符型液晶显示模块。该模块具有1行8个字符的显示能力,内置控制器(型号为ST7066U),能够通过简单的接口连接实现显示功能。适用于各种小型设备及嵌入式系统中的用户界面展示。

    技术参数


    主要

    技术参数


    - 型号:NHD-0108BZ-RN-YBW
    - 尺寸:1行 x 8字符
    - 控制器:内置ST7066U
    - 电源:+5.0V
    - 偏压:1/8 duty, 1/4 bias
    - 工作温度范围:-20℃至+70℃
    - 存储温度范围:-30℃至+80℃
    - 操作电流:0.5mA 至 2.5mA
    - 响应时间:上升沿 120ms 至 150ms,下降沿 120ms 至 150ms
    电气特性
    - 供电电压:4.8V 至 5.2V
    - 对比度电压:VLCD(相对于VDD):4.4V
    - 输入高电平:VIH ≥ 0.7 VDD
    - 输入低电平:VIL ≤ 0.6V
    - 输出高电平:VOH ≥ 3.9V
    - 输出低电平:VOL ≤ 0.4V
    光学特性
    - 最优视角:上 ±40°,下 ±60°,左 ±60°,右 ±60°
    - 对比度比:≥ 2

    产品特点和优势


    NHD-0108BZ-RN-YBW拥有多种优点,例如内置ST7066U控制器使其易于集成,1/8 duty, 1/4 bias的设计保证了较低的功耗。该模块能够在宽温度范围内工作(-20℃至+70℃),使其适用于各种恶劣环境。此外,该模块通过了多项耐久性测试,确保了其在长期使用中的稳定性和可靠性。

    应用案例和使用建议


    NHD-0108BZ-RN-YBW常用于小型仪器仪表、遥控器、家电面板等场合。以下是几个典型的应用场景:
    - 小型设备界面:适合显示设备状态、日期、时间等简单信息。
    - 家用电器控制面板:用于显示冰箱、微波炉等设备的工作状态。
    使用建议:
    - 确保电源稳定,避免电压波动。
    - 注意调节对比度电压(V0),以获得最佳显示效果。
    - 在设计电路时,应考虑适当的去耦电容,以减小干扰。

    兼容性和支持


    NHD-0108BZ-RN-YBW采用标准2.54mm间距针脚,便于安装和焊接。与大多数MCU(如Arduino、STM32等)兼容。Newhaven Display提供详尽的技术文档和示例程序,帮助用户快速上手。

    常见问题与解决方案


    1. 问题:显示乱码
    - 解决办法:检查是否正确发送初始化指令。确保按照手册中的初始化步骤操作。
    2. 问题:显示闪烁
    - 解决办法:调节对比度电压(V0),并检查是否连接正确。
    3. 问题:显示不全
    - 解决办法:检查是否正确设置DDRAM地址。

    总结和推荐


    NHD-0108BZ-RN-YBW是一款可靠的字符型液晶显示模块,适用于多种应用场景。其稳定的性能和广泛的适用性使其成为众多项目开发的理想选择。强烈推荐用于需要简单文本显示功能的设备中。
    希望以上内容对您有所帮助!

NHD-0108BZ-RN-YBW参数

参数
视角 -
显示类型 STN - Super-Twisted Nematic
控制器类型 SPLC780D OR ST7066U
显示尺寸 -
显示模式 反射式
字符高度 7.1mm
背光颜色 Green,Without 背光
显示宽度 12.6mm
字符宽度 3.4mm
接口方式 并联
发光强度 -
分辨率(pixels) -
显示颜色 灰色
触碰模式 -
显示高度 35mm
长*宽*高 53mm*24.2mm*11mm
应用等级 工业级
零件状态 在售
包装方式 散装

NHD-0108BZ-RN-YBW厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-0108BZ-RN-YBW数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-0108BZ-RN-YBW NHD-0108BZ-RN-YBW数据手册

NHD-0108BZ-RN-YBW封装设计

查看详情并下载
Symbol
Footprint
3D Model
