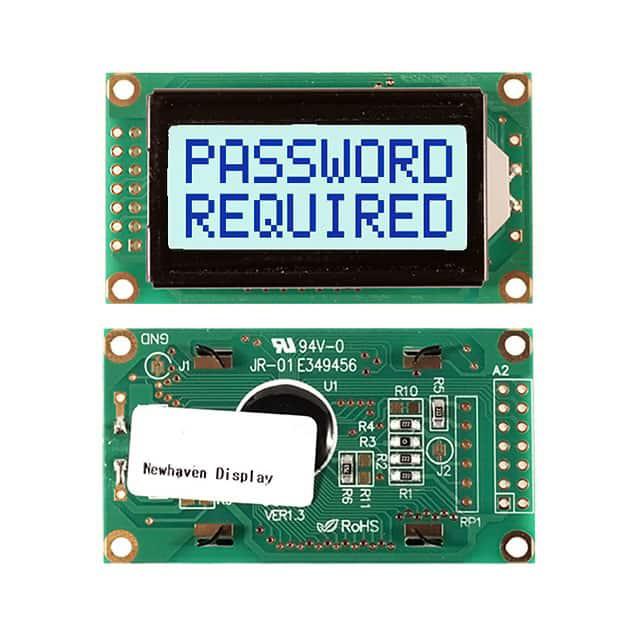

NHD-0208BZ-FSW-GBW-33V3

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 并联 STN - Super-Twisted Nematic 透射式 蓝色 16mm 38mm SPLC780D OR ST7066U 2.96mm 5.56mm LED - 白色,白色 58mm*32mm*13mm
供应商型号: 763-0208BZFSWGBW33V3
供应商: Mouser
标准整包数: 1
NEWHAVEN DISPLAY LED显示器件 NHD-0208BZ-FSW-GBW-33V3

NHD-0208BZ-FSW-GBW-33V3概述

    # Character Liquid Crystal Display Module (NHD-0208BZ-FSW-GBW-33V3)

    产品简介


    这款字符液晶显示模块(Character Liquid Crystal Display Module)是一款紧凑且高效的电子元器件,专为需要简单、高效显示需求的应用场景设计。其主要功能是提供2行×8字符的显示能力,内置控制器(ST7066U 或等效型号),并支持3.3V电源供电。产品具备正型/灰色/透射模式,适用于各种工业控制、消费电子和物联网设备等领域。

    技术参数


    主要规格:
    - 显示屏分辨率: 2行×8字符
    - 电源电压: +3.3V
    - 驱动方式: 1/16 duty, 1/5 bias
    - 工作温度范围: -20°C 至 +70°C
    - 存储温度范围: -30°C 至 +80°C
    电气特性:
    - 逻辑供电电压(VDD): 3.1V ~ 3.5V
    - 液晶供电电压(VLCD): 3.1V ~ 3.5V
    - 高电平输入(VIH): 0.7 VDD ~ VDD
    - 低电平输入(VIL): 0V ~ 0.6V
    - 高电平输出(VOH): 0.75 VDD ~ VDD
    - 低电平输出(VOL): 0V ~ 0.2 VDD
    光学特性:
    - 对比度比(CR): 2~5
    - 最优视角: 上方 +35°,下方 -60°,左侧 -40°,右侧 -40°
    - 响应时间:
    - 上升时间(TR): 150~250ms
    - 下降时间(TF): 200~300ms
    接口:
    - 接口类型: 8位/4位并行接口
    - 背光: 白色LED,供电电压2.8V~3.0V,最大电流25mA

    产品特点和优势


    1. 内置控制器:内置ST7066U芯片,简化了外围电路的设计,降低了开发难度。
    2. 低功耗:采用1/16 duty, 1/5 bias驱动方式,显著降低功耗。
    3. 宽温范围:适应-20°C至+70°C的工作温度,适合恶劣环境。
    4. 高可靠性:通过严格的高低温存储和操作测试,确保在极端条件下的稳定运行。

    应用案例和使用建议


    应用场景:
    - 工业控制面板
    - 家用电器显示
    - 环境监测设备
    - 智能仪表盘
    使用建议:
    1. 初始化配置:确保按照手册提供的初始化程序进行正确配置,以实现最佳显示效果。
    2. 背光控制:根据具体需求调整背光电压,避免过高的电流导致LED损坏。
    3. 散热设计:在高温环境下使用时,建议增加散热措施以延长使用寿命。

    兼容性和支持


    - 兼容性:可与多种微处理器和单片机兼容,支持8位和4位数据接口。
    - 技术支持:Newhaven Display官网提供丰富的资源,包括论坛支持、代码示例和知识中心。

    常见问题与解决方案


    1. 问题: 显示屏不亮
    解决方法: 检查供电电压是否正常,确保VDD和VLCD均在规定范围内。
    2. 问题: 显示异常
    解决方法: 检查初始化程序是否正确执行,特别是DDRAM地址设置。
    3. 问题: 背光闪烁
    解决方法: 确认背光电压和电流是否符合要求,调整至合适范围。

    总结和推荐


    综合评估:
    - 优点: 内置控制器简化设计,宽温范围增强适应性,兼容性强,支持多平台。
    - 缺点: 对于高端图形显示需求可能稍显不足。
    推荐程度:
    综上所述,这款字符液晶显示模块非常适合需要低成本、高性能显示的应用场景。对于需要基础文本显示的嵌入式系统来说,这是一个理想的选择。强烈推荐使用!
    了解更多详细信息,请访问Newhaven Display官网:[www.newhavendisplay.com](https://www.newhavendisplay.com)。

NHD-0208BZ-FSW-GBW-33V3参数

参数
控制器类型 SPLC780D OR ST7066U
显示宽度 16mm
字符高度 5.56mm
显示颜色 蓝色
显示尺寸 -
字符宽度 2.96mm
显示高度 38mm
接口方式 并联
背光颜色 LED - 白色,白色
发光强度 -
分辨率(pixels) -
视角 -
显示类型 STN - Super-Twisted Nematic
触碰模式 -
显示模式 透射式
长*宽*高 58mm*32mm*13mm
应用等级 工业级
零件状态 在售
包装方式 散装
