首页  >  产品百科  >  NHD-0220DZ-FSW-GBW

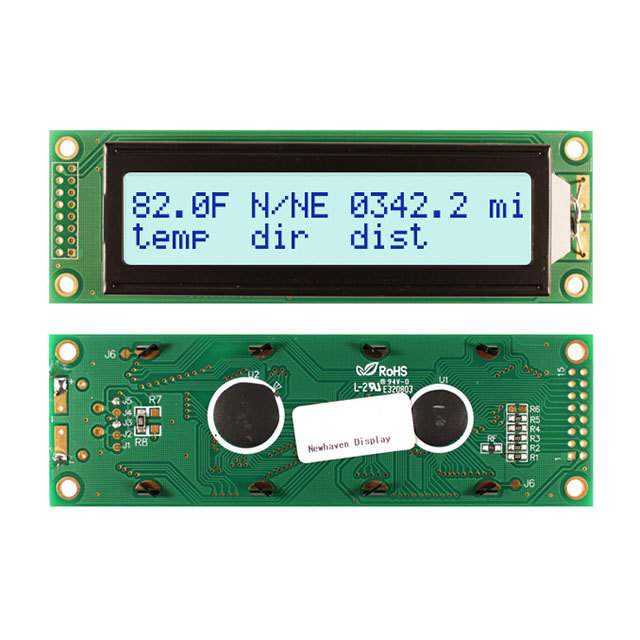

NHD-0220DZ-FSW-GBW

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 并联 STN - 超扭转向列 反射式,穿透 蓝色 18.6mm 83mm 3.2mm 5.95mm LED - 白,白色 116mm*37mm*13.5mm
供应商型号: SG-NHD-0220DZ-FSW-GBW
供应商: 国内现货
标准整包数: 1
NEWHAVEN DISPLAY LED显示器件 NHD-0220DZ-FSW-GBW

NHD-0220DZ-FSW-GBW概述


    产品简介


    NHD-0220DZ-FSW-GBW 是一款字符型液晶显示模块,由Newhaven Display制造。它具有2行20字符的显示能力,适用于需要文字显示的嵌入式系统。该模块采用ST7066U内置控制器,支持正负极灰度显示,并且内置了对比度调节功能。它的设计广泛应用于仪表盘、POS机、工业控制设备等领域。

    技术参数


    - 供电电压: +5.0V
    - 驱动方式: 1/16 Duty, 1/5 Bias
    - 显示模式: STN Positive / Gray / Transflective
    - 最优视角: 6:00
    - 背光类型: 侧白LED背光
    - 存储温度范围: -30°C 到 +80°C
    - 操作温度范围: -20°C 到 +70°C
    - 供应电压范围: 4.7V 至 5.3V
    - LCD供电电压: 4.1V 至 4.5V
    - “H”级输入电平: 0.7 VDD 至 VDD
    - “L”级输入电平: VSS 至 0.6V
    - “H”级输出电平: 3.9V 至 VDD
    - “L”级输出电平: VSS 至 0.4V
    - 背光供电电压: 4.8V 至 5.2V
    - 背光供电电流: 20mA 至 40mA
    - 电气特性: 参见手册内表格
    - 光学特性: 见手册内表格

    产品特点和优势


    NHD-0220DZ-FSW-GBW 的特点是高可靠性、宽温度范围和低功耗。其ST7066U控制器提供了灵活的接口选项,使得它易于集成到各种嵌入式系统中。此外,该模块的RoHS合规性和广泛的温度范围使其成为严苛环境下的理想选择。由于其坚固的设计和稳定的表现,它在市场上具有较高的竞争力。

    应用案例和使用建议


    NHD-0220DZ-FSW-GBW 广泛应用于各种需要文字显示的场景,如工业控制面板、仪表盘、智能家居系统等。对于这类应用,建议将模块安装在具有良好散热条件的位置,以确保其正常工作。在连接电源和信号线时,请遵循手册中的详细指南,以避免误接导致损坏。

    兼容性和支持


    该模块采用2x8 2.54mm间距的LCD连接器,方便与其他标准接口进行连接。Newhaven Display提供技术支持和服务,可通过其官方网站获取详细的产品文档和用户指南。

    常见问题与解决方案


    - Q: 模块无法正常显示
    A: 检查供电电压是否正确,确认信号线连接无误。
    - Q: 背光亮度不足
    A: 调整对比度调节电压(V0),检查背光供电电压是否在规定范围内。
    - Q: 显示内容混乱
    A: 确认控制器设置正确,检查初始化程序是否有误。

    总结和推荐


    NHD-0220DZ-FSW-GBW 在可靠性、温度适应性和应用灵活性方面表现出色,是一款值得推荐的字符型液晶显示模块。无论是用于工业控制还是消费电子,它都能提供稳定的显示效果。强烈推荐给需要高可靠性的嵌入式系统开发者和工程师。

NHD-0220DZ-FSW-GBW参数

参数
显示尺寸 -
字符宽度 3.2mm
视角 -
显示类型 STN - 超扭转向列
控制器类型 -
背光颜色 LED - 白,白色
显示颜色 蓝色
显示模式 反射式,穿透
字符高度 5.95mm
发光强度 -
接口方式 并联
触碰模式 -
显示宽度 18.6mm
显示高度 83mm
分辨率(pixels) -
长*宽*高 116mm*37mm*13.5mm
零件状态 在售

NHD-0220DZ-FSW-GBW厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-0220DZ-FSW-GBW数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-0220DZ-FSW-GBW NHD-0220DZ-FSW-GBW数据手册

NHD-0220DZ-FSW-GBW封装设计

查看详情并下载
Symbol
Footprint
3D Model
