NHD-0216K1Z-FSW-FTW-FB1

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 并联 FSTN - Film Super-Twisted Nematic 透射式 黑色 16.4mm 64.5mm SPLC780D OR ST7066U 3mm 5.23mm LED - 白色,白色 80mm*36mm*13.5mm
供应商型号: SG-NHD-0216K1Z-FSW-FTW-FB1
供应商: 国内现货
标准整包数: 1

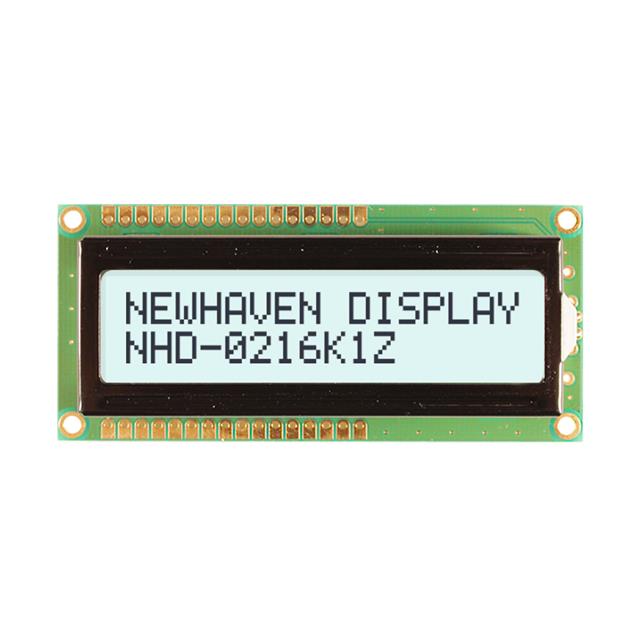

NEWHAVEN DISPLAY LED显示器件 NHD-0216K1Z-FSW-FTW-FB1

NHD-0216K1Z-FSW-FTW-FB1概述

    文章:NHD-0216K1Z-FSW-FTW-FB1 Character Liquid Crystal Display Module 技术手册解读

    1. 产品简介


    NHD-0216K1Z-FSW-FTW-FB1 是一款由 Newhaven Display 生产的字符液晶显示模块(LCD Module)。它支持 2 行 x 16 字符的显示功能,内置控制器 ST7066U,为各种嵌入式系统提供了灵活的显示解决方案。这款模块广泛应用于工业控制、医疗设备、家用电器、消费电子等领域。
    主要特点:
    - 显示分辨率:2 行 x 16 字符
    - 电源电压:+5.0V
    - 显示模式:透射反射型(Transflective)
    - 工作温度范围:-20°C 至 +70°C(宽温版本)
    - 背光:侧白 LED
    - 支持多种接口模式:4/8 位并行接口

    2. 技术参数


    以下是 NHD-0216K1Z-FSW-FTW-FB1 的关键技术参数:
    | 参数类别 | 参数名称 | 最小值 (Min.) | 典型值 (Typ.) | 最大值 (Max.) | 单位 |
    |
    | 工作环境 | 温度范围 | -20 +70 | °C |
    存储温度范围 | -30 +80 | °C |
    | 供电与电流 | 电源电压 4.8 | 5.2 | V |
    工作电流 16.5 | 22.5 | mA |
    | 背光 | 背光电压 4.8 | 5.2 | V |
    背光电流 15 | 20 | mA |
    | 显示性能 | 对比度 2 | 5 | - |
    响应时间(上升) 150 | 250 | ms |
    响应时间(下降) 200 | 300 | ms |

    3. 产品特点和优势


    NHD-0216K1Z-FSW-FTW-FB1 的显著特点如下:
    - 内置 ST7066U 控制器,简化硬件设计,无需额外扩展芯片。
    - 支持宽温度范围,确保在恶劣环境下稳定运行。
    - 配备自动调节背光功能(FB1),提升用户体验。
    - 透射反射型设计结合侧白 LED 背光,在不同光照条件下均有良好表现。
    - 符合 RoHS 标准,环保可靠。
    市场竞争力:
    - 内置控制器节省成本与开发时间。
    - 灵活的接口配置(4/8 位)适配多种主控芯片。
    - 透射反射型设计适合室内/室外多场景使用。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化设备:如人机界面(HMI)、数字仪表盘。
    - 家用电器:如微波炉、空调显示屏。
    - 医疗设备:如血糖仪、血压计。
    使用建议:
    1. 在设置背光时,建议将背光电压调至 4.8~5.0V 区间以保证最佳亮度。
    2. 若需自定义字符显示,可通过修改 CGRAM 地址实现个性化显示效果。
    3. 使用过程中注意温度限制,避免高温或低温超出规定范围。

    5. 兼容性和支持


    - 兼容性:该模块可与 5V 或 3.3V 的主控板连接,且支持 4/8 位并行接口模式。
    - 技术支持:Newhaven Display 提供详细的初始化代码和指令集文档,方便开发者快速上手。
    - 售后保障:产品通过多项环境耐久性测试,包括高低温存储、震动及静电防护测试。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 显示屏无响应 | 检查电源连接是否正常,确保 VDD 和 GND 正确连接。 |
    | 背光亮度不足 | 调整背光电压至推荐范围(4.8~5.0V)。 |
    | 显示内容异常 | 检查初始化程序是否正确执行,尤其是 DDRAM 设置。 |

    7. 总结和推荐


    综合评估:
    NHD-0216K1Z-FSW-FTW-FB1 是一款功能全面、性能稳定的字符液晶显示模块。其内置控制器、宽温范围和支持多种接口模式的特点使其在各类嵌入式应用中表现出色。产品符合环保标准,并经过严格的质量测试,具备较强的可靠性。
    推荐使用:
    强烈推荐给需要高性价比、易集成的液晶显示模块的开发者和企业用户。无论是工业还是消费类应用,该模块都能提供可靠的显示解决方案。

    本文基于 NHD-0216K1Z-FSW-FTW-FB1 技术手册整理,详细信息请参阅官网文档:[Newhaven Display 官网](http://www.newhavendisplay.com)

NHD-0216K1Z-FSW-FTW-FB1参数

参数
发光强度 -
显示模式 透射式
背光颜色 LED - 白色,白色
字符宽度 3mm
显示高度 64.5mm
显示宽度 16.4mm
接口方式 并联
字符高度 5.23mm
视角 -
触碰模式 -
显示类型 FSTN - Film Super-Twisted Nematic
控制器类型 SPLC780D OR ST7066U
显示尺寸 -
显示颜色 黑色
分辨率(pixels) -
长*宽*高 80mm*36mm*13.5mm
零件状态 在售
包装方式 盒装

NHD-0216K1Z-FSW-FTW-FB1厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-0216K1Z-FSW-FTW-FB1数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-0216K1Z-FSW-FTW-FB1 NHD-0216K1Z-FSW-FTW-FB1数据手册

NHD-0216K1Z-FSW-FTW-FB1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 12 ¥ 100.2
库存: 10000
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 10020
