首页  >  产品百科  >  NHD-0420E2Z-FSW-GBW

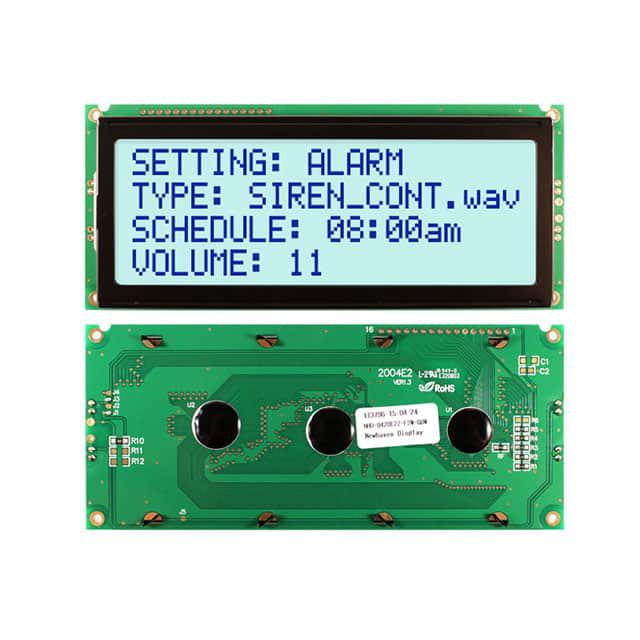

NHD-0420E2Z-FSW-GBW

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 并联 STN - 超扭转向列 反射式,穿透 蓝色 42.5mm 123mm 4.84mm 9.22mm LED - 白,白色 146mm*62.5mm*14.5mm
供应商型号: NHD-0420E2Z-FSW-GBW
供应商: Master
标准整包数: 1
NEWHAVEN DISPLAY LED显示器件 NHD-0420E2Z-FSW-GBW

NHD-0420E2Z-FSW-GBW概述

    NHD-0420E2Z-FSW-GBW 4x20字符液晶显示模块技术手册

    产品简介


    NHD-0420E2Z-FSW-GBW 是一款由Newhaven Display生产的4行x20字符液晶显示模块(LCD)。该模块内置控制器ST7066U,采用正灰度STN显示屏,带透射/反射屏幕设计,具有宽温范围(-20°C至+70°C),可确保在极端环境下稳定运行。模块还配备边白LED背光,使其在光线不足的情况下仍能清晰显示。此外,该产品符合RoHS标准,适用于多种工业、商业和消费类电子产品。

    技术参数


    | 参数类别 | 规格 |

    | 尺寸 | 4行x20字符 |
    | 电源 | +5.0V |
    | 工作电压 | VDD=5.0V |
    | 液晶电压 | VLCD=4.5V |
    | 驱动方式 | 1/16 duty, 1/5 bias |
    | 输入逻辑电平 | Vih: 0.7 VDD - VDD, Vil: VSS - 0.6 V |
    | 输出逻辑电平 | Voh: 3.9 V, Vol: VSS - 0.4 V |
    | 存储温度范围 | -30°C至+80°C |
    | 工作温度范围 | -20°C至+70°C |
    | 供电电流 | IDD: 2.5mA至3.5mA |
    | 背光供电电流 | Iled: 40mA至80mA |

    产品特点和优势


    - 多行显示:支持4行x20字符显示,可以提供更多的文本信息。
    - 内置控制器:集成ST7066U控制器,简化电路设计,提高稳定性。
    - 宽温范围:工作温度范围广,能够在极端环境中稳定运行。
    - 透射/反射屏:结合透射和反射特性,适应不同光照条件。
    - RoHS合规:符合环保标准,满足全球市场要求。
    - 易用性:边白LED背光,使显示器在光线较暗的地方也能保持高亮度和对比度。

    应用案例和使用建议


    应用案例:
    - 工业自动化控制面板
    - 医疗仪器
    - 家用电器显示界面
    - 车载仪表盘
    使用建议:
    - 在设计电路时,确保为LCD提供稳定的5V电源,并且注意供电电流限制。
    - 考虑到模块的宽温范围,可以在极寒或极热的环境下使用。
    - 利用边白LED背光,可在低光环境下实现更好的可视性。
    - 可以通过更改内置控制器的设置来实现不同的显示效果,例如改变字符大小或控制显示亮度。

    兼容性和支持


    - 兼容性:该模块可以通过常见的接口如RS232或I2C与微处理器连接。
    - 技术支持:Newhaven Display提供了详尽的技术支持和维护服务。用户可以通过访问官网下载相关文档和程序代码,以方便进行模块的开发和调试。

    常见问题与解决方案


    - 问题一:模块启动后无响应。
    - 解决方法:检查电源供应是否稳定,确认供电电压在规定范围内。
    - 问题二:背光亮度不足。
    - 解决方法:检查背光电源是否正常,可通过调整外部电阻值来改变背光亮度。
    - 问题三:显示内容不稳定。
    - 解决方法:检查模块的接地情况,确保所有信号线接触良好。

    总结和推荐


    NHD-0420E2Z-FSW-GBW 4x20字符液晶显示模块凭借其宽温范围、内置控制器和易于集成的特点,在多种应用场合中表现出色。它不仅能满足大多数工业和商业需求,还能在极端条件下保持稳定的工作状态。因此,强烈推荐在需要多行显示且对环境适应性强的应用中使用该产品。

NHD-0420E2Z-FSW-GBW参数

参数
显示高度 123mm
显示宽度 42.5mm
视角 -
分辨率(pixels) -
背光颜色 LED - 白,白色
显示类型 STN - 超扭转向列
接口方式 并联
字符宽度 4.84mm
显示颜色 蓝色
触碰模式 -
显示模式 反射式,穿透
显示尺寸 -
发光强度 -
控制器类型 -
字符高度 9.22mm
长*宽*高 146mm*62.5mm*14.5mm
零件状态 在售
包装方式 散装

NHD-0420E2Z-FSW-GBW厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-0420E2Z-FSW-GBW数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-0420E2Z-FSW-GBW NHD-0420E2Z-FSW-GBW数据手册

NHD-0420E2Z-FSW-GBW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 33.81 ¥ 286.3707
5+ $ 30.6726 ¥ 255.03
25+ $ 28.2172 ¥ 234.4903
50+ $ 26.5122 ¥ 217.1081
100+ $ 25.3833 ¥ 207.864
250+ $ 25.2462 ¥ 206.7408
500+ $ 25.2462 ¥ 206.7408
库存: 399
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 286.37
直接购买
加入购物车
