NHD-0216K1Z-NS(RGB)-FBW-REV1

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 并联 FSTN - Film Super-Twisted Nematic 透射式 红色,绿色,蓝色 16.4mm 64.5mm SPLC780D OR ST7066U 3mm 5.23mm LED - Red/Green/Blue,黑色 80mm*36mm*13mm
供应商型号: SG-NHD-0216K1Z-NS(RGB)-FBW-REV1
供应商: 国内现货
标准整包数: 1

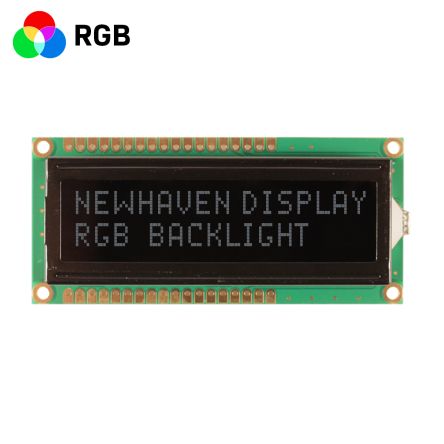

NEWHAVEN DISPLAY LED显示器件 NHD-0216K1Z-NS(RGB)-FBW-REV1

NHD-0216K1Z-NS(RGB)-FBW-REV1概述

    # NHD-0216K1Z-NS(RGB)-FBW-REV1 产品技术手册

    1. 产品简介

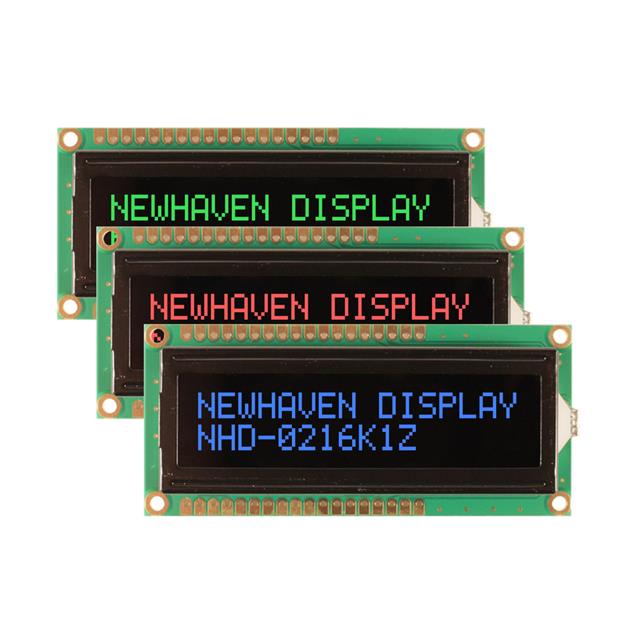

    NHD-0216K1Z-NS(RGB)-FBW-REV1 是一款字符型液晶显示模块,由 Newhaven Display 公司生产。它具有 2 行 x 16 字符的显示能力,内置 ST7066U 控制器,支持 RGB(红、绿、蓝)边沿 LED 背光,以及负极性 FSTN 显示模式。这款产品适用于广泛的工业和消费电子领域,如家电控制面板、医疗设备显示、工业自动化等。

    2. 技术参数


    工作条件
    - 工作温度范围:-20°C 至 +70°C
    - 存储温度范围:-30°C 至 +80°C
    - 电源电压:4.7V 至 5.3V
    显示特性
    - 显示模式:FSTN 负极性,透射式
    - 视角:上下各 40°,左右各 60°
    - 对比度调节:通过 V0 引脚调节,典型值为 4.5V
    背光特性
    - 支持红、绿、蓝三色背光,电流消耗分别为 20mA、20mA 和 20mA
    - 背光电压范围:红:1.8V 至 2.4V;绿:2.8V 至 3.4V;蓝:2.8V 至 3.4V
    接口特性
    - 接口类型:8/4 位并行接口
    - 控制信号:RS、RW、E 等标准控制信号
    - 数据引脚:DB0 至 DB7

    3. 产品特点和优势


    - 多功能性:支持 RGB 背光,可满足多种颜色需求。
    - 宽温设计:工作温度范围广,适合恶劣环境。
    - 高对比度:提供良好的视觉效果。
    - 易用性:内置控制器简化设计,支持常见的串行接口。

    4. 应用案例和使用建议


    应用案例
    - 家用电器:如微波炉、洗衣机的显示屏。
    - 工业设备:用于监控系统的数据显示。
    - 医疗设备:如血糖仪、血压计的实时数据显示。
    使用建议
    - 在使用过程中,确保背光电流不超过推荐值,以延长产品寿命。
    - 对于低温环境使用,建议增加加热装置以保持最佳工作状态。

    5. 兼容性和支持


    - 兼容性:支持多种微处理器接口,易于集成到现有系统中。
    - 支持服务:Newhaven Display 提供详尽的技术文档和支持服务,包括初始化程序示例和故障排除指南。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 显示不清晰 | 检查背光电流是否正确设置 |
    | 无法正常初始化 | 确认初始化代码是否符合硬件要求 |

    7. 总结和推荐


    NHD-0216K1Z-NS(RGB)-FBW-REV1 是一款功能强大且易于使用的字符液晶显示模块。其宽温设计和高对比度使其非常适合工业和消费电子领域。此外,完善的文档和支持服务进一步提升了其市场竞争力。总体而言,这款产品非常值得推荐用于需要高性能显示的项目中。
    如果您正在寻找一款稳定可靠的液晶显示模块,这款产品无疑是一个理想的选择。

NHD-0216K1Z-NS(RGB)-FBW-REV1参数

参数
显示类型 FSTN - Film Super-Twisted Nematic
显示模式 透射式
控制器类型 SPLC780D OR ST7066U
视角 -
显示高度 64.5mm
字符宽度 3mm
显示颜色 红色,绿色,蓝色
背光颜色 LED - Red/Green/Blue,黑色
分辨率(pixels) -
接口方式 并联
发光强度 -
显示尺寸 -
触碰模式 -
显示宽度 16.4mm
字符高度 5.23mm
长*宽*高 80mm*36mm*13mm
零件状态 在售
包装方式 盒装

NHD-0216K1Z-NS(RGB)-FBW-REV1厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-0216K1Z-NS(RGB)-FBW-REV1数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-0216K1Z-NS(RGB)-FBW-REV1 NHD-0216K1Z-NS(RGB)-FBW-REV1数据手册

NHD-0216K1Z-NS(RGB)-FBW-REV1封装设计

查看详情并下载
Symbol
Footprint
3D Model
