NHD-7.0-800480FT-CSXN-T

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 电阻式式 800 x 480 (WVGA) SPI TFT - Color 7in 透射式 红,红色,绿,绿色,蓝,蓝色 156.7mm 88.5mm FT812 LED - 白色 104mm(宽度)*4.7mm(高度)
供应商型号: SG-NHD-7.0-800480FT-CSXN-T
供应商: 国内现货
标准整包数: 1
NEWHAVEN DISPLAY LED显示器件 NHD-7.0-800480FT-CSXN-T

NHD-7.0-800480FT-CSXN-T概述


    产品简介

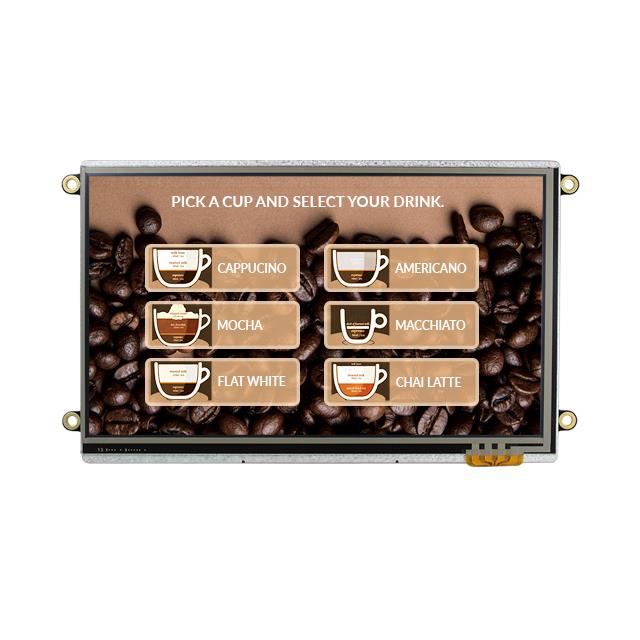

    NHD-7.0-800480FT-CSXN-T 是一款由Newhaven Display International, Inc.生产的7英寸触摸屏显示器模块。它集成了显示、触摸控制和音频播放等多种功能,特别适用于需要高集成度显示解决方案的应用场合。这款模块搭载了FTDI/Bridgetek的FT812嵌入式视频引擎(EVE2),能够轻松实现复杂的人机交互界面(HMI)。

    技术参数


    - 显示尺寸:7.0英寸
    - 分辨率:800x480像素(WVGA)
    - 触摸屏类型:电阻式触摸屏
    - 控制器:集成的FT812控制器
    - 亮度:780 cd/m²(阳光可读)
    - 供电电压:3.3V
    - 内部图形内存:1MB
    - 接口类型:SPI接口(支持D-SPI和Q-SPI模式)
    - 温度范围:工作温度 -20°C 到 +70°C,存储温度 -30°C 到 +80°C
    - 背光驱动电流:3.3V时最高可达760mA,5.0V时最高可达440mA

    产品特点和优势


    NHD-7.0-800480FT-CSXN-T 拥有以下几个显著特点:
    1. 高集成度:内置触摸屏控制器,支持显示、触摸和音频播放,简化了系统设计。
    2. 阳光可读性:高亮度780 cd/m²确保在强光环境下依然清晰可见。
    3. 宽温区:宽泛的工作温度范围使其适应多种工业环境。
    4. 易用性:支持D-SPI和Q-SPI两种SPI接口模式,方便与不同微处理器通信。
    5. 可扩展性:可通过MicroSD卡扩展存储空间,存储更多图像、视频和音频文件。

    应用案例和使用建议


    应用案例
    1. 工业自动化控制面板:可以作为控制面板的显示单元,实现对机器状态的监控。
    2. 医疗仪器仪表:用于医疗设备的显示界面,例如心电监护仪等。
    3. 智能家居系统:可以作为智能家电的控制面板,提供直观的操作界面。
    使用建议
    - 在连接显示屏前务必确认所有电缆接线正确无误,防止因错误连接导致LED驱动电路损坏。
    - 配合Arduino平台使用时,建议选用NHD-FT81x-SHIELD扩展板,以实现更简便的硬件连接和软件兼容性。
    - 对于音频信号输出,建议通过滤波放大电路进行处理后再接入扬声器,以获得最佳音质效果。

    兼容性和支持


    - 该模块支持与Arduino平台无缝对接,兼容性良好。
    - Newhaven Display International提供了详细的技术支持文档及编程指南,方便开发者查阅相关资料。
    - 对于购买后的任何疑问或技术支持需求,用户可以直接联系厂商获取帮助。

    常见问题与解决方案


    1. 显示屏无法点亮
    - 检查电源线是否连接正常,确认供电电压符合要求。
    - 确认SPI通信配置是否正确,可以通过检查SPI通信寄存器来排除问题。
    2. 触摸屏反应迟钝
    - 检查触摸屏与主板之间的连接是否松动。
    - 调整触摸屏驱动寄存器,检查触控灵敏度设置是否合理。
    3. 音频输出无声
    - 确认音频输出引脚是否正确连接至滤波放大电路。
    - 检查音频寄存器配置是否正确,如播放地址、频率、格式等。

    总结和推荐


    NHD-7.0-800480FT-CSXN-T 集成显示、触摸和音频播放于一体,具备高集成度、宽温度范围、阳光可读等特点,在多种应用场景下表现优异。特别是在工业自动化、医疗设备以及智能家居等领域,其高可靠性与易于集成的优势尤为突出。因此,强烈推荐此款产品给需要高性能人机交互界面的开发项目。

NHD-7.0-800480FT-CSXN-T参数

参数
触碰模式 电阻式式
发光强度 -
显示尺寸 7in
控制器类型 FT812
显示宽度 156.7mm
显示颜色 红,红色,绿,绿色,蓝,蓝色
背光颜色 LED - 白色
显示模式 透射式
接口方式 SPI
显示类型 TFT - Color
字符高度 -
字符宽度 -
显示高度 88.5mm
视角 -
分辨率(pixels) 800 x 480 (WVGA)
长*宽*高 104mm(宽度)*4.7mm(高度)
应用等级 工业级
零件状态 在售
包装方式 散装

NHD-7.0-800480FT-CSXN-T厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-7.0-800480FT-CSXN-T数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-7.0-800480FT-CSXN-T NHD-7.0-800480FT-CSXN-T数据手册

NHD-7.0-800480FT-CSXN-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
