首页  >  产品百科  >  NHD-320240WG-BXTFH-VZ#

NHD-320240WG-BXTFH-VZ#

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 320 x 240 (QVGA) 并联 FSTN - Film Super-Twisted Nematic 透射式 白色 122mm 92mm RA-8835 LED - 白色,白色 109mm(宽度)*13mm(高度)
供应商型号: SG-NHD-320240WG-BXTFH-VZ#
供应商: 国内现货
标准整包数: 1

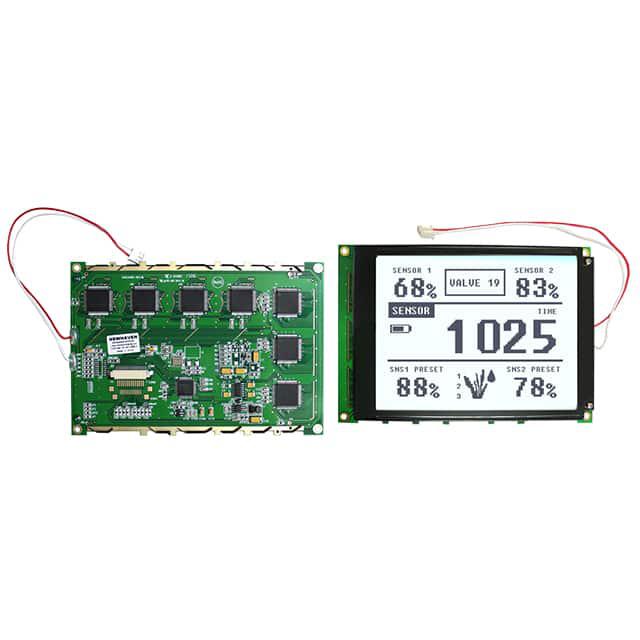

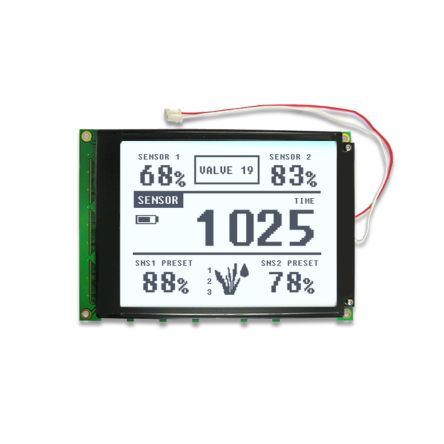

NEWHAVEN DISPLAY LED显示器件 NHD-320240WG-BXTFH-VZ#

NHD-320240WG-BXTFH-VZ#概述


    产品简介


    产品名称:NHD-320240WG-BxTFH-VZ#
    产品类型:图形液晶显示器(Graphic LCD)
    主要功能:
    - 显示分辨率:320x240
    - 驱动IC:SID13700
    - 接口:8位并行接口(6800/8080模式)
    - 电源需求:5.0V
    - 光学特性:FSTN (+),半透反射型,6点钟视角,白色背光
    - 推荐柔性扁平电缆(FFC)连接器:20针0.1mm间距
    应用领域:
    - 消费电子产品
    - 工业控制面板
    - 医疗设备
    - 测量仪器
    - POS系统

    技术参数


    - 操作温度范围:-20°C至+70°C
    - 存储温度范围:-30°C至+80°C
    - 电源电压:4.5V至5.5V
    - 供应电流(5.0V, 25°C时):35mA至110mA
    - LCD对比度电压:23.0V至24.2V
    - 高电平输入电压(VDD=5.0V):3.5V至VDD
    - 低电平输入电压(VDD=5.0V):VSS至1.0V
    - 高电平输出电压(VDD=5.0V):VDD-0.4V至VDD
    - 低电平输出电压(VDD=5.0V):VSS至0.4V
    - 背光供电电流(VLED=3.5V):96mA至160mA
    - 背光供电电压:3.4V至3.6V
    - 最佳视角:上侧:-30°;下侧:-60°;左侧:-45°;右侧:-45°
    - 对比度比:-5
    - 响应时间(上升):200ms至300ms
    - 响应时间(下降):250ms至350ms

    产品特点和优势


    - 内置控制器:SID13700
    - 多种接口支持:8位并行接口(6800/8080模式),便于集成
    - 宽温操作范围:-20°C至+70°C,适应各种环境条件
    - 高对比度和快速响应:提升显示质量
    - 宽视角:适合多角度观察
    - 内置背光电路:简化设计,提高可靠性
    - 兼容性强:广泛应用于各种消费电子产品、工业控制等领域

    应用案例和使用建议


    应用案例:
    - 在工业控制系统中作为状态显示
    - 作为医疗设备的操作界面
    - 用于POS系统的信息展示
    使用建议:
    - 确保电源稳定,避免电压波动对液晶屏造成损害
    - 使用适当的驱动程序初始化,确保显示正常
    - 选择合适的FFC连接器,保证良好的电气接触
    - 定期检查背光灯管,确保显示亮度一致

    兼容性和支持


    - 兼容性:NHD-320240WG-BxTFH-VZ#适用于多种微处理器和控制器,可通过8位并行接口轻松集成到现有系统中
    - 技术支持:
    - 支持论坛:https://support.newhavendisplay.com/hc/en-us/community/topics
    - 示例代码:https://support.newhavendisplay.com/hc/en-us/categories/4409527834135-Example-Code/
    - 质量中心:https://www.newhavendisplay.com/qualitycenter.html
    - 常见问题解答:https://www.newhavendisplay.com/knowledgecenter.html

    常见问题与解决方案


    1. 问题:背光不亮。
    - 解决方案:检查背光供电电压(3.4V至3.6V),确保电源稳定。
    2. 问题:显示字符不清。
    - 解决方案:调整对比度电压(23.0V至24.2V),确保显示清晰。
    3. 问题:初始化失败。
    - 解决方案:确保按照手册中的初始化代码正确设置GPIO引脚,特别是A0、/WR、/RD、/CS、/RESET等引脚。

    总结和推荐


    综合评估:
    - 优点:
    - 高分辨率和宽视角
    - 宽温操作范围
    - 内置背光电路
    - 支持多种接口,易于集成
    - 内置控制器,简化设计
    推荐:NHD-320240WG-BxTFH-VZ#是一款高性能的图形液晶显示器,适合广泛的应用场景。其优良的性能和广泛的支持使其成为设计师的首选。强烈推荐在各种消费电子产品、工业控制、医疗设备等领域使用。

NHD-320240WG-BXTFH-VZ#参数

参数
发光强度 -
显示颜色 白色
字符高度 -
显示宽度 122mm
显示模式 透射式
显示类型 FSTN - Film Super-Twisted Nematic
控制器类型 RA-8835
触碰模式 -
视角 -
显示高度 92mm
字符宽度 -
显示尺寸 -
背光颜色 LED - 白色,白色
接口方式 并联
分辨率(pixels) 320 x 240 (QVGA)
长*宽*高 109mm(宽度)*13mm(高度)
应用等级 工业级
零件状态 在售
包装方式 盒装

NHD-320240WG-BXTFH-VZ#厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-320240WG-BXTFH-VZ#数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-320240WG-BXTFH-VZ# NHD-320240WG-BXTFH-VZ#数据手册

NHD-320240WG-BXTFH-VZ#封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 122.4 ¥ 1022.04
库存: 10000
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 102204
