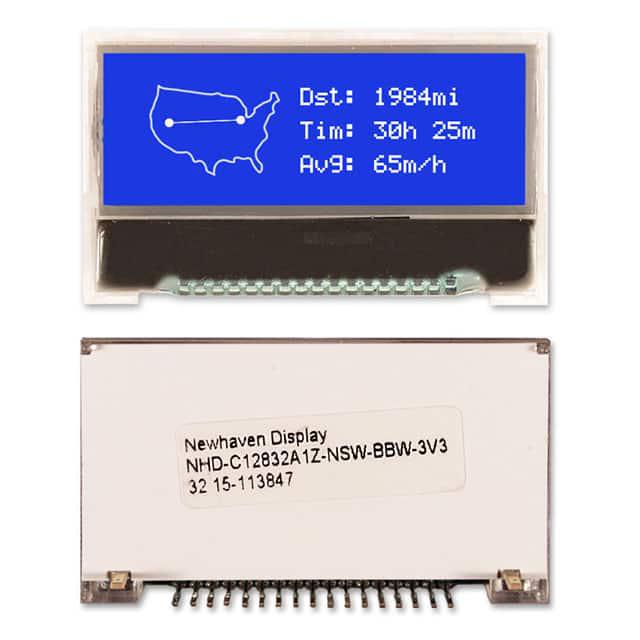

NHD-C12832A1Z-NSW-BBW-3V3

产品分类: LCD显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 128 x 32 SPI STN - Super-Twisted Nematic 透射式 白色,蓝色 36mm 12mm ST7565R LED - 白色,Blue (白色 - 倒转) 24.3mm(宽度)*4mm(高度)
供应商型号: 205079
供应商: 海外现货
标准整包数: 1

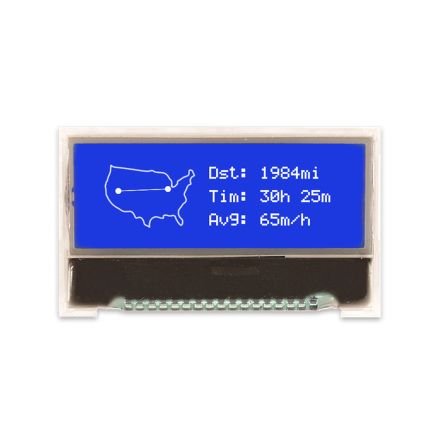

NEWHAVEN DISPLAY LCD显示器件 NHD-C12832A1Z-NSW-BBW-3V3

NHD-C12832A1Z-NSW-BBW-3V3概述

    # 新汉显示屏NHD-C12832A1Z-NSW-BBW-3V3 COG液晶显示模块技术手册

    1. 产品简介


    NHD-C12832A1Z-NSW-BBW-3V3是新汉显示屏(Newhaven Display)推出的一款128 x 32像素的COG(芯片上玻璃)液晶显示模块。该模块采用FSTN负性/透射式显示器,配备内置的ST7565R控制器。该产品具有侧白LED背光和蓝色负显,适合在广泛的工业、医疗、消费电子产品等领域使用。

    2. 技术参数


    以下是该产品的关键技术和电气特性:
    - 分辨率: 128 x 32 像素
    - 接口: 4线SPI MPU接口
    - 电源电压: 3V(3.0V VDD, 3.0V 背光)
    - 对比度调节: VLCD = 5.8V ~ 6.2V
    - 驱动方式: 1/33 duty, 1/6 bias
    - 操作温度范围: -20°C ~ +70°C
    - 存储温度范围: -30°C ~ +80°C
    - 供电电流: IDD = 0.1mA ~ 1.0mA(当VDD = 3.0V,TOP = 25°C时)
    - 背光电流: ILED = 15mA ~ 36mA(当VLED = 3.0V时)

    3. 产品特点和优势


    NHD-C12832A1Z-NSW-BBW-3V3具有以下特点和优势:
    - 广泛的应用范围: 适用于多种领域,包括工业控制、医疗设备、消费电子产品等。
    - 高可靠性: 通过高温、低温和振动测试,确保长期稳定运行。
    - 宽温特性: 工作温度范围从-20°C到+70°C,存储温度范围从-30°C到+80°C。
    - 内置ST7565R控制器: 提供灵活的数据传输和控制接口。

    4. 应用案例和使用建议


    该产品可用于工业控制面板、医疗监控系统、车载导航设备等场景。在使用过程中,可以考虑以下建议:
    - 供电稳定性: 确保稳定的电源输入,避免电压波动对模块的影响。
    - 散热设计: 在高负载情况下,适当增加散热措施,以保持工作温度在合理范围内。
    - 初始化程序: 使用推荐的初始化程序来设置显示模块的工作参数,如行和列地址、对比度等。

    5. 兼容性和支持


    NHD-C12832A1Z-NSW-BBW-3V3与多个其他型号的显示屏兼容,例如NHD-C12832A1Z-FSW-FBW-3V3、NHD-C12832A1Z-FSR-FBW-3V3和NHD-C12832A1Z-FSB-FBW-3V3。厂商提供了详细的文档和技术支持,可以通过以下联系方式获得帮助:
    - 电话: 847-844-8795
    - 传真: 847-844-8796
    - 电子邮件: nhtech@newhavendisplay.com, nhsales@newhavendisplay.com

    6. 常见问题与解决方案


    以下是几个常见的问题及其解决办法:
    - 问题1: 模块无法正常启动。
    - 解决办法: 检查电源连接是否正确,确认供电电压为3.0V。
    - 问题2: 显示内容不清晰。
    - 解决办法: 调整VLCD电压至合适的范围(5.8V ~ 6.2V)。
    - 问题3: 背光亮度不足。
    - 解决办法: 检查背光电路连接,确保LED正负极接线正确,且LED电压在3.0V左右。

    7. 总结和推荐


    NHD-C12832A1Z-NSW-BBW-3V3是一款高性能、可靠性和易用性兼备的液晶显示模块。其广泛的应用范围、宽广的工作温度范围以及稳定的操作性能使其成为众多应用场合的理想选择。强烈推荐给需要高可靠性和广泛应用范围的项目。
    结论
    总体而言,NHD-C12832A1Z-NSW-BBW-3V3是一个值得信赖的产品,尤其适用于需要高稳定性的场合。如果您的项目需要一个耐用、可靠的128 x 32像素的液晶显示模块,那么这款产品将是最佳选择之一。

NHD-C12832A1Z-NSW-BBW-3V3参数

参数
显示模式 透射式
触碰模式 -
显示宽度 36mm
字符宽度 -
视角 -
字符高度 -
显示类型 STN - Super-Twisted Nematic
显示高度 12mm
分辨率(pixels) 128 x 32
接口方式 SPI
显示尺寸 -
控制器类型 ST7565R
显示颜色 白色,蓝色
背光颜色 LED - 白色,Blue (白色 - 倒转)
长*宽*高 24.3mm(宽度)*4mm(高度)
零件状态 在售
包装方式 散装

NHD-C12832A1Z-NSW-BBW-3V3厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-C12832A1Z-NSW-BBW-3V3数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LCD显示器件 NEWHAVEN DISPLAY NHD-C12832A1Z-NSW-BBW-3V3 NHD-C12832A1Z-NSW-BBW-3V3数据手册

NHD-C12832A1Z-NSW-BBW-3V3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 104.4012
10+ ¥ 91.9759
100+ ¥ 84.8167
库存: 9
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 104.4
