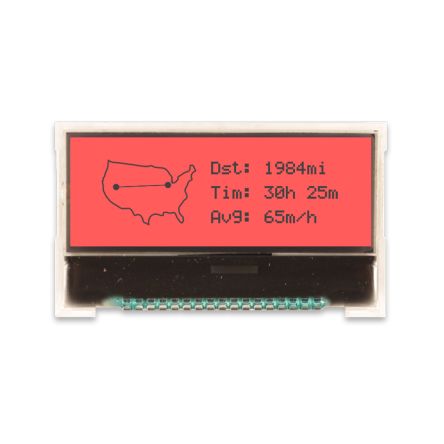

NHD-C12832A1Z-FSR-FBW-3V3

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 128 x 32 SPI FSTN - Film Super-Twisted Nematic 透射式 红色,黑色 36mm 12mm ST7565R LED - Red,Red (黑色 - 倒转) 24.3mm(宽度)*4mm(高度)
供应商型号: 763-C12832A1ZFSRFBW3
供应商:
标准整包数: 1
NEWHAVEN DISPLAY LED显示器件 NHD-C12832A1Z-FSR-FBW-3V3

NHD-C12832A1Z-FSR-FBW-3V3概述

    # NHD-C12832A1Z-FSR-FBW-3V3 COG Liquid Crystal Display Module

    产品简介


    NHD-C12832A1Z-FSR-FBW-3V3 是一款由 Newhaven Display 推出的 COG(Chip-On-Glass)液晶显示模块。该模块具备 128 x 32 像素的分辨率,采用 4 线串行外设接口(SPI)与微处理器(MPU)进行通信,并内置 ST7565R 控制器。该模块特别适用于便携式设备、仪表盘和各种需要高可靠性显示的应用场合。

    技术参数


    电气特性
    - 工作电压:VDD = 2.7V 至 3.3V
    - 工作电流:IDD = 0.1mA 至 1.0mA (VDD = 3.0V, TOP = 25°C)
    - 对比度电压:VLCD = 5.8V 至 6.2V
    - “H”电平输入:VIH = 0.8 VDD 至 VDD
    - “L”电平输入:VIL = VSS 至 0.2 VDD
    - “H”电平输出:VOH = 0.8 VDD 至 VDD
    - “L”电平输出:VOL = VSS 至 0.2 VDD
    - 背光电压:VLED = 2.9V 至 3.1V
    - 背光电流:ILED = 10mA 至 26mA (VLED = 3.0V)
    光学特性
    - 最佳视角角度:上下视角均为±40°,左右视角均为±40°
    - 对比度:CR = 2 至 8
    - 响应时间:上升时间 TR = 200ms 至 250ms,下降时间 TF = 250ms 至 320ms
    工作环境
    - 操作温度范围:-20°C 至 +70°C
    - 存储温度范围:-30°C 至 +80°C
    - 高温/高湿操作测试:+40°C, 90% RH, 96 小时
    - 温度冲击耐受性测试:-0°C, 30 分钟 -> +25°C, 5 分钟 -> +50°C, 30 分钟,共 10 个循环

    产品特点和优势


    - 宽温范围:支持 -20°C 到 +70°C 的操作温度范围,确保在各种环境下正常工作。
    - 高对比度:对比度高达 8:1,适合在各种光照条件下清晰显示。
    - 低功耗:工作电流仅 0.1mA 至 1.0mA,适合电池供电的应用场景。
    - 集成控制器:内置 ST7565R 控制器,简化系统设计和集成。

    应用案例和使用建议


    应用案例
    - 车载仪表盘:可用于显示车速、油量等信息。
    - 智能家居控制面板:用于显示温湿度、开关状态等信息。
    - 医疗设备:用于显示测量结果,如血压计、血糖仪等。
    使用建议
    - 初始化设置:按照手册中的初始化程序 `initLCD()` 进行正确配置。
    - 背光管理:合理调整背光电压和电流,以延长背光灯寿命并节省电力。
    - 接口连接:确保引脚连接正确无误,避免短路或信号干扰。

    兼容性和支持


    - 兼容性:该模块支持 SPI 接口,可轻松与大多数微处理器和开发板(如 Arduino 和 Raspberry Pi)配合使用。
    - 支持信息:Newhaven Display 提供详尽的技术文档和客户支持,包括原理图、PCB 封装、初始化程序代码等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 显示不清晰 | 检查 VLCD 是否在规定范围内,调整背光亮度 |
    | 无法显示数据 | 检查 SPI 信号线是否连接正确,重新执行初始化程序 |
    | 电源指示灯不亮 | 检查 VDD 和 VLED 电压是否正常,检查连接线是否有损坏 |

    总结和推荐


    NHD-C12832A1Z-FSR-FBW-3V3 液晶显示模块以其宽温范围、高对比度、低功耗和易集成的特点,在多种应用场景中表现出色。该模块非常适合应用于便携式设备、仪表盘和各种需要可靠显示的场合。我们强烈推荐使用这款产品,尤其是对于追求高性能和稳定性的应用项目。

NHD-C12832A1Z-FSR-FBW-3V3参数

参数
控制器类型 ST7565R
字符宽度 -
背光颜色 LED - Red,Red (黑色 - 倒转)
显示高度 12mm
显示尺寸 -
字符高度 -
触碰模式 -
显示类型 FSTN - Film Super-Twisted Nematic
接口方式 SPI
显示宽度 36mm
分辨率(pixels) 128 x 32
视角 -
显示模式 透射式
显示颜色 红色,黑色
发光强度 -
长*宽*高 24.3mm(宽度)*4mm(高度)
应用等级 工业级
零件状态 在售
包装方式 盒装
