NHD-C12865BR-FSW-GBW

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 非触控式 128 x 65 串联,并联 STN - Super-Twisted Nematic 透射式 灰色,蓝色 60.1mm 34.5mm ST7565R LED - 白色,Gray (Blue - 倒转) 49.8mm(宽度)*5.9mm(高度)
供应商型号: SG-NHD-C12865BR-FSW-GBW
供应商: 国内现货
标准整包数: 1
NEWHAVEN DISPLAY LED显示器件 NHD-C12865BR-FSW-GBW

NHD-C12865BR-FSW-GBW概述

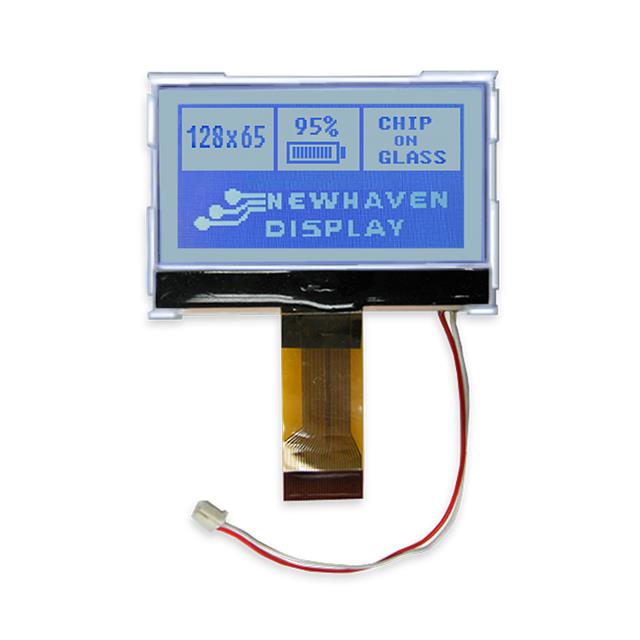

    NHD-C12865BR-FSW-GBW COG Liquid Crystal Display Module

    产品简介


    NHD-C12865BR-FSW-GBW 是由 Newhaven Display 生产的一种 COG (Chip-On-Glass) 液晶显示模块。该模块具有 128 x 65 像素分辨率,内置 ST7565R 控制器,并支持 +3.3V 电源供电。它的透反射型设计使其能够在不同光照条件下表现出色,同时带有侧白 LED 背光。这款显示屏特别适合在宽温环境中使用,且符合 RoHS 规范,广泛应用于工业控制、医疗设备、智能家居等多个领域。

    技术参数


    - 像素: 128 x 65 像素
    - 控制器: 内置 ST7565R 控制器
    - 电源电压: +3.3V
    - 偏置和占空比: 1/65 占空比;1/9 偏置
    - 接口: 并行/串行接口
    - 操作温度范围: -20°C 到 +70°C
    - 存储温度范围: -30°C 到 +80°C
    - 供电电流: 1.5mA 至 2.5mA(Ta=25°C,VDD=3.3V)
    - LCD 供电电压: 9.5V 至 10V(Ta=25°C)
    - 输入高电平: 0.8 VDD 至 VDD
    - 输入低电平: 0 至 0.2 VDD
    - 输出高电平: 0.8 VDD 至 -V
    - 输出低电平: - 至 0.2 VDD
    - 背光供电电压: 3.2V 至 3.4V
    - 背光供电电流: 60mA 至 80mA(VLED=3.2V)

    产品特点和优势


    1. 高可靠性: 通过高低温储存和操作耐久测试,确保在极端环境下的稳定运行。
    2. 宽温范围: 工作温度范围广,适用于多种恶劣环境。
    3. 高性能控制器: 内置 ST7565R 控制器,提供出色的显示效果。
    4. 多种接口选择: 支持并行和串行接口,便于集成到不同的系统中。

    应用案例和使用建议


    - 工业控制: 在自动化生产线中用于显示设备状态和操作指令。
    - 医疗设备: 显示患者数据和诊断结果。
    - 智能家居: 用于智能家电的控制面板。
    - 注意事项: 使用时应避免长时间暴露在高温或低温环境中,以保持最佳性能。

    兼容性和支持


    - 连接器: 推荐 LCD 连接器为 0.5mm 节距,30 针 FFC。Molex 产品编号:52892-3095
    - 背光连接器: A2001H-2P,兼容 A2001WR-2P, A2001WR-S-2P, A2001WV-2P, A2001WV-S-2P
    - 制造商支持: Newhaven Display 提供详尽的技术文档和客户支持服务,可访问官方网站获取更多信息。

    常见问题与解决方案


    - Q: 如何正确初始化显示模块?
    - A: 参考提供的示例初始化程序进行操作,确保正确配置各项参数。

    - Q: 显示模块在高温下运行不稳定怎么办?
    - A: 确保工作温度在规定的范围内,并检查电源供应是否稳定。
    - Q: 背光不亮如何解决?
    - A: 检查背光连接器是否正确安装,确认背光供电电压和电流在正常范围内。

    总结和推荐


    NHD-C12865BR-FSW-GBW COG 液晶显示模块是一款高性能、高可靠性的显示设备,适合多种应用场景。其宽温度范围、多种接口选择以及出色的耐久性使其在市场上具备较强的竞争力。强烈推荐在工业控制、医疗设备及智能家居等领域使用此产品。

NHD-C12865BR-FSW-GBW参数

参数
字符宽度 -
显示尺寸 -
显示颜色 灰色,蓝色
分辨率(pixels) 128 x 65
控制器类型 ST7565R
显示类型 STN - Super-Twisted Nematic
发光强度 -
显示高度 34.5mm
视角 -
显示模式 透射式
显示宽度 60.1mm
触碰模式 非触控式
背光颜色 LED - 白色,Gray (Blue - 倒转)
字符高度 -
接口方式 串联,并联
长*宽*高 49.8mm(宽度)*5.9mm(高度)
应用等级 工业级
零件状态 在售
包装方式 盒装
