NHD-7.0-800480EF-ASXV#-T

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 电阻式式 800 x 480 (WVGA) RGB,并联 TFT - Color 7in 透射式 红,红色,绿,绿色,蓝,蓝色 156.68mm 88.52mm LED - 白色 104mm(宽度)*4.7mm(高度)
供应商型号: NHD-7.0-800480EF-ASXV#-T
供应商: Master
标准整包数: 1

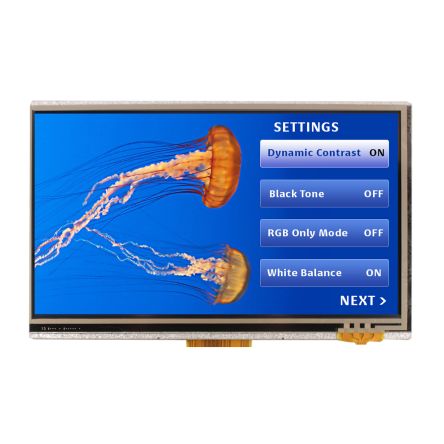

NEWHAVEN DISPLAY LED显示器件 NHD-7.0-800480EF-ASXV#-T

NHD-7.0-800480EF-ASXV#-T概述

    # NHD-7.0-800480EF-ASXV#-T 技术手册解读

    产品简介


    基本介绍
    NHD-7.0-800480EF-ASXV#-T 是一款由 Newhaven Display International, Inc. 生产的 7 英寸彩色 TFT(薄膜晶体管)液晶显示屏模块。该产品以其高分辨率、宽视角和坚固的设计著称,广泛应用于工业控制面板、医疗设备、POS 终端、KIOSK 和其他需要高质量显示的场景。
    主要功能
    - 分辨率:800×480 像素
    - 背光:白光 LED,亮度可达 600 cd/m²
    - 接口:24 位数字 RGB 接口
    - 颜色深度:16.7M 色
    - 工作温度范围:-20℃ 至 70℃
    - 其他:抗炫光设计,宽温特性,符合 RoHS 标准
    应用领域
    此显示屏模块适用于工业控制、医疗仪器、娱乐设备、导航系统及消费电子产品等领域。

    技术参数


    以下是 NHD-7.0-800480EF-ASXV#-T 的关键技术规格:
    | 参数类别 | 项目 | 规格 |
    |
    | 显示参数 | 尺寸 | 7 英寸对角线 |
    分辨率 | 800×480 像素 |
    驱动方式 | 内置 HX8264-D02 源驱动器 |
    背光类型 | 白光 LED |
    工作温度 | -20℃ 至 +70℃ |
    | 输入信号 | 数据接口 | 24 位数字 RGB 接口 |
    控制信号 | HSYNC、VSYNC、DEN、DCLK |
    | 电源 | VDD(逻辑电压) | 3.3V ±10% |
    ILED(背光电流) | 180mA @ 9.6V |
    | 触摸屏 | 类型 | 四线电阻式触摸屏 |
    操作力 | 30-100g |
    线性度 | ±3% |

    产品特点和优势


    特点
    1. 高分辨率与色彩表现:支持高达 16.7M 色彩深度,确保图像的清晰度和真实感。
    2. 宽视角:水平和垂直方向均可达 70°,适用于多种安装角度。
    3. 耐用性强:采用 MVA 模式,提供良好的对比度(典型值为 400:1),并支持宽温度范围。
    4. 抗干扰设计:内置抗眩光技术,适合复杂光线环境下使用。
    5. 长寿命背光:正常工作条件下背光寿命长达 20,000 至 50,000 小时。
    优势
    - 灵活性高:通过内置驱动器简化设计,降低外部电路复杂度。
    - 高效节能:低功耗设计使其成为电池供电设备的理想选择。
    - 市场竞争力:结合高分辨率和高亮度特性,在工业和商业领域具有显著竞争优势。

    应用案例和使用建议


    应用案例
    1. 工业人机界面 (HMI):可用于监控设备状态,支持多任务操作。
    2. 医疗设备显示屏:高亮度与抗干扰设计使其适合手术室等苛刻环境。
    3. KIOSK 自助终端:触摸屏交互友好,提升用户体验。
    使用建议
    - 在强光环境下,建议增加遮阳装置以减少反光影响。
    - 对于长时间运行的应用场景,定期检查背光亮度变化,并及时更换。
    - 结合驱动器文档(HX8264-D02),合理设置时序参数,优化显示效果。

    兼容性和支持


    兼容性
    - 接口标准:0.5mm 密度 40 针 FFC 插头,符合主流设计规范。
    - 触摸屏协议:支持四线电阻式触控屏,兼容多种触摸屏控制器。
    厂商支持
    - Newhaven Display 提供详尽的技术文档和驱动程序,便于集成到不同平台。
    - 客户服务热线:847-844-8795;官方网站:www.newhavendisplay.com

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 显示屏无法正常启动 | 确认 VDD 和 VLED 电压正确 |
    | 触摸屏不响应 | 检查触摸屏校准设置是否正确 |
    | 屏幕闪烁 | 检查输入信号频率与时序参数是否匹配 |

    总结和推荐


    综合评估
    NHD-7.0-800480EF-ASXV#-T 是一款高性能、多功能的 TFT 液晶显示屏模块,具备出色的显示质量和宽广的工作温度范围,非常适合工业和商用领域的高要求场景。其内置驱动器简化了硬件设计流程,降低了开发成本。
    推荐结论
    强烈推荐此产品用于需要高分辨率、宽视角及长寿命的应用场合。无论是工业自动化、医疗设备还是 KIOSK 系统,这款显示屏都能胜任核心角色。

    联系方式:
    Newhaven Display International, Inc.
    地址:2661 Galvin Ct., Elgin IL, 60124
    电话:847-844-8795
    官网:[www.newhavendisplay.com](http://www.newhavendisplay.com/)

NHD-7.0-800480EF-ASXV#-T参数

参数
发光强度 -
视角 -
显示类型 TFT - Color
显示模式 透射式
显示尺寸 7in
字符宽度 -
背光颜色 LED - 白色
分辨率(pixels) 800 x 480 (WVGA)
触碰模式 电阻式式
显示颜色 红,红色,绿,绿色,蓝,蓝色
显示宽度 156.68mm
接口方式 RGB,并联
控制器类型 -
显示高度 88.52mm
字符高度 -
长*宽*高 104mm(宽度)*4.7mm(高度)
应用等级 工业级
零件状态 在售
包装方式 托盘

NHD-7.0-800480EF-ASXV#-T厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-7.0-800480EF-ASXV#-T数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-7.0-800480EF-ASXV#-T NHD-7.0-800480EF-ASXV#-T数据手册

NHD-7.0-800480EF-ASXV#-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 108.7057 ¥ 903.843
5+ $ 108.1607 ¥ 874.0972
10+ $ 104.6644 ¥ 853.0544
25+ $ 103.6432 ¥ 848.7347
50+ $ 103.1263 ¥ 844.5014
100+ $ 102.6093 ¥ 840.268
250+ $ 102.6093 ¥ 840.268
库存: 199
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 903.84
