NHD-0420AZ-FSW-GBW-33V3

产品分类: LCD显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 并联 STN - Super-Twisted Nematic 透射式 蓝色 22mm 60mm SPLC780D OR ST7066U 2.3mm 4.03mm LED - 白色,白色 77mm*47mm*14.5mm
供应商型号: SG-NHD-0420AZ-FSW-GBW-33V3
供应商: 国内现货
标准整包数: 1
NEWHAVEN DISPLAY LCD显示器件 NHD-0420AZ-FSW-GBW-33V3

NHD-0420AZ-FSW-GBW-33V3概述

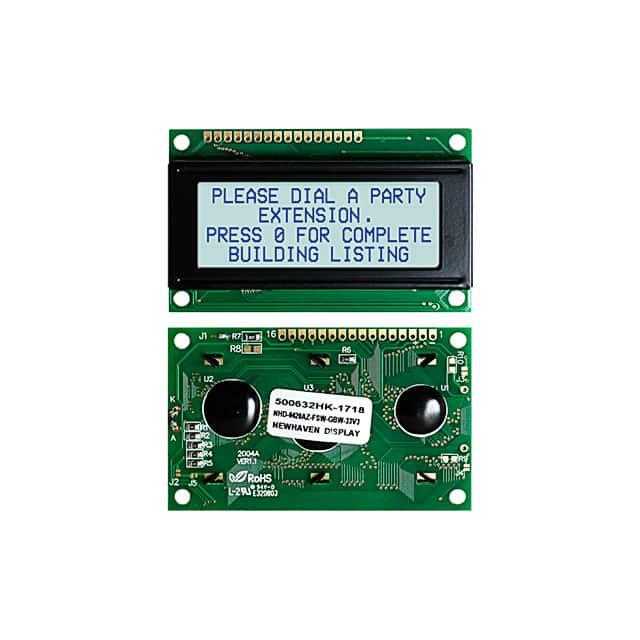

    # NHD-0420AZ-FSW-GBW-33V3 Character Liquid Crystal Display Module

    产品简介


    NHD-0420AZ-FSW-GBW-33V3是一款由Newhaven Display生产的字符型液晶显示模块(LCD)。这款模块具备4行×20个字符的显示能力,内置控制器(ST7066U或其他等效型号),适用于多种电子设备中的文本显示需求。该模块广泛应用于各种工业设备、家用电器以及测量仪器等领域,以其稳定可靠的性能受到市场的青睐。

    技术参数


    - 供电电压:+3.3V VDD,+3.0V VLCD
    - 工作温度范围:-20°C至+70°C(工作温度)
    - 存储温度范围:-30°C至+80°C(存储温度)
    - 电源电流:在3.3V供电时,典型值为1.0mA,最大值为2.5mA
    - 背光电压:2.8V至3.2V
    - 背光电流:10mA至30mA
    - 最佳视角:上/下40°,左/右60°
    - 对比度比:最小值2,典型值5
    - 响应时间:上升时间最大250ms,下降时间最大300ms

    产品特点和优势


    NHD-0420AZ-FSW-GBW-33V3的特点包括:
    - 高可靠性:支持宽温范围操作,适应各种严苛环境。
    - 灵活配置:提供内置控制器,可以灵活选择8位或4位接口模式。
    - 显示质量:采用STN正向/灰色/透射模式,保证清晰稳定的文字显示效果。
    - 能耗低:采用3.3V供电,有效降低功耗。
    - 稳定性高:符合RoHS标准,确保环保安全。

    应用案例和使用建议


    该模块广泛应用于各种需要显示文本信息的场合。例如,在家电设备中,可用于显示设置状态;在工业仪表中,可用于显示传感器读数。
    使用建议:
    1. 初始化程序:根据具体需求选择8位或4位初始化程序进行初始化。
    2. 功耗管理:在不需要显示时关闭背光以节省能源。
    3. 连接方式:采用标准2.54mm间距引脚进行连接,确保良好的电气接触。

    兼容性和支持


    该模块与市场上常见的微处理器(如Arduino、Raspberry Pi等)具有良好的兼容性。Newhaven Display公司提供了详细的技术支持文档和丰富的参考资料,帮助用户更好地理解和使用该模块。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 显示内容模糊不清 | 检查背光电源电压和电流是否正常 |
    | 无法正确初始化 | 重新检查初始化程序代码,确保正确执行 |

    总结和推荐


    综上所述,NHD-0420AZ-FSW-GBW-33V3是一款可靠且多功能的字符液晶显示模块,适用于各种需要文本显示的应用场合。其优越的工作特性和稳定性使其在市场上具有很强的竞争力。强烈推荐在项目设计中考虑使用该模块,以满足不同的显示需求。

NHD-0420AZ-FSW-GBW-33V3参数

参数
背光颜色 LED - 白色,白色
显示高度 60mm
分辨率(pixels) -
触碰模式 -
显示类型 STN - Super-Twisted Nematic
显示尺寸 -
接口方式 并联
控制器类型 SPLC780D OR ST7066U
视角 -
显示模式 透射式
显示宽度 22mm
显示颜色 蓝色
字符宽度 2.3mm
字符高度 4.03mm
长*宽*高 77mm*47mm*14.5mm
零件状态 在售
包装方式 散装

NHD-0420AZ-FSW-GBW-33V3厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-0420AZ-FSW-GBW-33V3数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LCD显示器件 NEWHAVEN DISPLAY NHD-0420AZ-FSW-GBW-33V3 NHD-0420AZ-FSW-GBW-33V3数据手册

NHD-0420AZ-FSW-GBW-33V3封装设计

查看详情并下载
Symbol
Footprint
3D Model
