NHD-0220CW-AY3

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 80° I2C,SPI,并联 OLED 消极的 黄色 16.28mm 77.92mm US2066 3.22mm 5.57mm 黑色 92mm*23.3mm*2.5mm
供应商型号: SG-NHD-0220CW-AY3
供应商: 国内现货
标准整包数: 1
NEWHAVEN DISPLAY LED显示器件 NHD-0220CW-AY3

NHD-0220CW-AY3概述

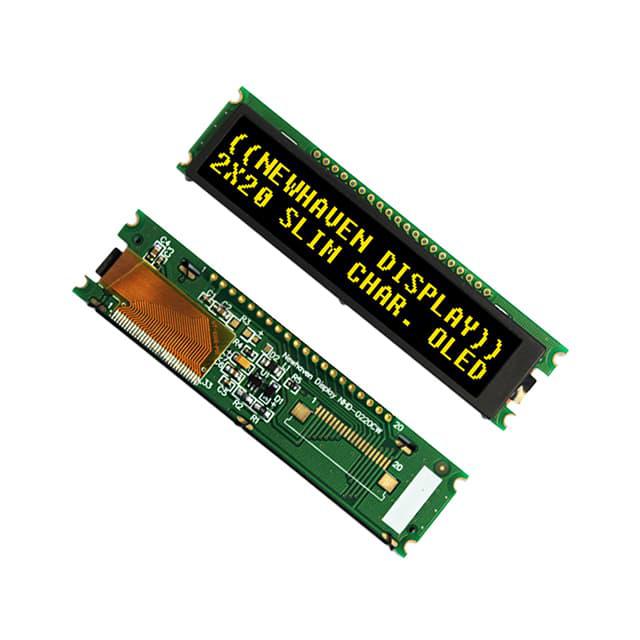

    NHD-0220CW-AY3 Character OLED Display Module

    1. 产品简介


    NHD-0220CW-AY3 是由 Newhaven Display 生产的一款字符型 OLED 显示模块。这款模块具有 2 行 x 20 字符的显示能力,并内置了一个兼容 LCD 的控制器。它支持 4/8 位并行接口、SPI 和 I²C MPU 接口,可以工作在 2.8V 或 5.0V 电压下,符合 RoHS 规范,并采用了纤薄的设计。

    2. 技术参数


    - 基本规格:
    - 显示格式:2 行 x 20 字符
    - 供电电压范围:2.4V~5.5V
    - 控制器:US2066
    - 电源规格:
    - 逻辑供电电压(VDD):2.4V 至 5.5V
    - 内部 I/O 调节器供电电压(REGVDD):对于 2.8V 运行时为 0V;对于 5V 运行时为 5V
    - 电气特性:
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +90°C
    - 逻辑工作电流(IDD):最大值为 135mA
    - 睡眠模式电流(IDDSLEEP):最大值为 5mA
    - 光学特性:
    - 最佳观看角度:顶部 80°,底部 80°,左侧 80°,右侧 80°
    - 对比度比(CR):10,000:1
    - 响应时间:上升时间最大值为 10μs,下降时间最大值为 10μs
    - 亮度(LV):50% 棋盘格下的亮度为 120 至 150 cd/m²

    3. 产品特点和优势


    - 多种接口支持:4/8 位并行接口、SPI 和 I²C 接口提供灵活的连接方式,方便与不同类型的微处理器或控制系统连接。
    - 低功耗设计:具备睡眠模式,可以在非活动状态下降低功耗。
    - 高对比度:10,000:1 的对比度确保清晰的显示效果。
    - 宽工作温度范围:适应多种恶劣环境条件,确保在广泛的温度范围内稳定运行。

    4. 应用案例和使用建议


    - 应用案例:NHD-0220CW-AY3 常见的应用领域包括工业仪表、医疗设备、消费电子产品等。例如,在医疗设备中,它可以用于显示患者的生命体征参数。
    - 使用建议:
    - 在高负载应用中,考虑到功耗问题,建议在不使用显示屏时将其置于睡眠模式以节省电能。
    - 定期检查和均匀照亮所有像素,以避免图像残留(烧屏)现象的发生。

    5. 兼容性和支持


    - 兼容性:推荐的柔性扁平电缆(FFC)连接器型号为 Molex 52271-2079。
    - 支持和服务:Newhaven Display 提供详尽的技术文档和支持服务,帮助用户进行产品选型和应用开发。

    6. 常见问题与解决方案


    - Q: 如何设置 OLED 模块的工作模式?
    - A: 可以通过编写特定的指令代码来切换 OLED 模块的工作模式。例如,可以通过发送命令 `0x2A` 来启用扩展命令集,然后根据需求选择适当的功能设置。

    - Q: 如何避免烧屏现象?
    - A: 为了避免烧屏,需要定期刷新屏幕上的图像,并尽量避免长时间保持同一图像在屏幕上。可以通过编程实现图像的随机滚动或者动画显示。

    7. 总结和推荐


    NHD-0220CW-AY3 是一款功能强大且性能稳定的字符型 OLED 显示模块,适用于多种应用场合。其多样化的接口支持、低功耗设计以及优良的光学特性使其在市场上具备很强的竞争力。如果你正在寻找一款可靠的显示解决方案,NHD-0220CW-AY3 是一个值得考虑的选择。

NHD-0220CW-AY3参数

参数
接口方式 I2C,SPI,并联
字符宽度 3.22mm
显示高度 77.92mm
触碰模式 -
发光强度 -
显示尺寸 -
视角 80°
分辨率(pixels) -
显示宽度 16.28mm
背光颜色 黑色
控制器类型 US2066
显示类型 OLED
字符高度 5.57mm
显示模式 消极的
显示颜色 黄色
长*宽*高 92mm*23.3mm*2.5mm
应用等级 工业级
零件状态 停产
包装方式 散装
