NHD-0116AZ-FL-YBW

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 并联 STN - Super-Twisted Nematic 透射式 蓝色 13.8mm 64mm SPLC780D OR ST7066U 3.07mm 6.56mm Green,LED - Yellow/Green 80mm*36mm*13.5mm
供应商型号: SG-NHD-0116AZ-FL-YBW
供应商: 国内现货
标准整包数: 1

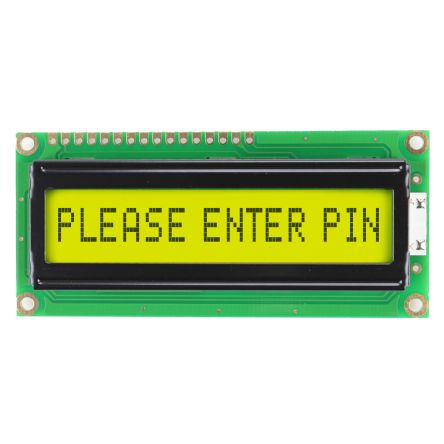

NEWHAVEN DISPLAY LED显示器件 NHD-0116AZ-FL-YBW

NHD-0116AZ-FL-YBW概述


    产品简介

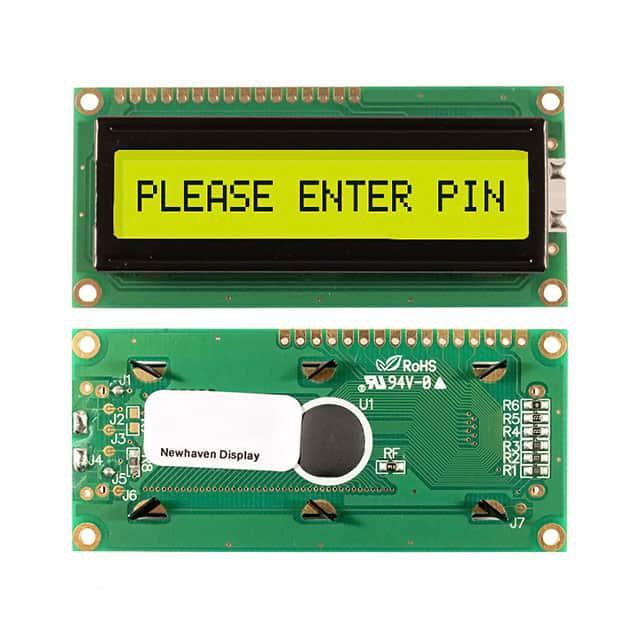

    NHD-0116AZ-FL-YBW 是由 Newhaven Display 生产的一款字符液晶显示模块(LCD)。这款显示模块拥有1行16个字符的显示能力,采用内置控制器(ST7066U)来管理显示内容。其供电电压为5.0V,支持正转透射模式,黄色/绿色LED背光,并具有宽温度范围(Wide Temperature),适用于各种恶劣环境下。NHD-0116AZ-FL-YBW 符合RoHS标准,保证环保无害。

    技术参数


    - 尺寸和接口:
    - 显示模式:STN 正转,黄色/绿色
    - 视角:顶部40度,底部60度,左右各60度
    - 供电电压:4.7-5.5V
    - 电流:最大3.0mA
    - 背光供电电压:4.8-5.2V
    - 对比度调节:约0.5V
    - 操作温度范围:-20°C至+70°C
    - 存储温度范围:-30°C至+80°C
    - 电气特性:
    - 输入高电平:0.7VDD 至 VDD
    - 输入低电平:-0.6V 至 VSS
    - 输出高电平:≥3.9V
    - 输出低电平:≤VSS - 0.4V
    - 背光供电电流:110-125mA

    产品特点和优势


    NHD-0116AZ-FL-YBW 的主要优势在于其内置控制器ST7066U,可简化外部电路设计。其广泛的工作温度范围(-20°C至+70°C)使其适用于工业控制、医疗设备等多种应用场景。此外,该模块还具备抗振动、耐高低温冲击的能力,能够在恶劣环境中稳定运行。

    应用案例和使用建议


    应用案例:
    - 工业自动化设备
    - 医疗仪器
    - 家用电器
    使用建议:
    - 确保背光供电电压在4.8-5.2V范围内,以获得最佳亮度。
    - 控制对比度电压(V0)在0.5V左右,以获得良好的可视效果。
    - 在极端温度下使用时,注意保持适当的温度环境,防止因温度变化导致的显示异常。

    兼容性和支持


    NHD-0116AZ-FL-YBW 支持标准的8位/4位微处理器接口,可以方便地与多种微控制器连接。Newhaven Display 提供详尽的技术支持文档和样品测试服务,确保用户能够快速上手并解决问题。

    常见问题与解决方案


    1. 问题:显示内容不稳定
    - 解决方案:检查供电电压是否稳定,尤其是VDD和VLCD。确保背光电流在110-125mA之间。
    2. 问题:屏幕无响应
    - 解决方案:确认控制器设置正确,特别是RS和RW信号线是否配置正确。尝试重置控制器。
    3. 问题:对比度过低
    - 解决方案:调整对比度电压(V0)至0.5V左右,以获得更好的对比度。

    总结和推荐


    NHD-0116AZ-FL-YBW 字符液晶显示模块以其坚固耐用的设计、广泛的温度适应性和灵活的接口支持,在众多应用场景中表现出色。其内置的ST7066U控制器和完善的文档支持,使得安装和调试变得更加简单。因此,对于需要稳定显示效果且在恶劣环境中工作的项目,我们强烈推荐使用此款模块。

NHD-0116AZ-FL-YBW参数

参数
接口方式 并联
背光颜色 Green,LED - Yellow/Green
显示尺寸 -
显示类型 STN - Super-Twisted Nematic
字符宽度 3.07mm
显示宽度 13.8mm
发光强度 -
视角 -
显示高度 64mm
触碰模式 -
控制器类型 SPLC780D OR ST7066U
显示模式 透射式
字符高度 6.56mm
分辨率(pixels) -
显示颜色 蓝色
长*宽*高 80mm*36mm*13.5mm
零件状态 在售
包装方式 盒装

NHD-0116AZ-FL-YBW厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-0116AZ-FL-YBW数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-0116AZ-FL-YBW NHD-0116AZ-FL-YBW数据手册
