NHD-3.12-25664UMB3

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 160°,160° 非触控式 256 x 64 串联,并联 OLED - Passive Matrix 3.12in 蓝色,黑色 82mm 22mm SSD1322 Without 背光,黑色 (Blue - 倒转) 89.2mm*44mm*6mm
供应商型号: SG-NHD-3.12-25664UMB3
供应商: 国内现货
标准整包数: 1
NEWHAVEN DISPLAY LED显示器件 NHD-3.12-25664UMB3

NHD-3.12-25664UMB3概述


    产品简介

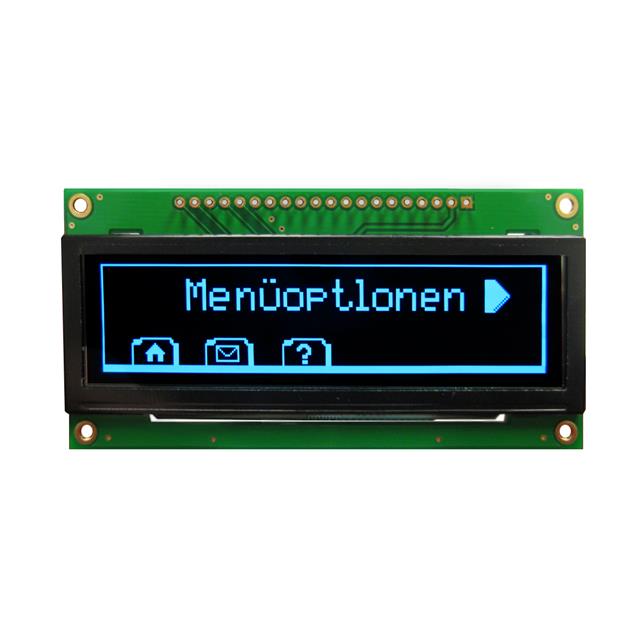

    NHD‐3.12‐25664UMB3 是一款3.12英寸的OLED显示屏模块,具备256x64像素分辨率。这款显示屏内置SSD1322控制器,支持并行或串行接口连接微处理器(MPU)。它采用单个低压电源供电,符合RoHS标准,并且内置多语言字体芯片。这种设计使其非常适合应用于各种需要显示字符和图像的场合,如工业控制面板、医疗设备、智能家居系统和便携式电子设备。

    技术参数


    - 尺寸和分辨率: 3.12英寸,256x64像素分辨率
    - 控制器: SSD1322
    - 接口: 8位并行(6800/8080),4线SPI,3线SPI
    - 电源: +3V(VDD)
    - 电气特性:
    - 工作温度范围: -20℃到+70℃
    - 存储温度范围: -40℃到+90℃
    - 工作电压: 3.0V到3.3V
    - 工作电流: 3mA(睡眠模式),175mA(典型),290mA(最大)
    - 高低电平输入输出:
    - 高电平输入: 0.8VDD到VDD
    - 低电平输入: VSS到0.2VDD
    - 高电平输出: 0.9VDD到VDD
    - 低电平输出: VSS到0.1VDD
    - 光学特性:
    - 视角: 垂直80°,水平80°
    - 对比度: 2000:1
    - 响应时间: 上升10us,下降10us
    - 亮度: 60cd/m² 到 80cd/m²
    - 寿命: 10,000小时(50%像素开启,Ta=25℃)

    产品特点和优势


    NHD‐3.12‐25664UMB3的主要特点是其高分辨率、低功耗和多语言字体支持。内置的SSD1322控制器提供了灵活的并行和串行接口选择,使其可以方便地集成到各种硬件环境中。此外,符合RoHS标准确保了环保性,而内置的多语言字体使得它可以广泛应用于全球各地的语言系统。

    应用案例和使用建议


    应用案例
    该显示屏模块广泛用于工业控制、医疗设备和便携式电子设备。例如,在工业自动化中,它可以用于显示机器状态信息;在医疗设备中,它可以用于显示患者的生命体征数据;在智能家居中,它可以用于显示家庭设备的状态信息。
    使用建议
    - 在使用过程中,应确保电压稳定,避免过高的波动导致模块损坏。
    - 在显示静态图像时,为了延长使用寿命,应均匀点亮所有像素。
    - 由于响应时间较短(10us),适合显示动态画面,但在处理快速变化的数据时应注意刷新频率。
    - 在连接电路时,应仔细遵循电气特性和光学特性的要求,以确保最佳性能和可靠性。

    兼容性和支持


    NHD‐3.12‐25664UMB3 可以与多种微处理器接口兼容,包括6800系列和8080系列,并支持4线和3线SPI接口。此外,厂商提供了详细的技术手册和支持服务,确保用户能够轻松集成和使用该模块。

    常见问题与解决方案


    1. 问题: 模块无法正常显示图像。
    - 解决方案: 检查电源电压是否稳定,确保VDD在3.0V到3.3V之间。如果电压稳定,则检查连接线路是否有错误。
    2. 问题: 模块在某些条件下无法正常工作。
    - 解决方案: 确保工作环境温度在规定范围内(-20℃到+70℃)。检查是否存在外部干扰源。
    3. 问题: 显示亮度不足。
    - 解决方案: 调整对比度设置,参考手册中的相关指令进行调整。如果仍然无法解决问题,考虑检查硬件连接。

    总结和推荐


    NHD‐3.12‐25664UMB3 是一款高性能的OLED显示屏模块,适用于各种需要高分辨率和多语言显示的应用场景。它的内置多语言字体和灵活的接口选项使其成为一种多功能且易于集成的选择。总体来说,这款显示屏模块在质量和功能方面表现出色,强烈推荐在相关项目中使用。

NHD-3.12-25664UMB3参数

参数
接口方式 串联,并联
分辨率(pixels) 256 x 64
触碰模式 非触控式
显示高度 22mm
显示尺寸 3.12in
控制器类型 SSD1322
字符高度 -
显示宽度 82mm
视角 160°,160°
背光颜色 Without 背光,黑色 (Blue - 倒转)
显示颜色 蓝色,黑色
发光强度 -
字符宽度 -
显示类型 OLED - Passive Matrix
显示模式 -
长*宽*高 89.2mm*44mm*6mm
应用等级 工业级
零件状态 在售
包装方式 散装

NHD-3.12-25664UMB3厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-3.12-25664UMB3数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-3.12-25664UMB3 NHD-3.12-25664UMB3数据手册

NHD-3.12-25664UMB3封装设计

查看详情并下载
Symbol
Footprint
3D Model
