NHD-2.8-240320AF-CSXP-FT

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 电阻式式 240 x 320 RGB,并联 TFT - Color,IPS (In-Plane Switching) 2.8in 透射式 红,红色,绿,绿色,蓝,蓝色 57.6mm 43.2mm ST7789Vi LED - 白色 69.2mm(宽度)*3.54mm(高度)
供应商型号: SG-NHD-2.8-240320AF-CSXP-FT
供应商: 国内现货
标准整包数: 1
NEWHAVEN DISPLAY LED显示器件 NHD-2.8-240320AF-CSXP-FT

NHD-2.8-240320AF-CSXP-FT概述

    # NHD-2.8-240320AF-CSXP-FT1 电子元器件技术手册

    产品简介

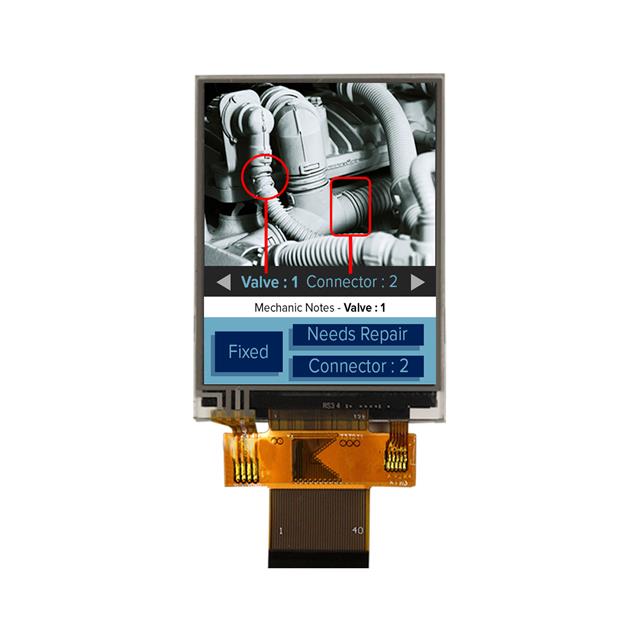

    NHD-2.8-240320AF-CSXP-FT1 是一款由 Newhaven Display International, Inc. 生产的2.8英寸液晶显示屏模块,集成了触摸面板功能。该产品采用IPS(In-Plane Switching)技术,提供更高的视角和色彩表现力。主要功能包括:
    - 驱动IC: ST7789VI
    - 接口: 8位/16位并行TFT,4线电阻式触摸面板
    - 电源要求: TFT电压3.3V,背光电压3.1V,电流100mA
    - 光学特性: 常规黑模式,透射型,抗眩光,亮度可达500cd/m²
    - 适用范围: 主要用于工业控制、消费电子、医疗设备等领域

    技术参数


    操作与存储环境
    - 工作温度范围: -20°C 至 +70°C
    - 存储温度范围: -30°C 至 +80°C
    供电要求
    - LCD供电电压: 2.4V 至 3.6V
    - 逻辑供电电压: 1.65V 至 3.6V
    - 最大工作电流: 15mA
    光学性能
    - 对比度比: 600:1 至 800:1
    - 亮度: 400 至 500cd/m²
    - 响应时间: 30至40ms
    触摸屏性能
    - 线路精度: ≤1.5%
    - 电路电阻: X轴200-600Ω,Y轴250-900Ω
    - 绝缘电阻: ≥20MΩ

    产品特点和优势


    1. 高分辨率显示: 分辨率为240×320像素,支持丰富的图形显示。
    2. 抗眩光设计: 特别适合户外使用,避免强光干扰。
    3. 宽温操作: 能够在极端温度环境下稳定运行,满足严苛的应用需求。
    4. 快速响应: 极低的响应时间确保动态图像流畅无卡顿。

    应用案例和使用建议


    应用场景
    - 工业控制: 可作为人机界面,集成到自动化设备中。
    - 消费电子: 适用于手持设备、智能家电等产品。
    - 医疗设备: 精确的触控体验满足医疗领域的高精度需求。
    使用建议
    - 初始化代码: 确保按照提供的初始化代码进行配置,以达到最佳显示效果。
    - 连接规范: 使用推荐的FFC连接器,确保信号完整性。
    - 散热设计: 在高温环境下使用时需注意良好的散热措施。

    兼容性和支持


    - 兼容性: 与多种微处理器和控制器兼容,可通过8位或16位并行接口连接。
    - 技术支持: 提供详细的资料库和在线支持服务,涵盖GitHub代码示例、知识中心等资源。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 显示异常 | 检查电源连接是否正确,重新初始化模块 |
    | 触摸失灵 | 确认触摸屏表面清洁,调整驱动电压 |
    | 背光不亮 | 检查背光供电电路,确认LED电流不超过额定值 |

    总结和推荐


    NHD-2.8-240320AF-CSXP-FT1 是一款高性能的2.8英寸液晶显示屏模块,具备出色的光学性能和耐用性,广泛应用于各种工业和消费级产品中。推荐给需要高分辨率、良好触摸反馈以及宽温操作特性的应用场景。通过详细的技术文档和支持服务,制造商能够轻松集成此模块,提升产品竞争力。

NHD-2.8-240320AF-CSXP-FT参数

参数
显示尺寸 2.8in
字符宽度 -
触碰模式 电阻式式
背光颜色 LED - 白色
显示颜色 红,红色,绿,绿色,蓝,蓝色
显示宽度 57.6mm
显示模式 透射式
视角 -
分辨率(pixels) 240 x 320
显示类型 TFT - Color,IPS (In-Plane Switching)
发光强度 -
字符高度 -
接口方式 RGB,并联
控制器类型 ST7789Vi
显示高度 43.2mm
长*宽*高 69.2mm(宽度)*3.54mm(高度)
零件状态 在售
包装方式 托盘

NHD-2.8-240320AF-CSXP-FT厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-2.8-240320AF-CSXP-FT数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-2.8-240320AF-CSXP-FT NHD-2.8-240320AF-CSXP-FT数据手册
