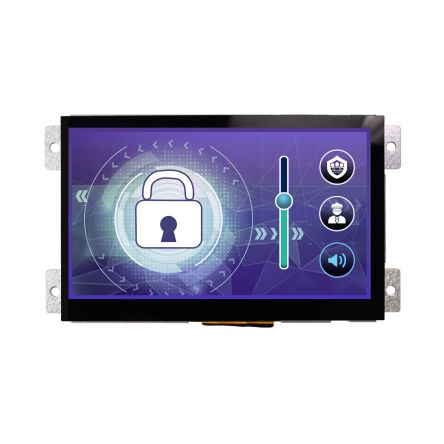

NHD-7.0-HDMI-HR-RSXP-CTU

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: NEWHAVEN DISPLAY INTERNATIONAL 7in LED液晶屏, NHD系列, 电容式触摸屏, 1024 x 600pixels, HDMI接口
供应商型号: NHD-7.0-HDMI-HR-RSXP-CTU
供应商: Master
标准整包数: 1
NEWHAVEN DISPLAY LED显示器件 NHD-7.0-HDMI-HR-RSXP-CTU

NHD-7.0-HDMI-HR-RSXP-CTU概述


    产品简介


    产品名称: NHD-7.0-HDMI-HR-RSXP-CTU HDMI TFT模块
    产品类型: 7英寸HDMI TFT液晶显示模块
    主要功能:
    - 支持USB-HID电容触摸屏
    - 集成Texas Instruments TFP401A HDMI/DVI接收器
    - 最佳视角:全视图(IPS)
    - 显示模式:透射式/正白/防眩光
    - 高亮度:900 cd/m²(典型值)
    应用领域:
    - 工业控制
    - 医疗设备
    - 数字标牌
    - 人机界面

    技术参数


    | 参数 | 规格 |

    | 尺寸 | 7英寸 |
    | 分辨率 | 1024 x 600像素 |
    | 亮度 | 900 cd/m²(典型值) |
    | 触摸屏类型 | 电容式 |
    | 接收器芯片 | Texas Instruments TFP401A |
    | 电源驱动 | Texas Instruments TPS61165 |
    | 屏幕类型 | IPS |
    | 视角 | 全视角 |
    | 表面处理 | 防眩光 |
    | 增强膜 | 3M亮度增强膜 |
    | 安装孔 | 4个M5安装孔 |

    产品特点和优势


    产品特点:
    - 高亮度: 900 cd/m²的高亮度确保在任何光照条件下都有良好的显示效果。
    - 全视角IPS屏幕: 提供全视角显示,无论从哪个角度观看都能获得一致的色彩和对比度。
    - 电容式触摸屏: 提供灵敏且准确的触控体验,响应迅速。
    - 集成HDMI接收器: 支持HDMI/DVI信号输入,方便各种多媒体设备连接。
    - 亮度增强膜: 通过增加亮度膜提高显示效果,适合户外或明亮环境中使用。
    产品优势:
    - 广泛应用: 适用于多种工业和消费级应用,如工业控制、医疗设备、数字标牌等。
    - 高可靠性: 采用高质量材料和工艺制造,具有出色的稳定性和可靠性。
    - 易于集成: 简洁的设计使得安装和配置变得简单快捷,节省时间和成本。
    - 耐用性强: 为避免底部边缘的柔性电路板连接损坏,特别提供了保护措施。

    应用案例和使用建议


    应用场景:
    - 在工业控制系统中用于显示生产状态和报警信息。
    - 在医疗设备中作为病人监护仪的显示屏。
    - 作为数字标牌展示广告或通知。
    使用建议:
    - 在使用触摸屏时,请避免施加过大的压力,以免损坏屏幕。
    - 当进行模块安装时,要小心处理底部边缘的柔性电路板连接,防止损伤。

    兼容性和支持


    - 兼容性:
    - 与符合RU标准的安装支架兼容。
    - 支持和服务:
    - 提供详尽的技术文档和用户手册。
    - 新罕布什尔显示器国际公司提供技术支持和售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块安装后无法正常显示 | 确保HDMI连接正确,并检查是否有损坏。 |
    | 触摸屏不灵敏 | 清洁触摸屏表面,避免灰尘影响。 |
    | 模块在某些角度下显示异常 | 确认屏幕为全视角IPS屏幕,并调整视角。|

    总结和推荐


    综合评估:
    NHD-7.0-HDMI-HR-RSXP-CTU HDMI TFT模块以其高亮度、全视角显示和电容式触摸屏等优势,在多个行业有着广泛的应用前景。其简洁的设计和高可靠性使其成为一款非常值得信赖的产品。
    推荐使用:
    鉴于其优良的性能和稳定性,强烈推荐用于需要高清晰度和可靠性的场合。无论是工业控制、医疗设备还是数字标牌等领域,NHD-7.0-HDMI-HR-RSXP-CTU都是理想的选择。

NHD-7.0-HDMI-HR-RSXP-CTU参数

参数
显示宽度 154.21mm
控制器类型 TFP401A
显示高度 85.92mm
显示尺寸 7in
接口方式 HDMI
分辨率(pixels) 1024 x 600
显示颜色 红,红色,绿,绿色,蓝,蓝色
字符高度 -
触碰模式 电容式
背光颜色 LED - 白色
显示类型 TFT - Color,IPS (In-Plane Switching)
视角 -
发光强度 -
字符宽度 -
显示模式 透射式
长*宽*高 189.68mm*106.7mm*27.8mm
应用等级 工业级
零件状态 在售
包装方式 盒装

NHD-7.0-HDMI-HR-RSXP-CTU厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-7.0-HDMI-HR-RSXP-CTU数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-7.0-HDMI-HR-RSXP-CTU NHD-7.0-HDMI-HR-RSXP-CTU数据手册

NHD-7.0-HDMI-HR-RSXP-CTU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 221.5643 ¥ 1842.2157
3+ $ 214.385 ¥ 1781.5798
5+ $ 212.3082 ¥ 1738.5929
10+ $ 212.3082 ¥ 1738.5929
库存: 8
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1842.21
